一、         四级承试资质设备耐压试验装置概述

交直流耐压试验装置由高压试验变压器和操作箱组成，高压试验变压器(油)是根据DL/T848.2-2004行业标准而设计生产的。高压试验变压器是升压器，控制箱有调压器、测量、控制及保护等功能。适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。

二、        四级承试资质设备耐压试验装置产品结构

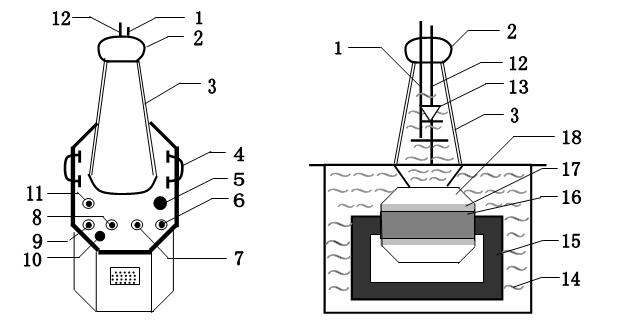

高压试验变压器采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。

工频交流耐压试验装置由高压试验变压器和控制台组成，其中控制台是集调压器、测量、控制、保护及信号等部分组成的一体化装置。高压试验变压器采用单框芯式铁芯，初级绕组绕在铁芯上，测量绕组和高压绕组采用绝缘筒绕制并套在初级绕组外，系同轴布置结构。通过调节控制台内的调压器输出电压，接入高压试验变压器的初级绕组，根据电磁感应原理，可获得需要的高压电压。

工频耐压试验中限流电阻R1应根据试验变压器的额定容量来选择。如高压侧额定输出电流在100~300mA时，可取0.5~1Ω/V(试验电压)；高压侧额定输出电流为1A以上时，可取1Ω/V(试验电压)。常用水电阻作为限流电阻，管子长度可按150kV/m考虑，管子粗细应具有足够的热容量(水阻液配制方法：用蒸馏水加入适量硫酸铜配制成各种不同的阻值)。

球间隙及保护电阻：当电压超过球间隙整定值时(一般取试验电压的110%~120%)，球间隙放电，对被试品起到保护作用。球间隙保护电阻可按1Ω/V(试验电压)选取。

三、工频耐压试验操作注意事项

(1)    试验人员应做好分工，明确相互间联系方法。并有专门人监护现场安全及观察试品状态。

(2)    被试品应先清扫干净，并绝对干燥，以免损坏被试品和试验带来的误差。

(3)    对于大型试验，一般都应先进行空升试验。即不接试品时升压至试验电压，校对各种表计，调整球间隙。

(4)    升压速度不能太快，并必须防止突然加压。例如调压器不在零位时突然合闸。也不能突然切断电源，一般应在调压器降至零位时拉闸。

(5)    当电压升至试验电压时，开始计时，到1min后，迅速降压到1/3试验电压以下时，才能拉开电源。

(6)    在升压或耐压试验过程中，如发现下列不正常情况时，应立即降压，切断电源。停止试验并查明原因：①电压表指针摆动很大；②发现绝缘烧焦或冒烟；③被试品内有不正常的声音。

(7)    耐压试验前后应测量绝缘电阻，检查绝缘情况。

四、四级承试资质设备耐压试验装置操作指南

在操作之前应根据不同被试品的容量、电压等级，先计算好最大工作电流，并调整电流保护器。其试验接线应参考本说明书中图1或试验变压器中相关的连接示意图，接地端应良好接地（以下视耐压试验为例）。

8.3.1连接电源（箱式为插座式电源，台式为接线柱式电源），并将调压器手柄旋至零位处，零位开关闭合.

8.3.2按下启动按钮（红色），接触器吸合，调压器受电，同时工作指示灯（红灯）亮；

8.3.3顺时针缓慢均匀地旋转调压器手柄，并密切注视仪表读数，当升到所需高压电压值时，应停止旋转手炳，并及时按下计时按钮（红色），此时，数显时间继电器顺计时显示时间（计时单位为“s”，秒），当到达设定的时间，控制箱（台）发出声光报警，耐压通过，及时将调压器手柄反方向旋转，直至调压器回零为止，解除计时按钮；

8.3.4交直流试验变压器输出电压表头为双刻度，通过拨动扭子开关，读取相应的输出电压值。
