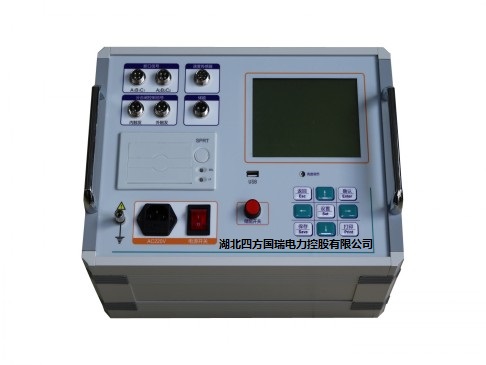

SFGKC-6FB 真空开关机械特性测试仪

产品简介

SFGKC-6FB 真空开关机械特性测试仪-四方国瑞电力厂家

SFGKC-6FB 真空开关机械特性测试仪可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。双端接地开关机械特性测试仪测量数据稳定，抗干扰性强，可在500KV等级及以下电站做实验，接线方便，操作简单，是高压开关检修试验最方便的工具。

 产品特性

1. 真空开关机械特性测试仪器可自动识别断口分、合闸状态，并根据参考断口状态提示相对应的合、分操作。

2. 独立的6断口，可检测并提示断口的连接状态，方便用户检查接线。

3. 机内可存储100组测试结果。

4. 大屏幕液晶（320×240）LCD显示, 高级灰屏，阳光下不反光不黑屏，图文及汉字菜单 操作提示，人性化菜单式界面，操作简便。

5. 真空开关机械特性测试仪仪器具有强大的图形分析功能，实现波形和测量处理数据同屏显示，使测试过程更直观。

6.   机内带有延时保护功能，断路器动作后能自动切断线圈电压，很好的保护了断路器和测 试仪器。

7.  本仪器可进行电动和手动分合测试。

8.  可进行高、低电压实验，自动寻找最低分或合闸电压。

9.  重合闸试验，可做合分、分合，分合分等参数测量。

10. 真空接触器（单线圈）参数测量。

产品参数

时间测量

6路

固有分闸（合闸）时间

分闸（合闸）相内不同期

分闸（合闸）相间不同期

合闸（分闸）弹跳时间（弹跳次数）

内触发测试范围：0.01ms~20s    外触发：0.01ms~200s    准确度：0.05%±1个字

速度测量：刚分（刚合）速度     指定时间段（行程段或角度段）   平均速度

测速范围 1mm传感器0.01~25.00m/s       0.1mm传感器0.001~2.50m/s

360°角度传感器0.01~25.00m/s

行程范围 动触头行程（行程）   接触行程（开距）   过冲行程或返程（超程）

传感器测量范围 直线传感器50mm，分辨率：0.1mm，行程0.1~50mm

直线位移传感器300mm，分辨率：0.1mm，行程10~300mm（选配）

直线位移传感器500mm，分辨率：1mm，行程10~500mm（选配）

360线传感器：360°，分辨率：0.25°，行程1mm~1000mm

电流测量范围 0~15A，分辨率：0.01A，显示电流值为线圈电流最大值

显示屏 320*240液晶屏，对比度可调

数据存储 可存储100组测量数据

打印机 高速热敏打印机

仪器电源 AC/DC 220V±10%；50Hz±2%

直流电源 输出电压：20-260V连续可调，≤15A（短时）

外触发电压 AC/DC10-300V,电流≤120A

储能电机电源 输出电压：25~265V连续可调，输出电流：≤15A（短时）

主机体积 360*250*140mm

使用环境 -10℃~+50℃

相对湿度 ≤90%

产品特征

1. 真空开关机械特性测试仪器可自动识别断口分、合闸状态，并根据参考断口状态提示相对应的合、分操作。

2. 独立的6断口，可检测并提示断口的连接状态，方便用户检查接线。

3. 机内可存储100组测试结果。

4. 大屏幕液晶（320×240）LCD显示, 高级灰屏，阳光下不反光不黑屏，图文及汉字菜单 操作提示，人性化菜单式界面，操作简便。

5. 真空开关机械特性测试仪仪器具有强大的图形分析功能，实现波形和测量处理数据同屏显示，使测试过程更直观。

6.   机内带有延时保护功能，断路器动作后能自动切断线圈电压，很好的保护了断路器和测 试仪器。

7.  本仪器可进行电动和手动分合测试。

8.  可进行高、低电压实验，自动寻找最低分或合闸电压。

9.  重合闸试验，可做合分、分合，分合分等参数测量。

10. 真空接触器（单线圈）参数测量。
