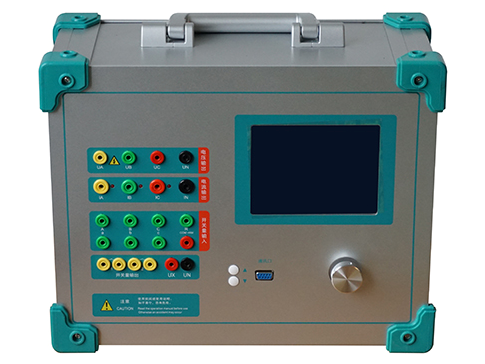

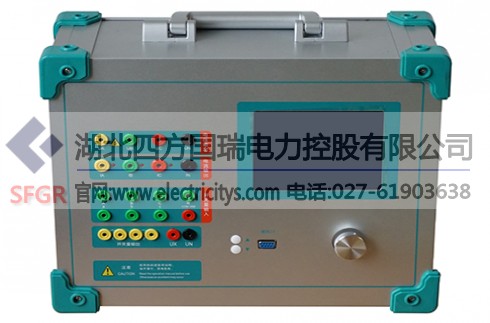

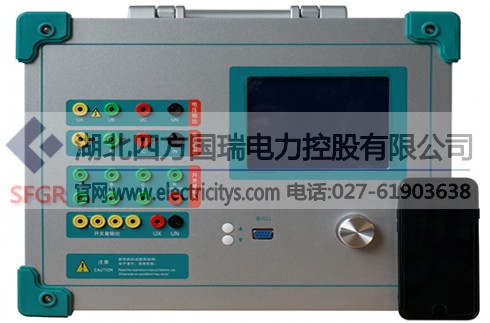

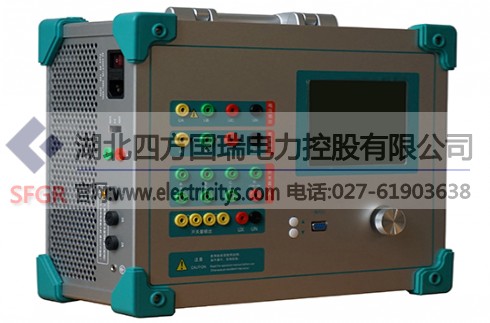

SFTP-40B微机继电保护测试仪(4U+3I单片机型)是在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，四方国瑞电力充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。主要应用于35KV级及以下变电站等场地，它采用单机独立运行，亦可联接笔记本电脑运行的先进结构。主机内置新一代高速数字信号处理器微机、真16位DAC模块、新型模块式高保真大功率功放，自带大屏幕液晶显示器以及灵活方便的旋转鼠标控制器。单机独立操作即已具有很强的功能，可进行大多数试验，联接电脑运行则具有更强大的操作功能。体积小、精度高。既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。
1、本装置采用高速、高性能数字控制处理器作为控制微机，软件上应用双精度算法产生各相任意的高精度波形
2、采用高速高位D/A转换器，保证了全范围内电流、电压的精度和线性
3、功放电路采用进口大功率高保真模块式功率器件作功率输出级，结合精心、合理设计的散热结构，具有足够大的功率冗余和热容量
4、开关量输入电路可兼容空接点和0～250V电位接点
5、装置采用320×240点阵高分辨率兰色背光液晶显示屏作显示器

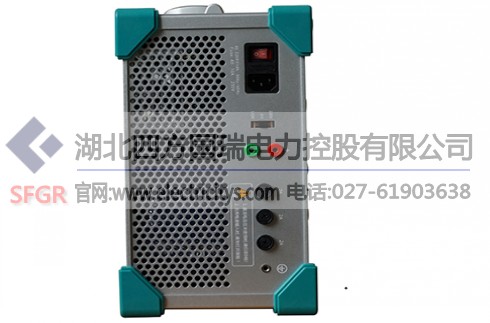

6、装置在机箱底板上装设有一路专用可调直流电源输出，分110V及220V两档，可作为现场试验辅助电源
1、本装置采用高速、高性能数字控制处理器作为控制微机，软件上应用双精度算法产生各相任意的高精度波形
2、采用高速高位D/A转换器，保证了全范围内电流、电压的精度和线性
3、功放电路采用进口大功率高保真模块式功率器件作功率输出级，结合精心、合理设计的散热结构，具有足够大的功率冗余和热容量
4、开关量输入电路可兼容空接点和0～250V电位接点
5、装置采用320×240点阵高分辨率兰色背光液晶显示屏作显示器
6、装置在机箱底板上装设有一路专用可调直流电源输出，分110V及220V两档，可作为现场试验辅助电源
|
项目 |
设备参数 |
|
|
交流电流输出 |
||
|
输出精度 |
0.5级 |
|
|
相电流输出(有效值) |
0～40A |
|
|
三并电流输出(有效值) |
0～120A |
|
|
相电流长时间允许工作值(有效值) |
10A |
|
|
相电流最大输出功率 |
400VA |
|
|
三并电流最大输出时最大输出功率 |
1000VA |
|
|
三并电流最大输出时允许工作时间 |
10s |
|
|
频率范围(基波) |
20～1000Hz |
|
|
谐波次数 |
1～20 次 |
|
|
直流电流输出 |
||
|
输出精度 |
0.5级 |
|
|
电流输出 |
0～±10A / 每相，0~20A / 两相叠加 |
|
|
最大输出负载电压 |
20V |
|
|
交流电压输出 |
||
|
输出精度 |
0.5级 |
|
|
相电压输出(有效值) |
0～120V |
|
|
线电压输出(有效值) |
0～240V |
|
|
相电压/线电压输出功率 |
80VA / 100VA |
|
|
频率范围(基波) |
20～1000Hz |
|
|
谐波次数 |
1～20次 |
|
|
直流电压输出 |
||
|
输出精度 |
0.5级 |
|
|
相电压输出幅值 |
0～±160V |
|
|
线电压输出幅值 |
0～320V |
|
|
相电压/线电压输出功率 |
70VA / 140VA |
|
|
开关量及时间测量 |
||
|
开关量输入 |
7对 |
|
|
开关量输出 |
2对 |
|
|
时间测量 |
测量范围：0.1ms~9999s；测量精度：0.1ms |
|
|
体积重量 |
||
|
外形尺寸 |
365*165*300mm3 |
|
|
单机重量 |
15KG |
|
|
供电电源 |
AC 220V±10%，50/60HZ |
|
|
环境温度 |
-10℃~+50℃ |
|
