2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。
试品对象
1、35kV/300mm2电缆1km的交流耐压试验，电容量≤0.1945uF,试验频率30-300Hz,试验电压52kV,试验时间；
2、10kV/300mm2电缆3km的交流耐压试验，电容量≤1.126uF,试验频率30-300Hz,试验电压22kV,试验时间；
3、10kV开关、互感器的交流耐压试验，试验频率30-300Hz,试验电压不超过42kV,试验时间。
额定容量：135kVA；
输入电源：单相220或三相380V电压，频率为50Hz；
额定电压：27kV；54kV；
额定电流：5A；2.5A；
工作频率：30-300Hz；
装置输出波形：正弦波
波形畸变率：输出电压波形畸变率≤1%；
工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
温 升：额定负载下连续运行60min后温升≤65K；
品质因素：装置自身Q≥30(f=45Hz)；
保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
测量精度：系统有效值1.5级；

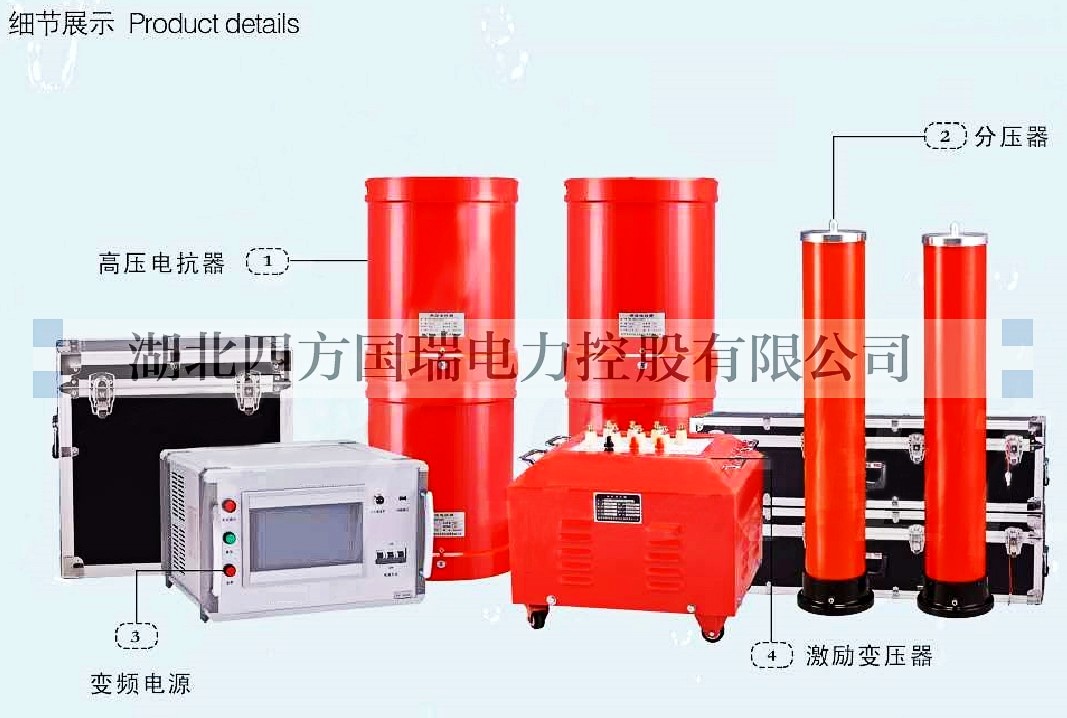

激励变压器SFJLB-7.5kVA/1.5/3kV/0.4kV 1台
额定容量：7.5kVA；
输入电压：0-400V，单相；
输出电压：1.5/3kV
结 构：干式；
重 量：约48kg；
变频电源SFXB-F-7.5kW/220/380V 1台
额定输出容量：7.5kW
工作电源：220/380±10%V（单/三相），工频
输出电压：0 –400V，单相，
额定输入电流：18.75A
额定输出电流：18.75A
电压分辨率：0.01kV
电压测量精度：1.5%
频率调节范围：30 – 300Hz
频率调节分辨率：≤0.1Hz
频率稳定度： 0.1%
运行 时 间：额定容量下连续60min
额定容量下连续运行60min元器件最高温度≤65K;
噪 声 水 平：≤50dB

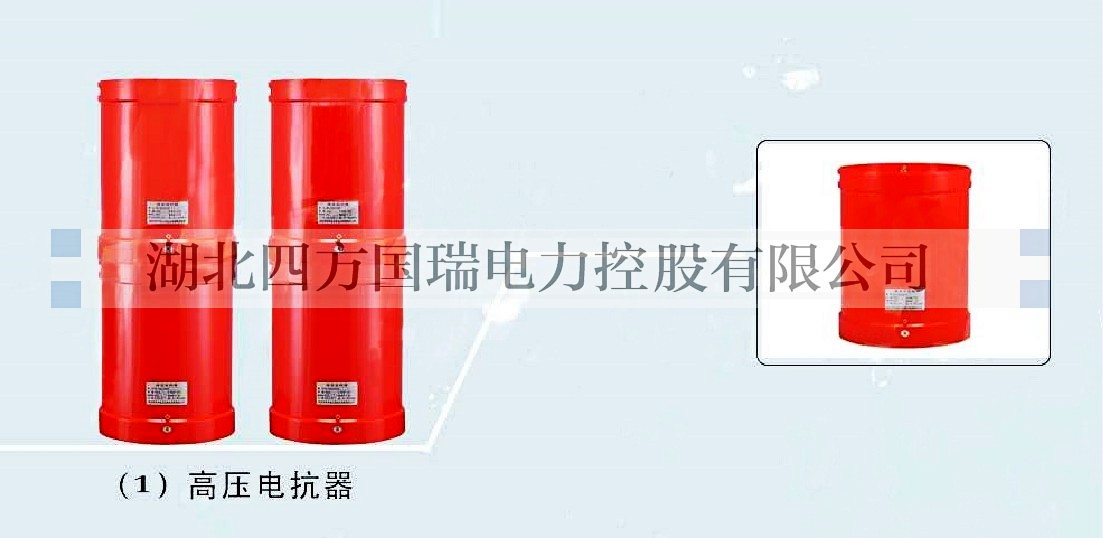

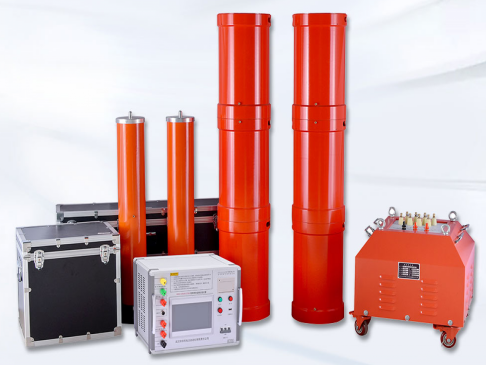

高压电抗器SFDK-33.75kVA/27kV 4节
额定容量：33.75kVA;
额定电压：27kV；
额定电流：1.25A；
电感 量：100H/单节；
品质因素：Q≥30 (f=45Hz)；
结 构：干式；
重 量：约40kg；
电容分压器SFFRC-60kV/1500pF 1套
额定电压：60kV；
高压电容量：1500pF；
介质损耗：tgσ≤0.5%；
分压 比：1000：1
测量精度：有效值1.5级;
重 量：约6kg；
|
设备组合 被试品对象 |
电抗器33.75kVA/27kV四节 |
激励变压器输出端选择 |
试验电压（KV） |
|
35kV/300mm2电缆1km |
使用电抗器两节串联两组并联 |
3kV |
≤52kV |
|
10kV/300mm2电缆3km |
使用电抗器四节并联 |
1.5kV |
≤22kV |
|
10kV开关、互感器 |
使用电抗器两节串联 |
3kV |
≤42kV |
配置清单
|
序号 |
设 备 名 称 |
型 号 及 规 格 |
单位 |
数量 |
备注 |
|
1 |
激励变压器 |
SFJLB-7.5kVA/1.5/3kV/0.4kV |
台 |
1 |
|
|
2 |
变频电源 |
SFXB-F-7.5kW/220/380V |
台 |
1 |
|
|
3 |
高压电抗器 |
SFDK-33.75kVA/27kV |
台 |
4 |
|
|
4 |
电容分压器 |
SFFRC-60kV/1500pF |
套 |
1 |
|
|
5 |

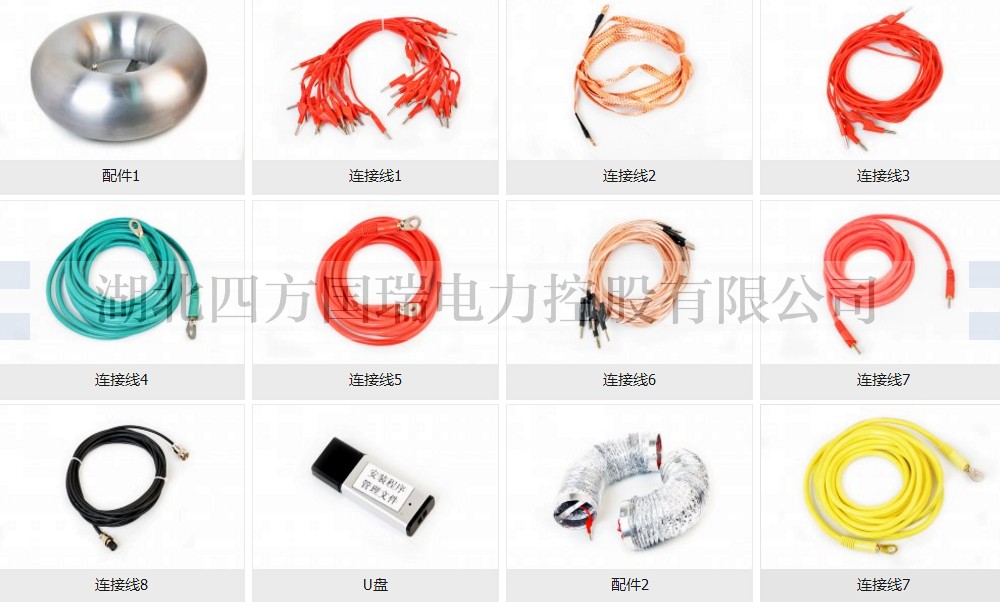

内部连接线 |
|
套 |
1 |
|
| 文件名 | 点击下载 |
| 35kV变频电缆串联谐振1km专用 说明书 | |
| 35kV变频电缆串联谐振1km专用 检定证书 |
