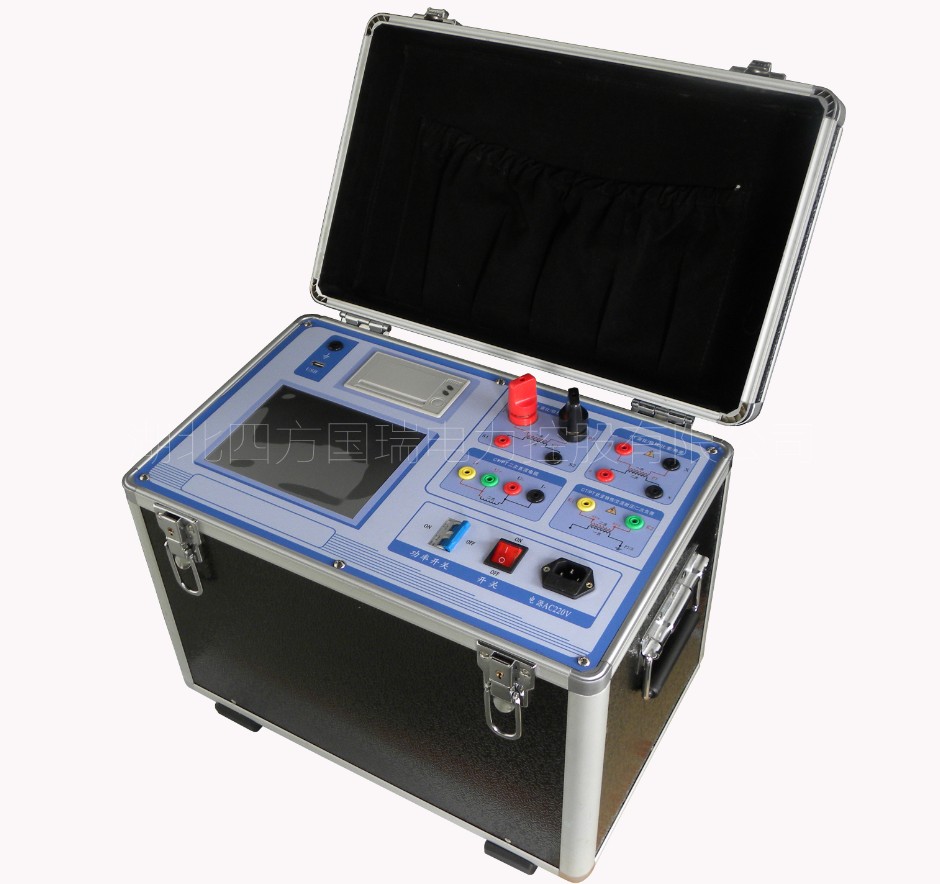

SFFA-106 互感器特性综合测试仪【厂家直供】

产品简介

可选
A型：只测CT特性，2000V、600A
B型：CT、PT特性同测，2000V、600A
C型：CT、PT特性同测基础上增加CT/PT比差、角差测量，2500V、600A
D型：CT、PT比差、角差测量基础上增加输出电流、电压，2500V、1000A

SFFA-106 互感器特性综合测试仪属于D型产品

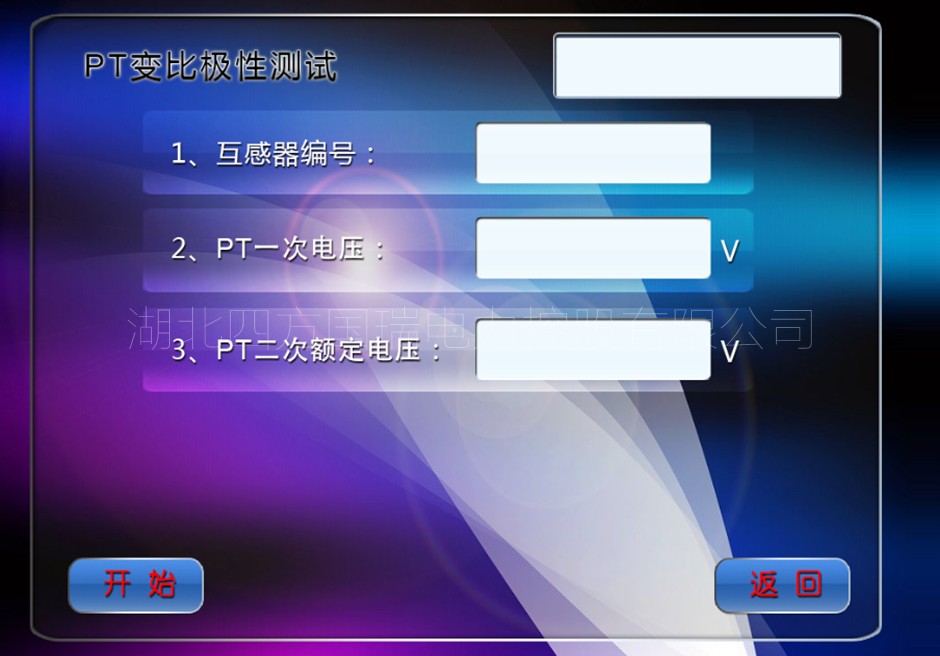

CT/PT比差、角差测量，输出电流、电压，2500V，1000A，CT伏安特性试验、PT伏安特性试验，CT极性试验、PT极性试验，CT变比极性试验和PT变比极性试验，自动计算CT的任意点误差曲线，CT/PT变比比差等结果参数。

本公司SFFA-106 互感器特性综合测试仪，是四方国瑞电力控股有限公司经过大量的市场调研、通过严格的专业测试和权威部门鉴定认证之后投放市场的新一代革新型CT、PT测试仪器。装置采用高性能数据处理器和微机控制架构、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，是继电器保护和高压绝缘行业用来测试电流互感器和电压互感器的专业检测仪器。

SFFA-106互感器伏安特性综合测试仪是一款全自动化的PT、CT特性测试仪器，仪器可以完成的试验包括： CT伏安特性试验、PT伏安特性试验，CT极性试验、PT极性试验，CT变比极性试验和PT变比极性试验，自动计算CT的任意点误差曲线，CT/PT变比比差等结果参数。该仪器对试验数据自动采集、分析、存储和打印，也可通过U盘存储。另外显示器采用8寸彩色大屏，高分辨率800*600，全触摸操作，可实时显示试验曲线，即时观测试验情况，以便试验人员实时判断试品故障。试验报告除给出精细的试验曲线外，还列出根据优选数系排列的试验数据，并且注明试验时间和打印时间，因此可作为原始试验数据资料保存。该产品由于输出容量大，功能全，非常适用于各种规格的CT和PT作现场试验和校验。

产品特征

 1、全自动型测试仪

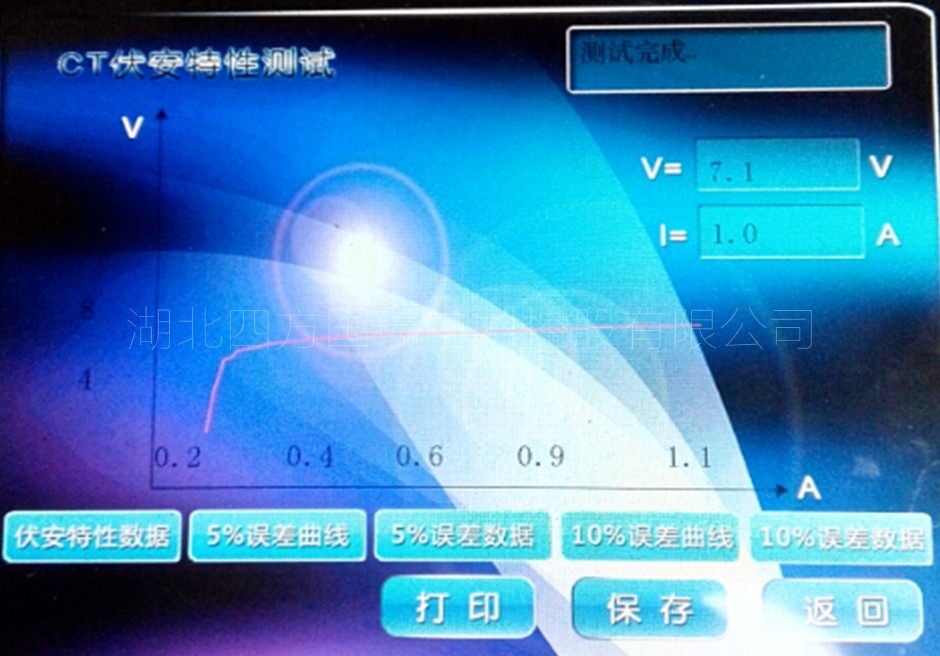

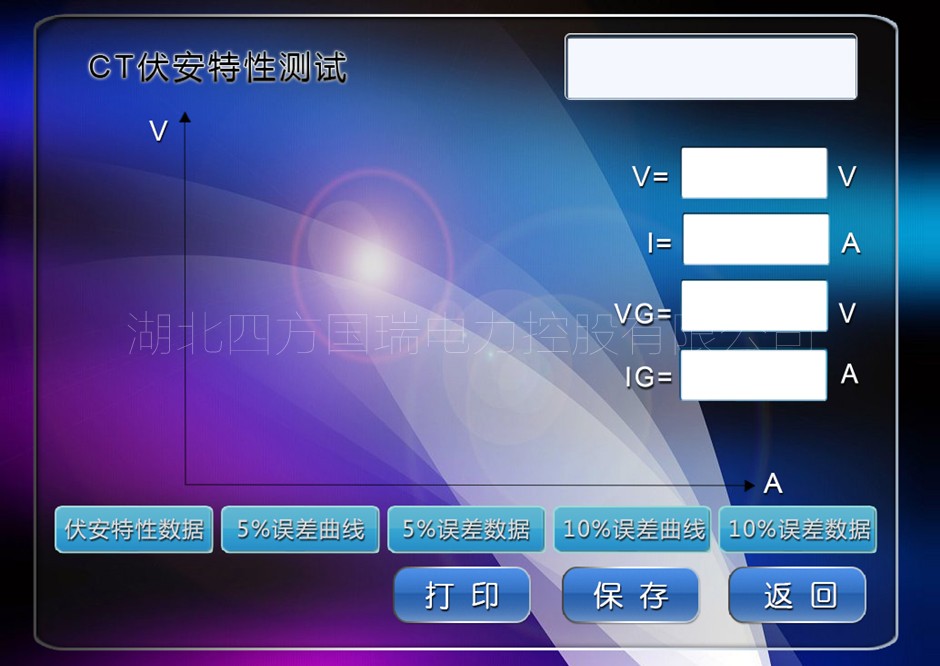

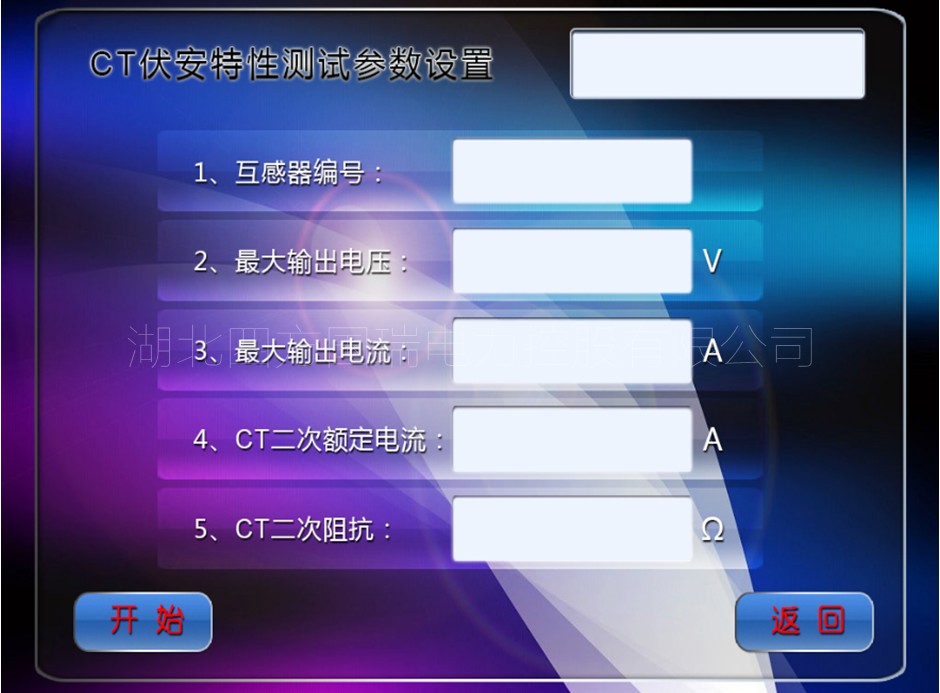

只需设定最高输出电压和最大输出电流，仪器即可从零开始自动升压或升流进行各种试验。试验中自动记录测试数据、描绘伏安特性曲线、10%和5%误差曲线，并自动计算拐点值。省去了手动调压、人工记录整理、描曲线等烦琐步骤，极大的提高了测试效率。试验结果可以储存在机内，可以现场打印、事后打印，也可用U盘取出传至电脑处理打印。操作快捷、简单、方便，容易掌握。

2、功能全面

装置所具备的功能如下：

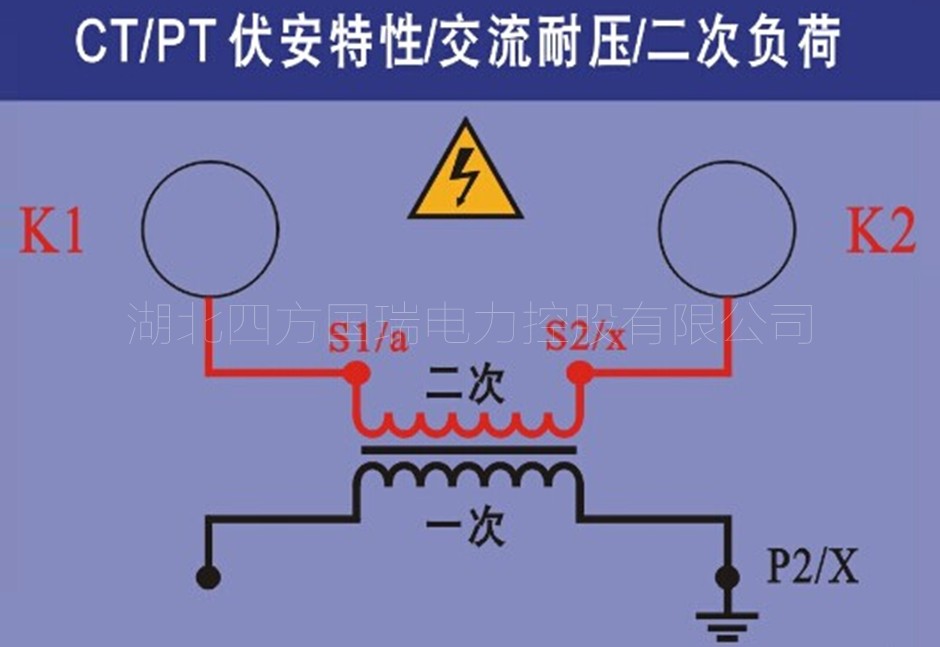

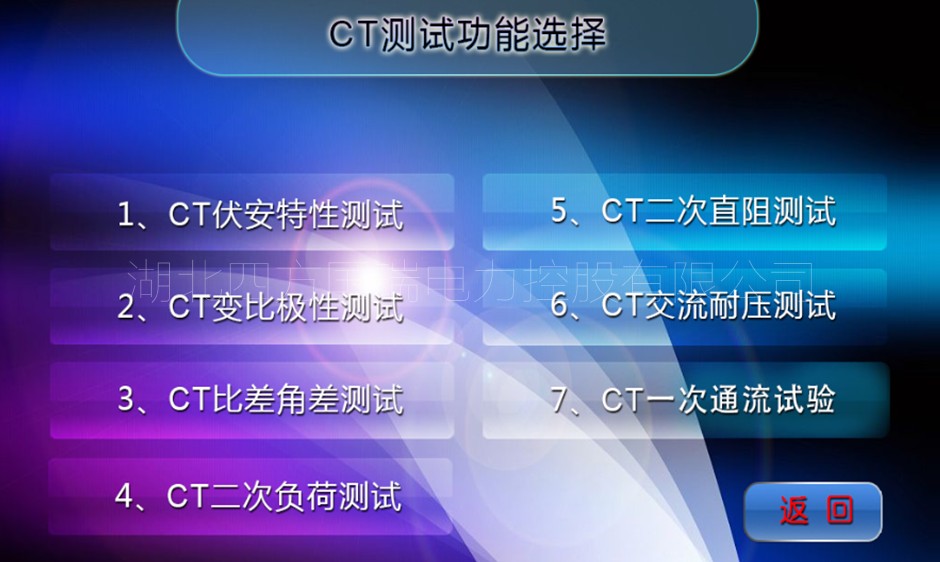

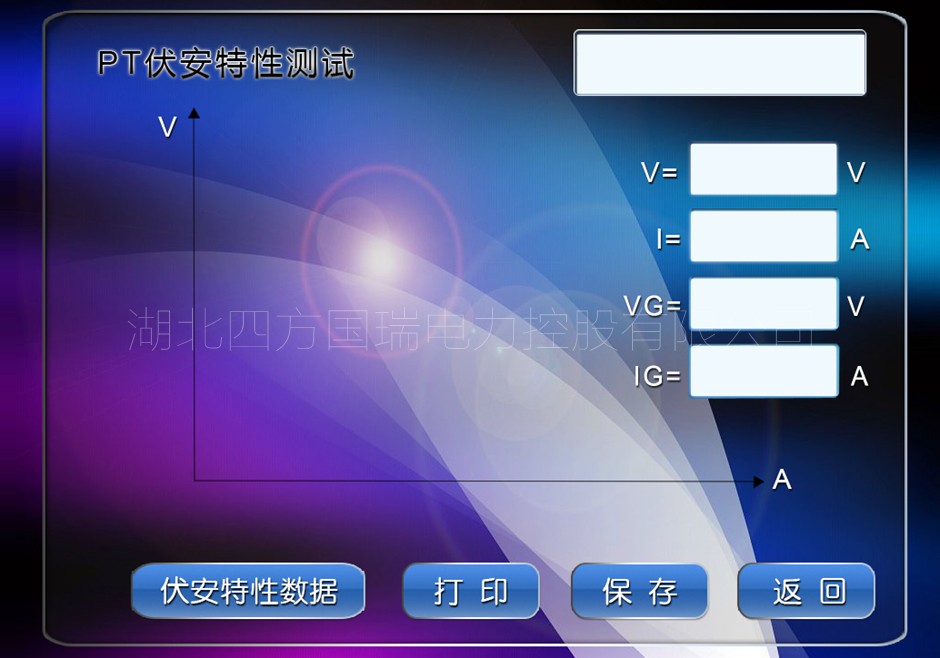

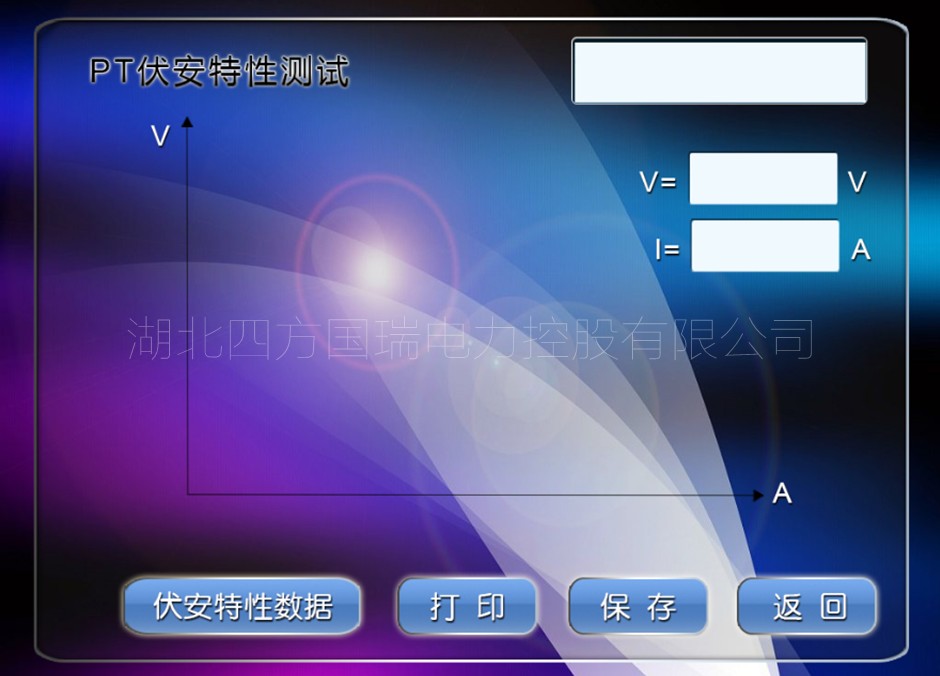

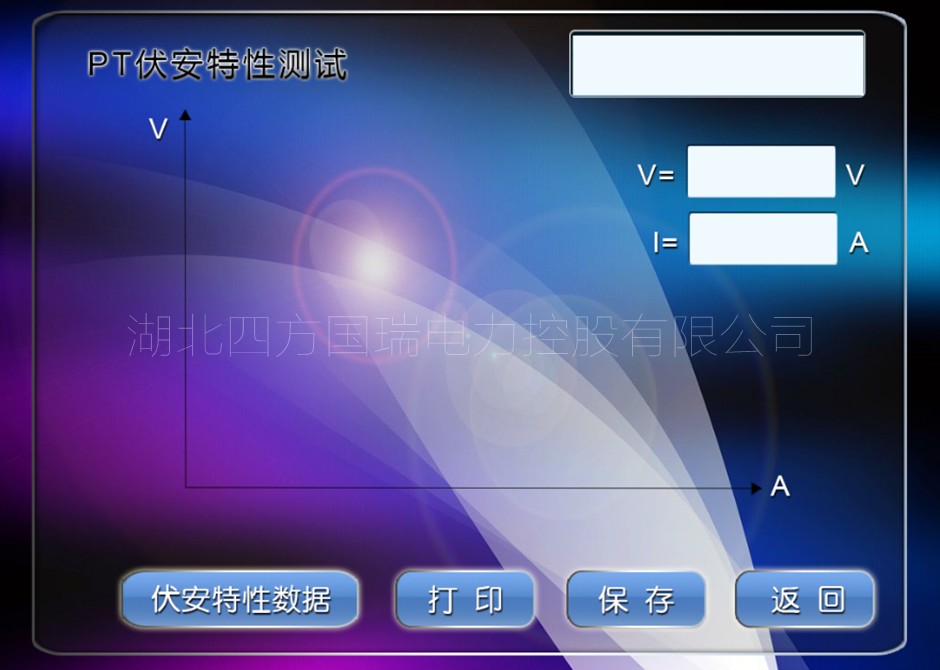

CT试验：伏安特性曲线                   PT试验：伏安特性曲线

曲线拐点自动计算                        曲线拐点自动计算

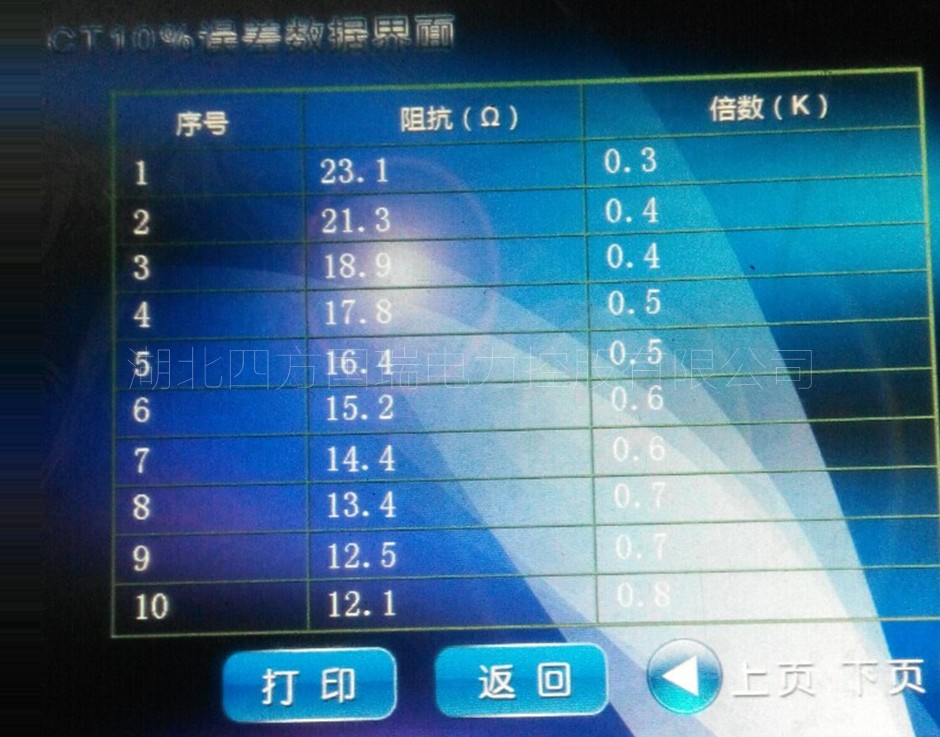

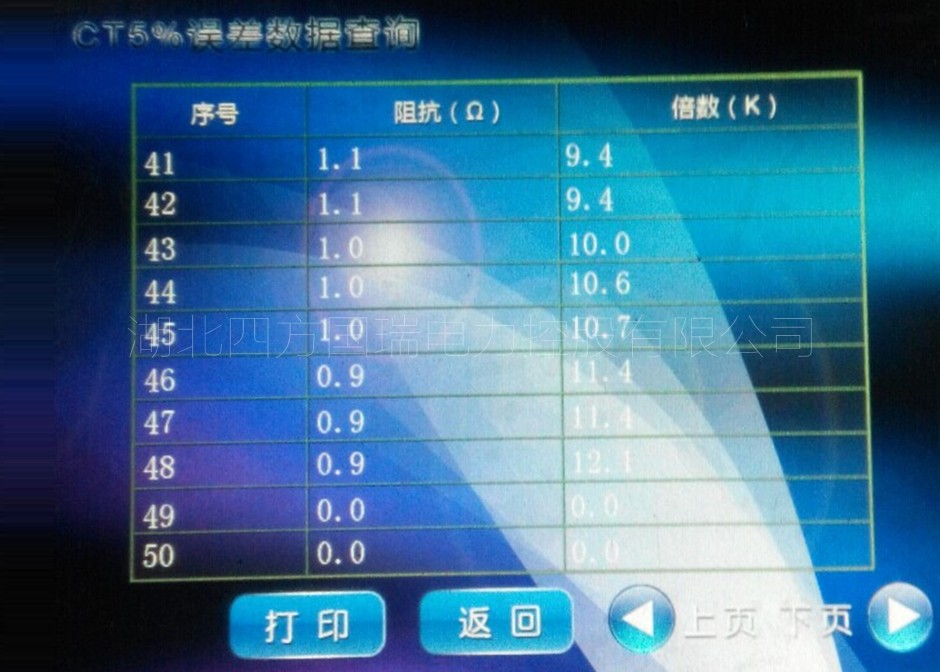

5%和10%误差曲线                        5%和10%误差曲线

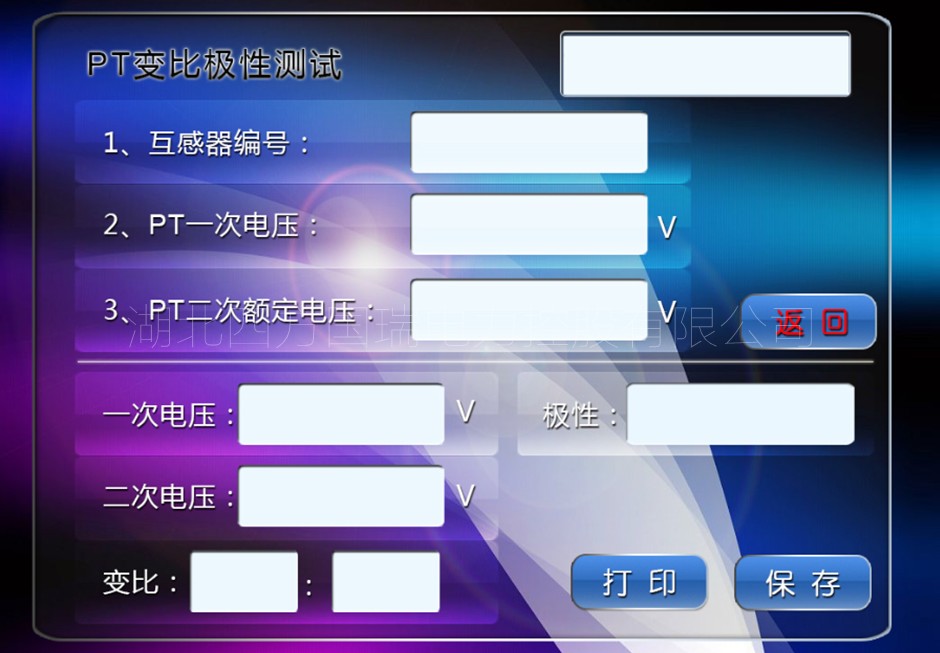

变比、极性                           变比、极性

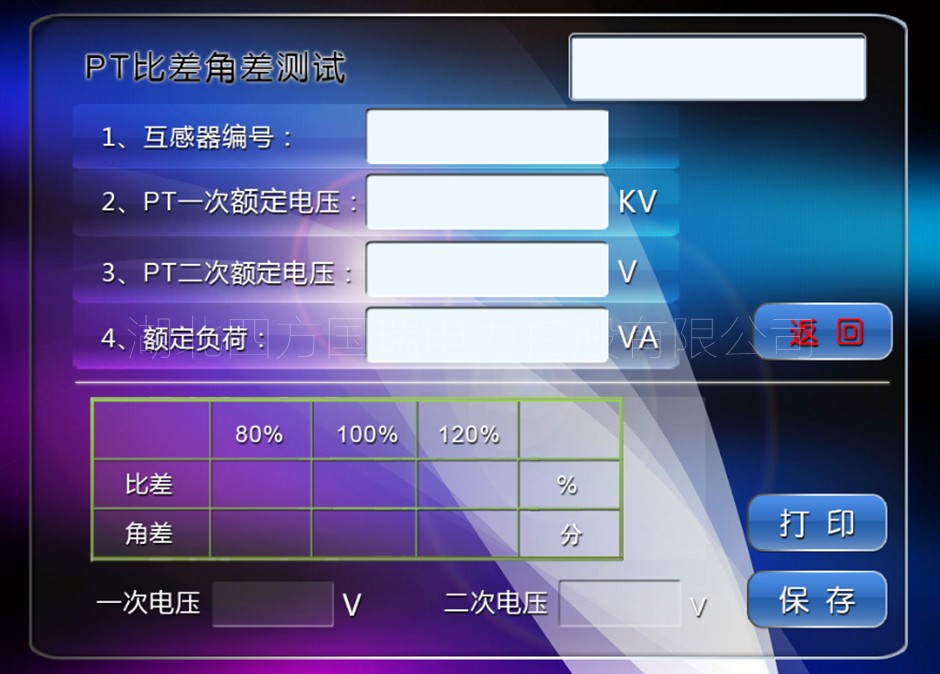

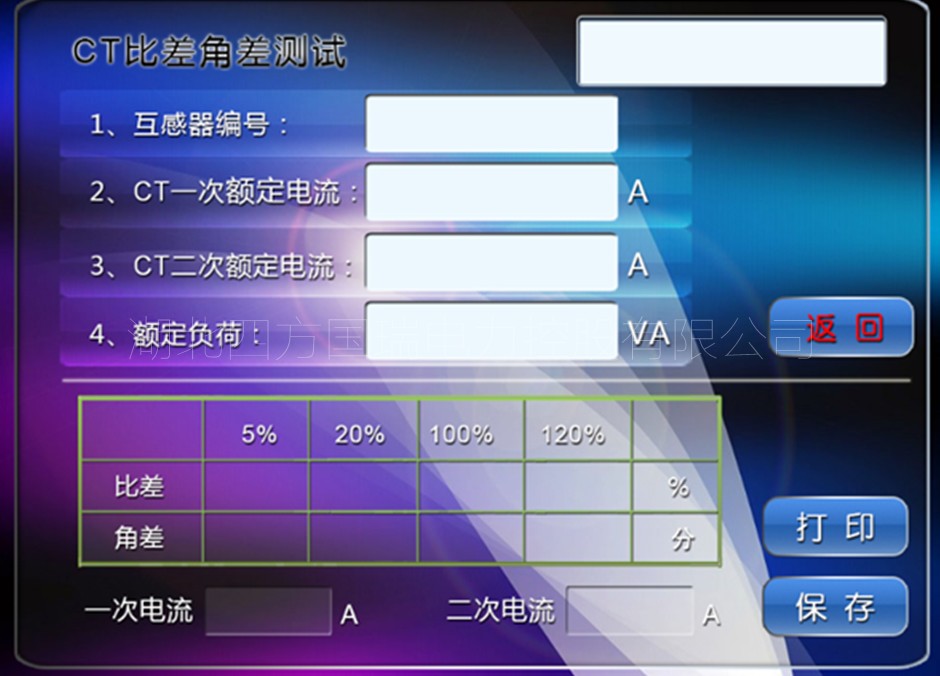

比差、角差测量                         比差，角差测量

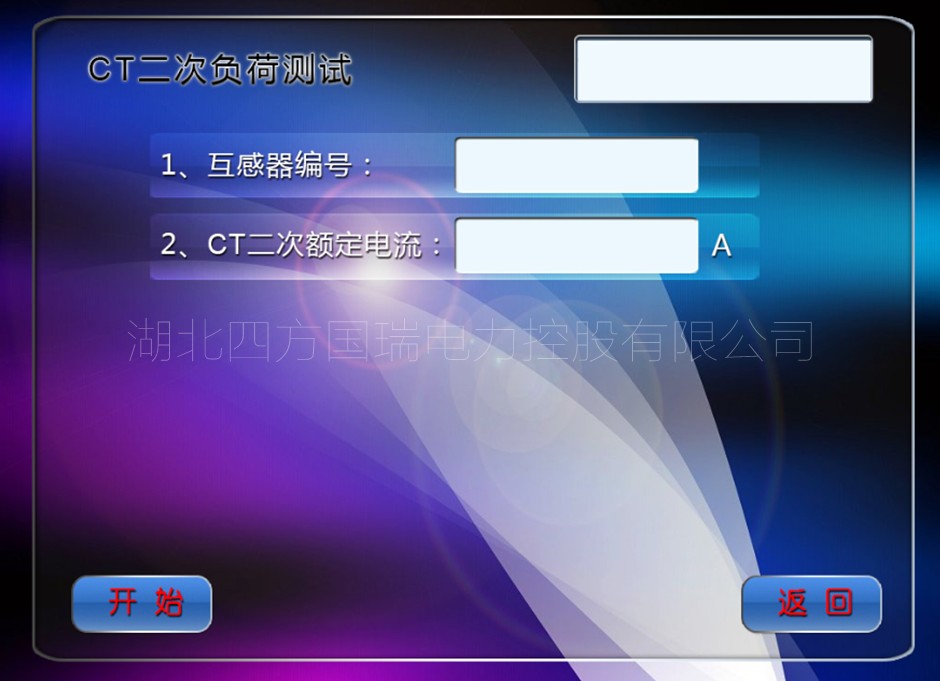

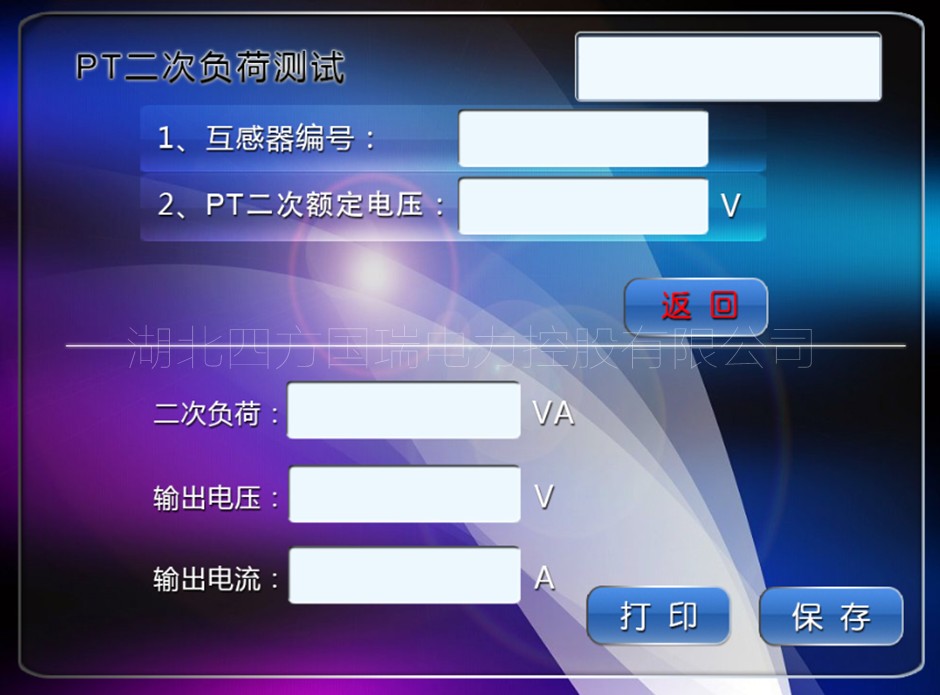

二次侧回路负载测试、                                                                                    二次侧回路负载测试

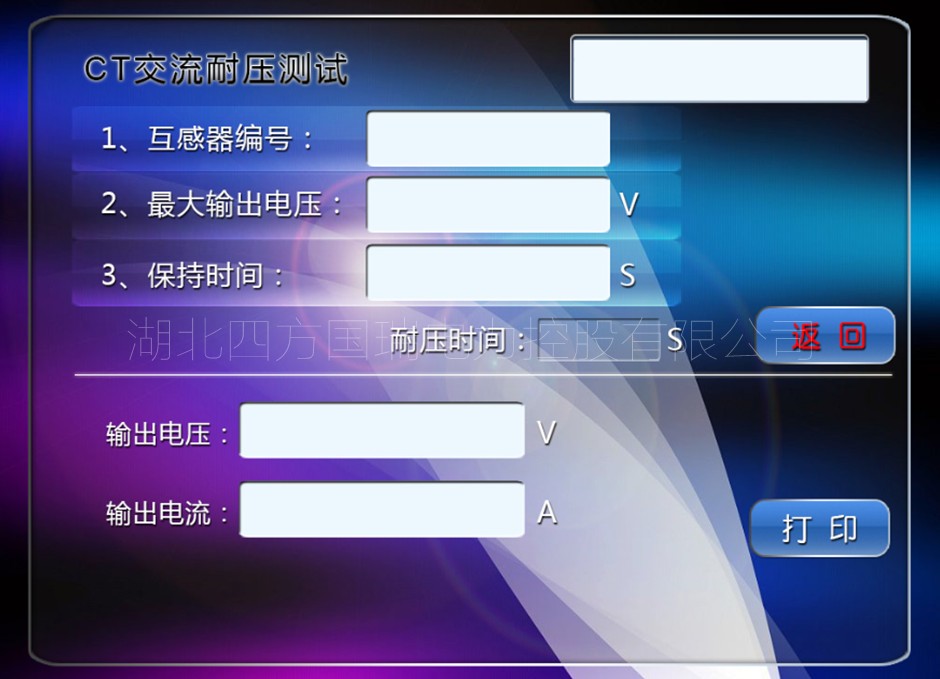

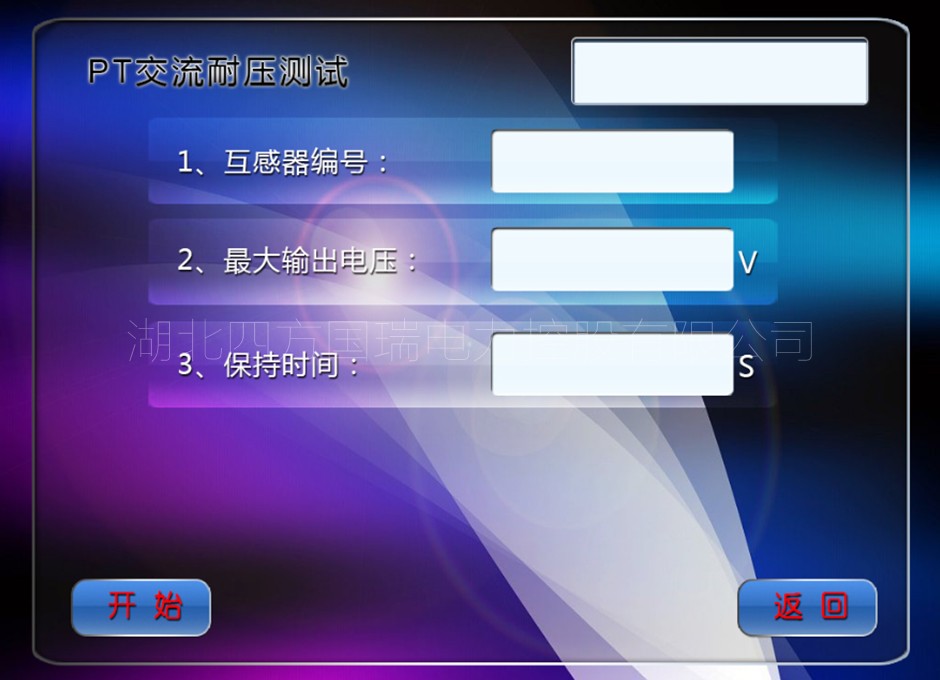

二次绕组交流耐压                                                                                            二次绕组交流耐压

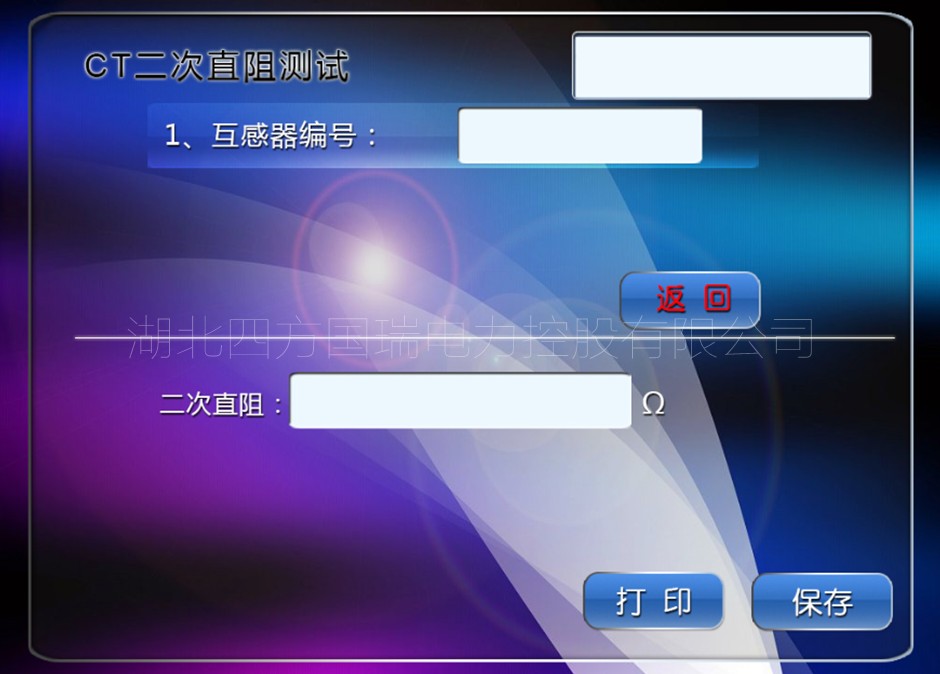

二次直流电阻测试                                                                                            二次直流电阻测试

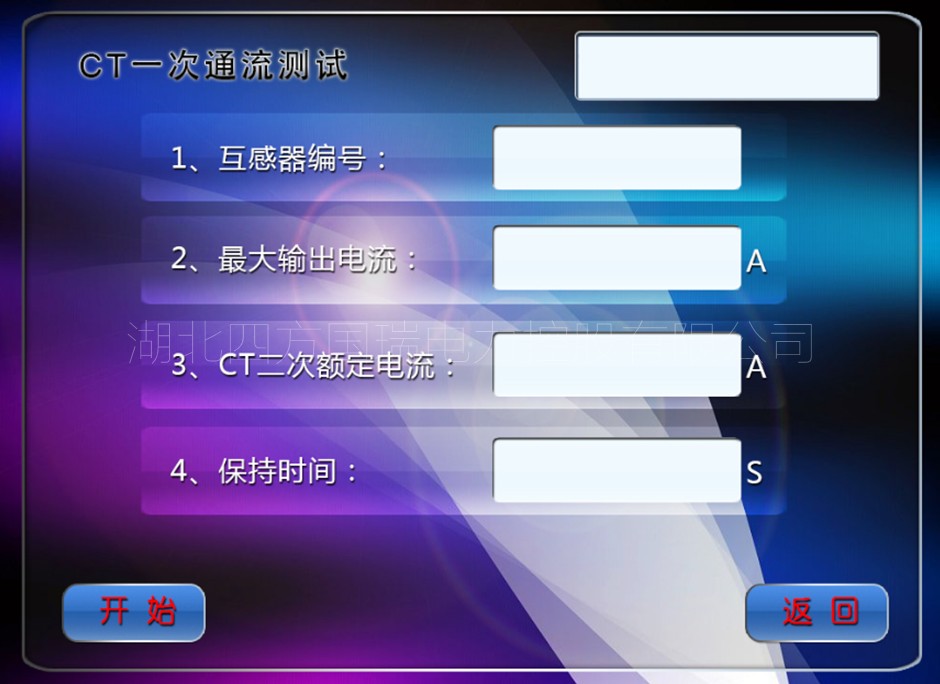

一次通流测试

3、 输出保持

具有升压保持功能，用于计量检测及二次交流耐压试验。具有升流保持功能，用于二次回路检查。

4、真有效值采样

所有电压、电流信号均为真有效值采样，请用真有效值表进行校证。

5、单一电源，操作方便

仅需单一输入电源，AC220V,摒弃个别厂家的还需要380V电源才能够达到技术要求的落后手段。

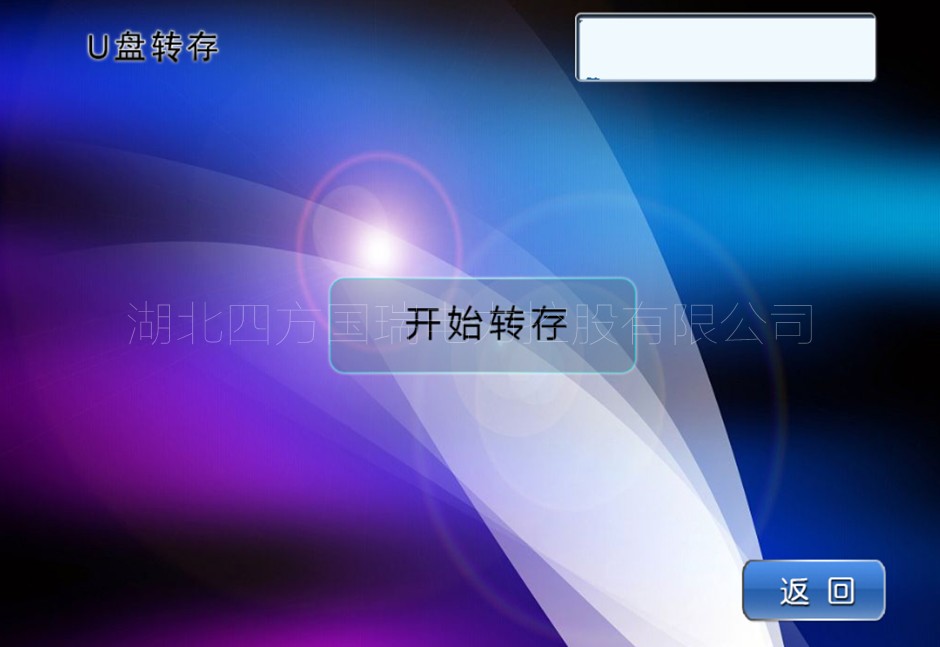

6、U盘保存

试验的数据可通过U盘传至PC机，由PC进行处理，显示、打印、存储数据及曲线报告，极大地方便了用户整理报告。

7、日期和时钟

仪器自带有系统时间，试验时装置自动记录测试时间，以便于测试记录的存储与查看。

8、不接触测试，安全性高

全微机化装置，设定完成后完全不需人工接触，仪器全自动进行测试。可使测试人员远离高压电路，确保测试人员安全。

9、输出容量大

单机输出功率大，交流电压输出高达2000V，电流输出短时可达25A；最大电流600A。

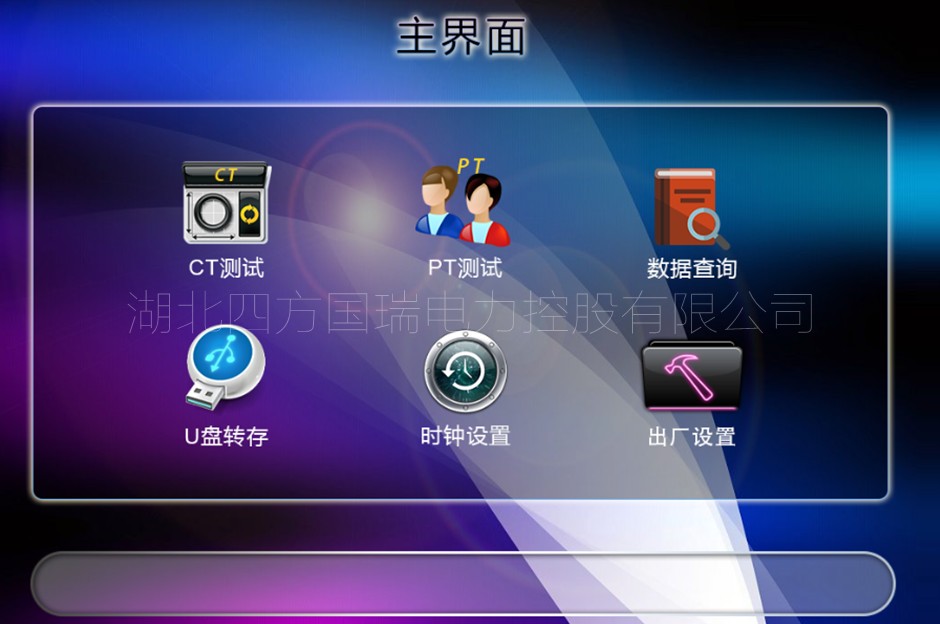

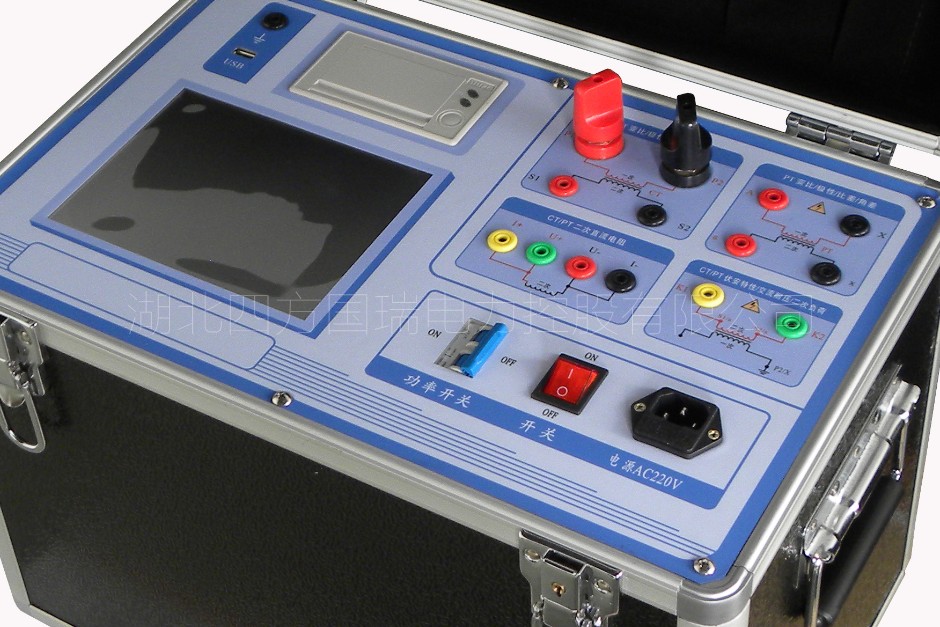

10、自带大屏幕8寸彩色触摸LCD、全汉化图形界面

屏幕的分辨率高达800*600，清晰度高，全彩色触摸操作国内领先，界面背景梦幻，测试时直接显示伏安曲线图、试验记录数据，直观方便。面板自带打印机，可随时打印曲线图及测试数据。

11、触摸屏操作

采用我公司独创的触摸技术进行操作。全面取消面板按键、开关、控制旋钮等各种常规控件。操作简单方便，使用寿命长。

12、超大容量的数据存储

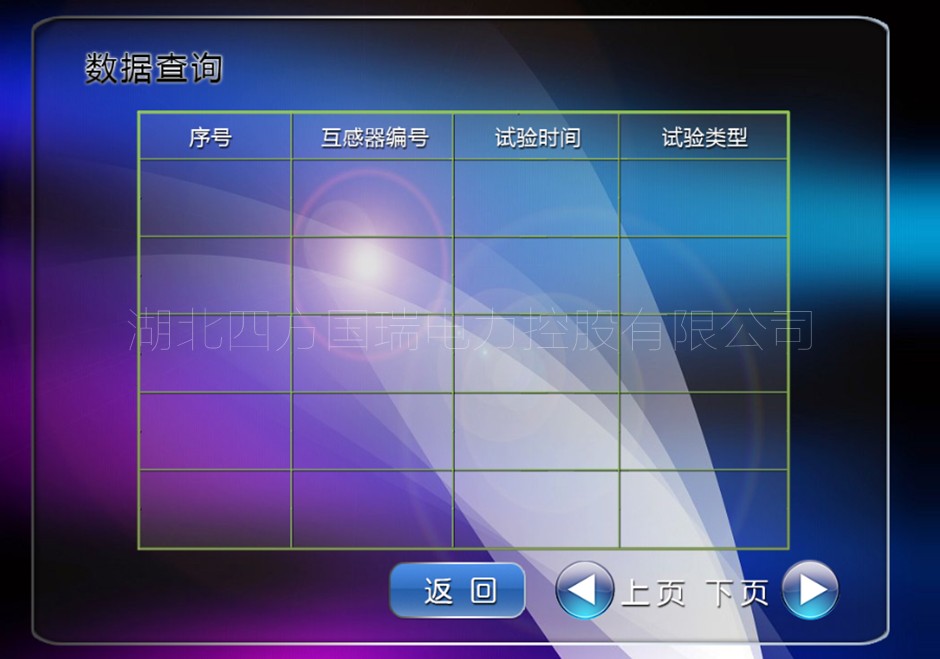

单机各个功能试验可存储50组测试数据，数据掉电永久不会丢失，可试验完毕调出打印或上传至电脑保存、打印。仪器还具有单机U盘数据存储功能，将现场测试数据保存到U盘上，做到现场测试记录无限量保存。

产品别称

CT、PT互感器特性综合测试仪，CT、PT互感器比差角差参数测试仪，CT、PT二次直流电阻测试仪
