数字双钳相位伏安表的基本操作

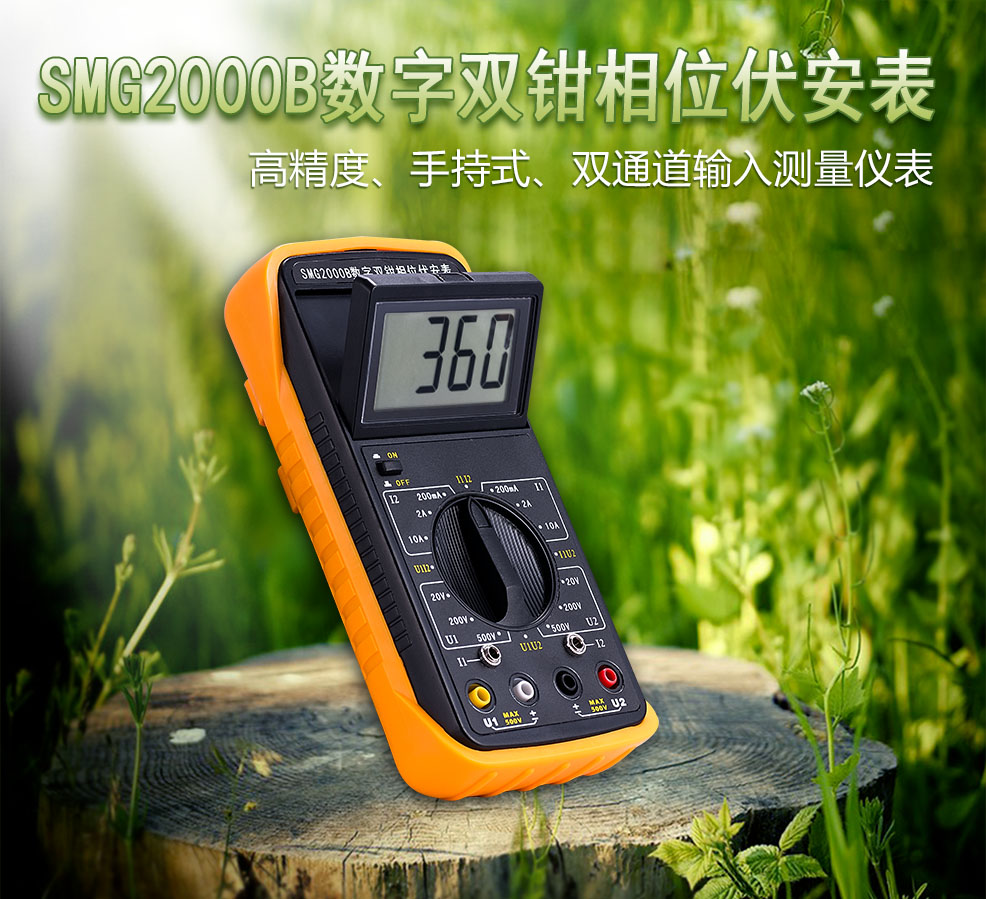

产品概述

      SFMG2000B数字双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、便携手持式、双通道输入测量仪器。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏，屏幕角度可自由转换约70°，以获得最佳视觉效果。

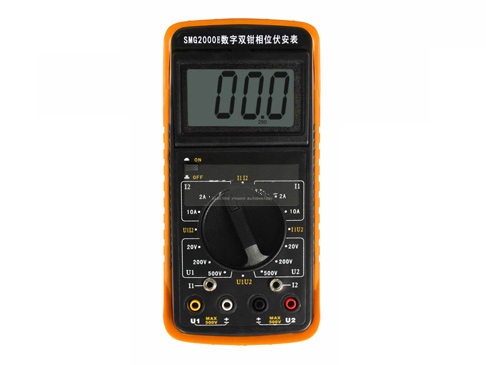

使用操作

       按下 ON-OFF 按钮，旋转功能量程开关正确选择测试参数及量限。

       1、测量交流电压

       将旋转开关拨至参数 U1 对应的 500V 量限，将被测电压从 U1 插孔,输入即可进行测量。若测量值小于200V，可直接旋转开关至 U1 对应的 200V 量限测量，以提高测量准确性。两通道具有完全相同的电压测试特性，故亦可将开关拨至参数 U2 对应的量限，将被测电压从U2 插孔输入进行测量。

       2、测量交流电流

       将旋转开关拨至参数 I1 对应的10A量限，将标号为1# 的钳形,电流互感器付边引出线插头插入I1插孔，钳口卡在被测线路上即可进行测量。同样，若测量值小于2A，可直接旋转开关至 I1 对应的 2A 量限测量，提高测量准确性。测量电流时，亦可将旋转开关拨至参数 I2 对应的量限，将标号为2 # 的测量钳接入 I2 插孔，其钳口卡在被测线路上进行测量。

       3、测量两电压之间的相位角

       测 U2 滞后U1 的相位角时，将开关拨至参数 U1U2。测量过程中可随时顺时针旋转开关至参数U1各量限，测量U1输入电压，或逆时针旋转开关至参数U2各量限，测量U2输入电压。

       注意：测相时电压输入插孔旁边符号U1、U2及钳形电流互感器红色“ * ”符号为相位同名端。

       4、测量两电流之间的相位角

       测I2滞后I1的相位角时，将开关拨至参数I1I2。同样测量过程中可随时顺时针旋转开关至参数 I1 各最限，测量I1输入电流，或逆时针旋转开关至参数 I2 各量限，测量 I2 输入电流。

       5、测量电压与电流之间的相位角

       将电压从U1输入，用2# 测量钳将电流从 I2 输入，开关旋转至参数U1I2 位置，测量电流滞后电压的角度。测试过程中可随时顺时针旋转开关至参数 I2 各量限测量电流，或逆时针旋转开关至参数 U1 各量限测量电压。也可将电压从 U2 输入，用1# 测量钳将电流从 I1 输入,开关旋转至参数 I1U2 位置,测量电压滞后电流的角度。同样测量过程中可随时旋转开关，测量 I1 或 U2 之值。

       6、三相三线配电系统相序判别

       旋转开关置U1U2位置。将三相三线系统的A相接入U1插孔，B相同时接入与U1对应的±插孔及与U2对应的±插孔，C相接入U2插孔。若此时测得相位值为300°左右，则被测系统为正相序；若测得相位为60°左右，则被测系统为负相序。换一种测量方式，将A相接入U1插孔，B相同时接入与U1对应的±插孔及U2插孔，C相接入与U2对应的±插孔。这时若测得的相位值为120°，则为正相序；若测得的相位值为240°，则为负相序。

       7、三相四线系统相序判别

       旋转开关置U1U2位置。将A相接U1插孔，B相接U2插孔，零线同时接入两输入回路的±插孔。若相位显示为120°左右，则为正相序；若相位显示为240°左右，则为负相序。

       8、感性、容性负载判别

       旋转开关置U1I2位置。将负载电压接入U1输入端，负载电流经测量钳接入I2插孔。若相位显示在0°～90°范围，则被测负载为感性；若相位显示在270°～360°范围，则被测负载为容性。

       9、显示屏角度选择

       若需改变显示屏角度，可用手指按压显示屏上方的锁扣钮，并翻出显示屏，使其转到最适宜观察的角度。

       10、电池更换

       当仪表液晶屏上出现欠电指示符号时，说明电池电量不足，此时应更换电池。更换电池时，必须断开输入信号，关闭电源。将后盖螺钉旋出，取下后盖后即可更换电池。

       11、警告

       （a）不得在输入被测电压时在表壳上拔插电压、电流测试线，

不得用手触及输入插孔表面，以免触电！

       （b）测量电压不得高于500V；

       （c）仪表后盖未固定好时切勿使用；

       （d）请勿随便改动、调整内部电路；

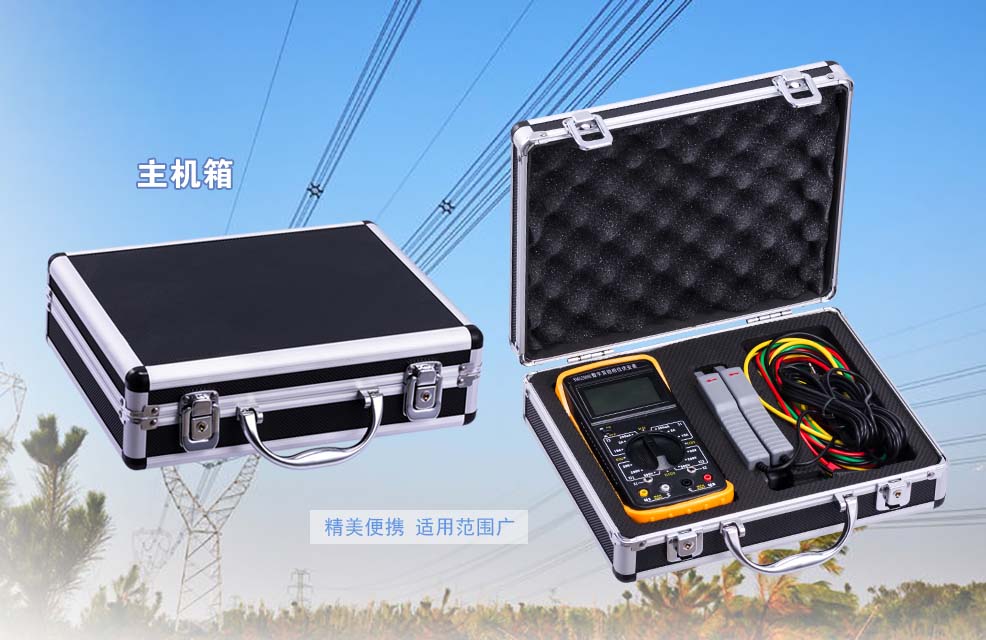

       12、成套配置

       （a）数字双钳相位伏安表：1块（配橡胶防护套）

       （b）使用说明书：1本

       （c）质量检验合格证：1个

       （d）配套钳形电流互感器：钳形电流互感器2 把

       （e）电压测试线：1套（四根）

       （f）铝合金包装箱：1个

现场巧用SFMG2000B数字双钳相位伏安表

1、如何用SFMG2000B数字双钳相位伏安表进行三相电压相序的测量？

       将UAB（或UAO）电压从U1端输入，UBC（或UBO）电压从U2端输入，测量其相位角φ，如φ=120°，则为正相序；如φ=240°，则为负相序。亦可用两把卡钳测量其三相电流的相序。

2、如何用SFMG2000B数字双钳相位伏安表进行感性电路、容性电路的判定？
       将被测电路的电压从U1端输入，电流经卡钳从I2插孔输入，测量其相位。若测得相位φ1小于90°，则电路为感性；若测得的相位大于270°，则电路为容性。
       将被测电路的电流经卡钳从I1插孔输入，电压从U2端输入，测量其相位，若测得相位φ2小于90°，则电路为容性；若测得的相位大于270°，则电路为感性。

3、如何用SFMG2000B数字双钳相位伏安表进行功率因数的测量？
       由2测得感性电路相位功率因数角φ1、容性电路电流超前于电压的相角φ2则可算出COSφ1、COSφ2为相应功率因数值。

4、如何用SFMG2000B数字双钳相位伏安表进行功率的测量？
       前面所述方法测得电压U、电流I及φ，由φ算出功率因数COSφ后，根据公式P=UIcosφ计算功率。

5、如何用SFMG2000B数字双钳相位伏安表进行变压器接线组别的检查？
       电力变压器常采用Y/YO-12，YO/△-11，Y/△-11三种接线组别。当采用Y/YO-12接法时，UAB与Uab同相，测其相位角为0°或360°；当采用Y/△-11或YO/△-11接法时，Uab与UAB间相位角为30°即Uab超前UAB相位30°（脚标A、B表示高压绕组端，a、b表示低压绕组端，0表示有中线联接。）

6、如何用SFMG2000B数字双钳相位伏安表进行三相绕组联接方式的判别？
       不论三相交流发电机的三相绕组或三相负载，或三相变压器的高、低压绕组，其联接方式都有星形（又称Y形）联接和三角形（又称△形）联接方式。当采用星形（Y形）联接时，测得UAB与UA间相位角为30°（UAB超前UA相位角）；测得Uab与Ua间相位角为30°（Uab超前Ua相位角）。当三相负载或三相变压器的低电压绕组采用三角形（△11形）联接时，Uab超前Ua，其相位角为60°。

7、如何用SFMG2000B数字双钳相位伏安表进行三相二元件有功电度表接线正确性的判断？
       考虑到电流的进出和三相电压相序，七条输入线有48种组合，这48种中只有两种是正确的，错误的有46种（其中不转12种，顺转数字不准有10种，反转有12种，随COSφ变化，时顺转、时反转的有12种）。使用该相位表能方便的读测相位关系，判断出两种正确的接线。即测取UAB与IA相位角等于φ1，UCB与IC相位角等于φ2（是电压超前电流的相角），若φ1-φ2=±300°，则接线正确。

8、如何用SFMG2000B数字双钳相位伏安表进行估断电度表运行的快慢？
       根据公式：T=3600n/NP（秒），先计算出电度表转n圈时所用的理论时间T。式中：P—测定时电度表的负载功率（KW）；N—电度表的常数（转/KWH），标在电度表表盘上，然后测出电度表转n转时，实际所用时间t，比较t与T就可判断电度表运行快慢。

9、如何用SFMG2000B数字双钳相位伏安表进行漏电流的测量？
       该相位表具有极高的电流分辩率，可作漏电流表使用。
       i.对于两相设备，当设备不漏电时，两线电流大小相等，方向相反，两线电流之和为零，如果让两条线同时经钳口通过，则仪表电流显示为零。如果有漏电，则两线电流不等，这时相位表电流示数即为漏电流。
       ii.对于三相三线设备，当设备不漏电时，三相线电流之和应为零，如果让三条线从钳口通过，则相位表电流正常显示应为零；如果有漏电，则相位表电流示数为漏电流数。
       iii.对于三相四线设备，当设备不漏电时，四线电流之和为零，如果让四条线从钳口通过，则相位表电流正常显示应为零；如果有漏电，则相位表电流示数为漏电流数。

数字双钳相位伏安表的妙用

       关键词：相位表、双钳相位表、双钳相位伏安表、钳形相位表、钳形相位伏安表、数字双钳相位表、数字式双钳相位表、低压伏安相位检测表、手持式数字双钳相位伏安表

       数字双钳相位伏安表是一种具有多种电量测量功能的便携式仪表。该表最大特点是可以测量两路电压之间、两路电流之间及电压与电流之间的相位和工频频率。

一、主要技术指标

       1.量程

       ◆ 相位：0-360°

       ◆ 电压：0-200V/500V

       ◆ 电流：0-200mA/2A/10A

       2.基本误差（在参比条件下的准确度）

       ◆参比条件：

       ◆  相位：1.0级

       ◆  电压：

       ◆ 电流：

       3. 输入阻抗

       ◆  电压测量时各档为2MΩ

       ◆ 相位测量时，电压输入阻抗>500KΩ

二、使用方法举例
       本数字双钳相位伏安表除了能够直接测量交流电压值、交流电流值、两电压之间、两电流之间及电压、电流之间的相位和工频频率外，还具有其他测量判断功能。
       1.感性电路、容性电路的判定
       将被测电路的电压从U1端输入、电流经卡钳(钳型电流互感器)从I2插孔输入，测量其相位。若测得相位小于90°，则电路为感性；若测得的相位大于270°，则电路为容性。
       2.三相电压相序的测量
       将UAB(或UAO)电压从U1端输入，UBC(或UBO)电压从U2端输入，测量其相位角Φ。若Φ=120°，则为正相序；若Φ=240°，则为负相序。
       3.检查变压器的接线组别
       我国电力变压器采用Y/YO-12，YO/Δ-11，Y/Δ-11三种接线组别。当采用Y/YO-12接法时，UAB与Uab同相，测量其相位角为0°或360°；当采用YO/Δ-11或Y/Δ-11接法时，Uab与UAB间相位角为30°，即Uab超前UAB相位30°(脚标A、B表示高压绕组端，a、b表示低压绕组端；O表示有中线联接)。
       4.三相二元件有功电能表接线正确性判断
       考虑到电流的进出和三相电压相序、七条入线有48种组合；这48种中只有两种是正确的，其余46种是错误的。使用本仪表能方便的读测相位关系，判断出两种正确的接线，即测取UAB与IA相位角等于Φ1，UCB与IC相位角等于Φ2，Φ1-Φ2=±300°。
       5.估计判断电能表运行的快慢
       在现场，根据公式：T=3600n/NP(秒)，计算理论时间，测定运行中的电能表是快还是慢。
       式中P为测定时加于电能表的功率(kW)，P=UICOSΦ；
       N为电能表的常数(转/kWh)：
       n为计算理论时间所取的转数；
       T为理论时间。
       电能表快慢由T-t确定。t为电能表转n转时，实际所用的时间。

三、结束语
       本数字双钳相位伏安表具有体积小，重量轻，结构简单，操作方便，使用电池供电，数字显示测量结果，携带方便等优点，对测量三相电路具有很强的功能，是电力部门、工厂和矿山、石油化工、冶金系统正确把握电力使用情况，进行二次回路检查的理想仪表。
