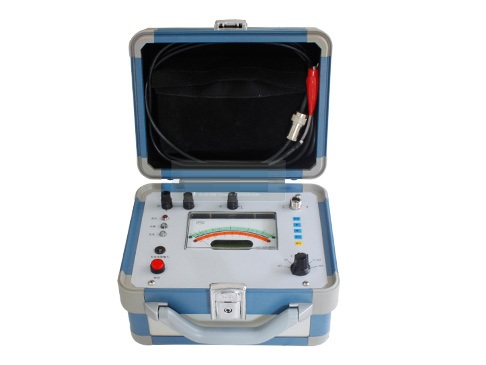

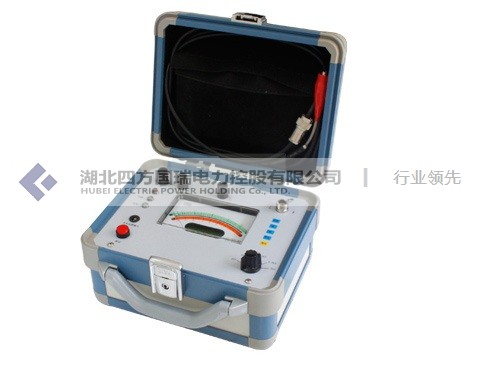

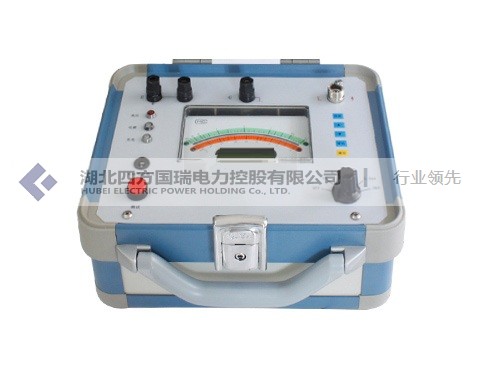

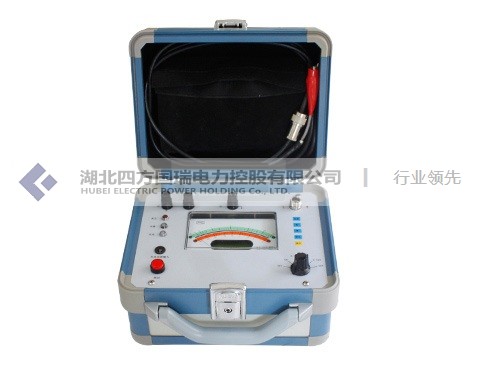

SFBC2012智能双显绝缘电阻测试仪【厂家直供】

  • 适用于测量大容量变压器、互感器、发电机、高压电动机及避雷器等绝缘电阻的测试
  • 参考标准: DL/T911-2004
    • 采用嵌入式工业单片机和实时操作软件系统
    • 机械表头与液晶屏合二为一。双刻度显示,量程自动转换
    • 多种电压输出选择 (500V、1000V、2500V、5000V)


  • ㊣ 湖北大型电力试验设备生产基地
  • ㊣ 始于1986年,30多年生产制造经验,只专注电力试验设备领域,品质更有保障

  • 产品咨询、购买、维护服务,欢迎致电 027-61903638 联系我们
  • 简介
  • 参数
  • 附件
  • 保修
  • 说明书/证书
  • 经验库

产品简介

我公司生产的SFBC2012智能双显绝缘电阻测试仪采用嵌入式工业单片机实时操作系统,超薄形张丝表头与图形点阵液晶显示器完美结合,该系列表具有多种电压输出等级(500V、1000V、2500V、5000V)、容量大、抗干扰强、指针与数字同步显示、交直流两用、操作简单、自动计算各种绝缘指标(吸收比、极化指数)、各种测量结果具有防掉电功能等特点。是测量大容量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。

产品特征

1、有多种电压输出选择 (500V、1000V、2500V、5000V),测量电阻量程范围可达0~200GΩ,电阻量程范围可自动转换,并有相应的指示;
2、两种方式同步显示绝缘阻值。机械指针采用超薄型张丝结构抗震能力强。机械指针的采用可容易观察绝缘电阻的变化范围,点阵液晶屏的采用可指导用户操作仪表并可精确得出测量结果;
3、机械表头与液晶屏合二为一。双刻度显示,量程自动转换。彩色刻度易于读识,并有LED显示相应色彩;
4、采用嵌入式工业单片机和实时操作软件系统。自动化程度高、抗干扰能力强,仪器可自动计算吸收比和极化指数,无须人工干预;
5、操作界面友好,各种测量结果具有防掉电功能,可连续存储20次的测量结果;
6、仪表产生高压时,有提示音输出;
7、内置残留高压放电电路,测试完毕可自动放掉被测设备上的残留高压;
8、交直流两用,配置可充电池和交流适配器;
9、仪表采用便携式设计,便于野外操作;
10、高压短路电流≥3.5mA,是测量大型变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。

产品别称

数字兆欧表、指针兆欧表、绝缘表、绝缘电阻测试仪、高压绝缘电阻测试仪、绝缘电阻测量仪

产品参数

型       号 BC2012
输出电压 500VDC 1000VDC 2500VDC 5000VDC
精 度 温度 23℃±5℃
绝缘电阻 1MΩ~20GΩ
±5%
2MΩ~40GΩ
±5%
5MΩ~100GΩ
±5%
10MΩ~200GΩ
±5%
输出电压 4MΩ~20GΩ
0~+10%
8MΩ~40GΩ
0~+10%
20MΩ~100GΩ
0~+10%
40MΩ~200GΩ
0~+10%
高压短路电流 ≥3.5mA
工作电源 8节AA型充电电池,外置充电适配器
工作温度及湿度 -10℃~40℃,最大相对湿度85%
保存温度及湿度 -20℃~60℃,最大相对湿度90%
绝缘性能 电路与外壳间电压为1000V DC时,最大2000MΩ
耐压性能 电路与外壳间电压为2500V AC时,承受1分钟
尺       寸 260×200×170mm3(L×W×H)
重       量 2.5KG
附       件 测试线一套,说明书,合格证,充电适配器,电源线

产品附件

本产品详细清单,请以说明书或代销合同为准

名称 说明 数量
仪器 / 1台
电源线 / 1根
测试线 / 1根
充电器(充电电源) / 1个
电池 / 8节
说明书 / 1本
检验报告 / 1份
合格证 / 1张

售后客服


★★★★★ 客服服务中心:027-61903638,我们将尽快安排电力工程师为您及时解答!

保修承诺


三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北四方国瑞电力控股有限公司长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是四方国瑞生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!

资料下载


文件名 点击下载
SFBC2012智能双显绝缘电阻测试仪【厂家直供】 说明书
SFBC2012智能双显绝缘电阻测试仪【厂家直供】 检定证书 点击下载


           索取资料方式>   客服QQ :3173906661    人工客服:027-61903638   技术部:13871319625  邮箱:SFDL1996@163.com

经验库



数字式兆欧表的注意事项

   湖北四方国瑞电力研制的数字式兆欧表的注意事项如下:
        1
、存放保管本表时,应注意环境温度和湿度,放在干燥通风的地方为宜,要防尘、防潮、防震、防酸碱及腐蚀气体。
        2
、测物体为正常带电体时,必须先断开电源,然后测量,否则会危及人身设备安全!本表EL端子之间开启高压后有较高的直流电压,在进行测量操作时人体各部分不可触及。
        3
、本仪表为交直流两用,不接交流电时,仪表使用电池供电,接入交流电时,优先使用交流电。
        4
、当表头左上角显示“←”时表示电池电压不足,应更换新电池。仪表长期不用时,应将电池全部取出,以免锈蚀仪表。



数字兆欧表的使用方法有哪些?

       数字兆欧表又叫摇表亦或叫绝缘电阻测试仪,是一种简便、常用的测量高电阻的直读式仪表,可用来测量电路、电机绕组、电缆、电气设备等的绝缘电阻。兆欧表上有3个分别标有接地(N)、电路(U)、保护环(G)的接线柱,使用时不仅要接线正确,端钮拧紧,兆欧表的使用方法及注意事项:

       1、测量前先将兆欧表进行一次开路和短路试验,检查兆欧表是否正常。具体操作为:将两连接线开路,摇动手柄指针应指在无穷大处,再把两连接线短接一下,指针应指在零处。

       2、被测设备必须与其他电源断开,测量完毕一定要将被测设备充分放电(约需2~3分钟),以保护设备及人身安全。

       3、兆欧表与被测设备之间应使用单股线分开单独连接,并保持线路表面清洁干燥,避免因线与线之间绝缘不良引起误差。

       4、摇测时,将兆欧表置于水平位置,摇把转动时其端钮间不许短路。摇测电容器、电缆时,必须在摇把转动的情况下才能将接线拆开,否则反充电将会损坏兆欧表。

       5、为了防止被测设备表面泄漏电阻,使用兆欧表时,应将被测设备的中间层(如电缆壳芯之间的内层绝缘物)接于保护环。

       6、摇动手柄时,应由慢渐快,均匀加速到120rmin,并注意防止触电。摇动过程中,当出现指针已指零时,就不能再继续摇动,以防表内线圈发热损坏。

       7、禁止在雷电天气或在邻近有带高压导体的设备处使用兆欧表测量。

       8、应视被测设备电压等级的不同选用合适的绝缘电阻测试仪。一般额定电压在500伏以下的设备,选用500伏或1000伏的兆欧表;额定电压在500伏及以上的设备,选用1000~2500伏的兆欧表。量程范围的选用一般应注意不要使其测量范围过多的超过所测设备的绝缘电阻值,以免使读数产生较大的误差。



兆欧表测量绝缘电阻的注意事项

        1、使用兆欧表测量绝缘电阻时,应该注意哪些事项?

答:⑴、测量设备的绝缘电阻时,必须先切断电源。对具有较大电容的设备(如电容器、变压器、电机及电缆线路)必须先进行放电;

⑵、兆欧表应放在水平位置,在未接线之前,先摇动兆欧表看指针是否在“∞”处,再将(L)和(E)两个接线柱短路,慢慢地摇动兆欧表看指针是否指在“零”处,对于半导体型兆欧表不宜用短路校检;

⑶、兆欧表引线应用多股软线,而且应有良好的绝缘;

⑷、不能全部停电的双回架空线路和母线,在被测回路的感应电压超过12伏时,或当雷雨发生时的架空线路及与架空线路相连接的电气设备,禁止进行测量;

⑸、测量电容器,电缆、大容量变压器和电机时,要有一定的充电时间,电容量愈大,充电时间应愈长。一般以兆欧表转动一分钟后的读数为准;

⑹、在摇测绝缘时,应使兆欧表保持额定转速。一般为120/分,当测量物电容量较大时,为了避免指针摆动,可适当提高转速(如130/分);

⑺、被测物表面应擦试清洁,不得有污物,以免漏电影响测量的准确度。



         2、用兆欧表测量绝缘时,为什么规定摇测时间为1分钟?

答:用兆欧表测量绝缘电阻时,一般规定以摇测一分钟后的读数为准备。因为在绝缘体上加上直流电压后,流过绝缘体的电流(吸收电流)将随时间的增长而逐渐下降。而绝缘的直流电阻率是根据稳态传导电流确定的,并且不同材料的绝缘体,其绝缘吸收电流的衰减时间也不同。但是试验证明,绝大多数材料其绝缘吸收电流经过一分钟已趋于稳定,所以规定以加压一分钟后的绝缘电阻值来确定绝缘性能的好坏。



         3、怎样选用兆欧表

答:兆欧表的选用,主要是选择其电压及测量范围,高压电气设备需使用电压高的兆欧表。低压电气设备需使用电压低的兆欧表。一般选择原则是:500伏以下的电气设备选用500~1000伏的兆欧表;瓷瓶、母线、刀闸应选用2500伏以上的兆欧表。兆欧表测量范围的选择原则是:要使测量范围适应被测绝缘电阻的数值免读数时产生较大的误差。如有些兆欧表的读数不是从零开始,而是从1兆欧或2兆欧开始。这种表就不适宜用于测定处在潮湿环境中的低压电气设备的绝缘电阻。因为这种设备的绝缘电阻有有可能小于1兆欧,使仪表得不到读数,容易误认为绝缘电阻为零,而得出错误结论。



         4、简述用兆欧表测量绝缘电阻的具体步骤

答:(1)将被测设备脱离电源,并进行放电,再把设备清扫干净。(双回线,双母线,当一路带电时,不得测量另一路的绝缘电阻)
        (2)
测量前应先对兆欧表做一次开路试验(测量线开路,摇动手柄,指针应指"")和一次短路试验(测量线直接短接一下,摇动手柄,指针应指"0"),两测量线不准相互缠交。
        (3)
在测量时,兆欧表必须放平。以120rmin的恒定速度转动手柄,使表指针逐渐上升,直到出现稳定值后,再读取绝缘电阻值(严禁在有人工作的设备上进行测量)
        (4)
对于电容量大的设备,在测量完毕后,必须将被测设备进行对地放电(兆欧表没停止转动时及放电设备切勿用手触及)
        (5)
记录被测设备的温度和当时的天气情况。



数字兆欧表的使用与维护

        数字兆欧表由中大规模集成电路组成。输出功率大,短路电流值高,输出电压等级多(每种机型有四个电压等级)。数字兆欧表的工作原理为由机内电池电源经DC/DC变换产生的直流电压由E级出经被测试品到达L级,从而产生一个从EL级的电流,经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由 LCD显示出来。

        数字兆欧表是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它使用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。



数字兆欧表有以下特点:

        1.输出功率大、带载能力强、抗干扰能力强。

        2.数字兆欧表外壳由高强度铝合金组成,机内设有等电位保护环和四级有源低通滤波器,对外界工频及强电磁场可起到有效的屏蔽作用。对容性试品测量由于输出短路电流大于1.6mA,很容易使测量电压迅速上升到输出电压的额定值。对于低电阻值测量由于采用比例法设计故电压下落并不影响测试精度。

        3.数字兆欧表不需要人力作功,由电池供电,量程可自动转换。一目了然的面板操作和显示,使得测量十分方便和迅捷。



数字兆欧表保养及注意事项:

        1.存放保管数字兆欧表时,应注意环境温度和湿度,放在干燥通风的地方为宜,要防潮、防尘、防爆、防酸碱及辅气体。

        2.被测物体为正常带电体时,必须先继开电源,然后测量,否则会危及人身设备安全!本表 E L 端子之间开启高压后有较高的直流电压,在进行测量操作时人体各部分不可触及。

        3.数字兆欧表配有可充电电池组。当机内可充电电池组低于 7.2V 时,表头左上角显示欠压符号。提示要及时对机内电池组充电 8 小时左右,直至面板上充电指示灯变暗以及熄灭。仪表长期不用时,应定时对可充电电池组进行充电维护。



数字兆欧表操作方法:

        1.开启电源开关,选择所需要的电压等级,轻按一下指示灯亮代表所选电压档,轻按一下高压启停键,高压指示灯亮,显示的稳定数值即为被测的绝缘电阻值,关闭高压时只需再按一下高压键,关闭整机电源时按一下电源OFF.

        2.数字兆欧表接线端子符号含义

        数字兆欧表测量绝缘电阻时,线路L与被测物同大地绝缘的导电部分相接,接地 E与被测物体外壳或接地部分相接,屏蔽 G与被测与被测物体保护隐蔽部分相接或其他不参与测量的部分相接,以消除表泄露所引起的误差。测量电气产品元件之间绝缘电阻时,可净 L E端接在任一组线头上进行。如测量发电机相间绝缘时,三组可轮流交换,空出的一相应安全接地。



高压数字兆欧表的使用方法及要

一、高压数字兆欧表使用方法
        1.
测量前,应将兆欧表保持水平位置,左手按住表身,右手摇动兆欧表摇柄,转速约120r/min,指针应指向无穷大(∞),否则说明兆欧表有故障。
        2.
测量前,应切断被测电器及回路的电源,并对相关元件进行临时接地放电,以保证人身与兆欧表的安全和测量结果准确。
        3.
测量时必须正确接线。兆欧表共有3个接线端(LEG)。测量回路对地电阻时,L端与回路的裸露导体连接,E端连接接地线或金属外壳;测量回路的绝缘电阻时,回路的首端与尾端分别与LE连接;测量电缆的绝缘电阻时,为防止电缆表面泄漏电流对测量精度产生影响,应将电缆的屏蔽层接至G端。
        4.
兆欧表接线柱引出的测量软线绝缘应良好,两根导线之间和导线与地之间应保持适当距离,以免影响测量精度。
        5.
摇动兆欧表时,不能用手接触兆欧表的接线柱和被测回路,以防触电。
        6.
摇动兆欧表后,各接线柱之间不能短接,以免损坏。
二、电子兆欧表的使用方法及要求
        1
、测量前检测仪表是否正常
           A
、开机检查显示,正常显示OL;
           B
、看档位是否可以正常转换(一般都有档位选择即电压选择)
           C
、按下测试键检查有无相应电压输出,方法: 用一台普通万用表选择直流电压最高档位,然后将表笔插入兆欧表输出端,按下兆欧表测试键观测万用表上有无相应电压值的显示;
        2
、测量前准备工作完成后进入实地测量
           A
、如果测量时显示OL,有可能被测电阻超出仪表测量范围可以转换档位(MΩ、GΩ,根据仪表本身功能配置来定);
           B
、仪表没有电压输出无法测试,可根据第一款中相关介绍进行检测;
        3
、电子兆欧表多采用倍压电路,五号电池或者九伏电池供电工作时所需供电电流较大,故在不使用时务必要关机(即便有自动关机功能的建议用完后就手动关机)以上只是一点点关于兆欧表的使用方法。
