如何测量接地电阻

       在接地装置中有两个重要参数：1、接地电阻值；2、接地网结构。现在看来，虽然接地网的结构和系统等电位很重要，但是低阻的接地装置，是设备正常、安全运行的基础。特别是在防雷接地，要在瞬间将几十KA的雷电流泄流到大地，接地电阻越小散流越快，雷击后高电位保持的时间就短，危险性就小。总之接地电阻越小，效果越好，被保护的对象就越安全。

       对接地电阻测量的准确性是判断接地装置是否合格的重要因素。我们在日常的工作中不管是工程方还是检测机构和承建方，对接地电阻的测量方法都存在着异议，特别是不同方式进行测量时出现的测量值相差很大，更是不知道怎么判断。值得提出的是，在我们有些地方的检测机关中，甚至有很多检测人员不懂得测量原理，使得测量值无法准确。有个检测机构的工程师用4102电子表检测一个地网时，他先在水泥地上倒两处水把电压极、电流极往上一放；再用100M长的6平方多股铜线接到接地极上（线是卷在一起的），测量结果是5欧姆。在我的要求下把100M线展开，电压、电流极不变，测得结果是2欧姆。再把电压、电流极插在分布均匀的土壤里，测得的结果是1.2欧姆。再把100M线改成5M线，测得结果为0.4欧姆。从上面的例子分析来看，我们可以总结如下几个结论：

       1、测量线的加长，特别是卷在一起，由于电感大，测量值偏高很大。所以在我们测量高楼接地值的时候，拉长线测量接地值是不准确的。这是因为高层建筑测量时，高层建筑物接地引线与地之间存在着一定的阻值（R地线）另外从高层建筑物上面测量点向地面仪表所引接的测试线，在空中的部分存在线电感。（WL）所以高层建筑接地点测量的阻值为R=R地线+WL+R地。地面测量接地电阻R=R地。

       测量数据比地面测量时跳动要严重，这是因为测试线在空中的加长，如同一根天线将空中一些无线电、电磁杂波等信号通过测试线引向仪表，而产生严重干扰，使测量数据跳动，解决的方法是，用一根同轴线作为测试引线，将同轴线和芯线连接在一起，并接在测试点上。将同轴线另一端的屏蔽线接在仪表的C2端上（即电流极），将同轴线的芯线接在仪表P2端上（即电压极），这样能较好地解决测量高层接地电阻由于引线过长造成干扰影响。

       2、102电子表测量接地体，用水渗透接触电压、电流极时，由于接触不好产生的接触电阻大，影响测量真值。只有在没有地方插电压、电流极时才采用这种方法，但是必须是真正水渗透到土壤，电压、电流极必须是和水良好接触。尽量减少接触电阻，减少误差。

       地网工频电阻的测试

       测试基本原理：对地网注入电流，测其电压，计算电阻，R=U/I
       常用仪器：地阻测试仪、电流电压表（现已经做成大电流专用测试仪，电力系统常用）

       测试方法;

       d大于2－5倍地网平面对角长度D。
       普通地阻测试仪（摇表、4102等电子表）：小型地网，地阻大于0.5欧，X/d=0.5。

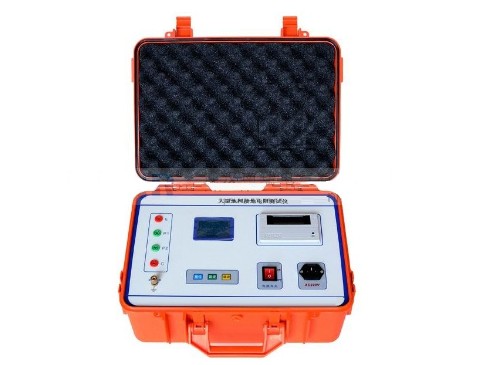

       大电流专用测试仪：大型地网，地阻小于0.5欧，当测试点是地网中心点时，x/d=0.618。当测试点是地网的边缘点时，x/d=0.5-0.55。

       实际测试时，电压极前后移动d的5％左右共测得3个地阻值，如这3个值相差不大（一般要求10％内，DL大量75/92规定为5％），则这3个值得平均为地网接地工频电阻的真值。如3个结果相差悬殊，则说明d和x的值不对，需要调整。

       测试时还要考虑测试方向的地下结构，是否有大型金属物、管道、下水道等。这些都对测试结果有很大影响。因为影响了x/d值。

       最终测试值：如场地许可，多个方向都测试，电流极与电压极成30度测试。只要方法正确，取其中的最小值为地网接地工频电阻的真值。
       在测接地电阻时，有些因素造成接地电阻不准确：

       1、（地网）周边土壤构成不一致，地质不一，紧密、干湿程度不一样，具有分散性，地表面杂散电流、特别是架空地线、地下水管、电缆外皮等等，对测试影响特别大。解决的方法是，取不同的点进行测量，取平均值。

       2、测试线方向不对，距离不够长，解决的方法是，找准测试方向和距离。

       3、辅助接地极电阻过大。解决的方法是，在地桩处泼水或使用降阻剂降低电流极的接地电阻。

       4、测试夹与接地测量点接触电阻过大。解决的方法是，将接触点用锉刀或砂纸磨光，用测试线夹子充分夹好磨光触点。

       5、干扰影响。解决的方法，调整放线方向，尽量避开干扰大的方向，使仪表读数减少跳动。

       6、仪表使用问题。电池电量不足，解决的方法是，更换电池。仪表精确度下降，解决的方法是，重新校准为零。

       接地电阻的测试值的准确性，是我们判断接地是否良好的重要因素之一。测值一旦不准确要不就要浪费人力物力（测值偏大），要不就会给接地设备带来安全隐患（测值偏小）。所以在我们工作中一定要正确使用测量工具，科学制定测量方法和科学得出准确数据。

接地电阻测试仪的选型说明

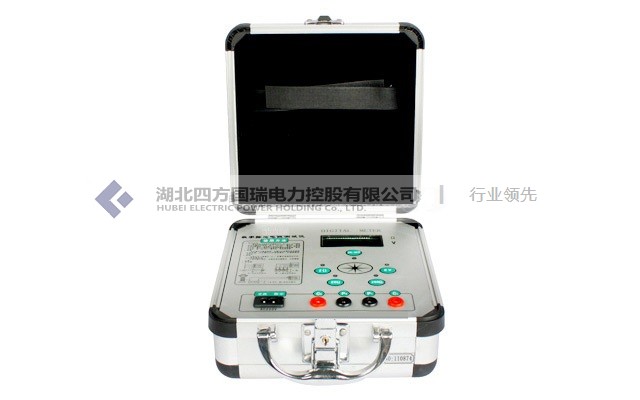

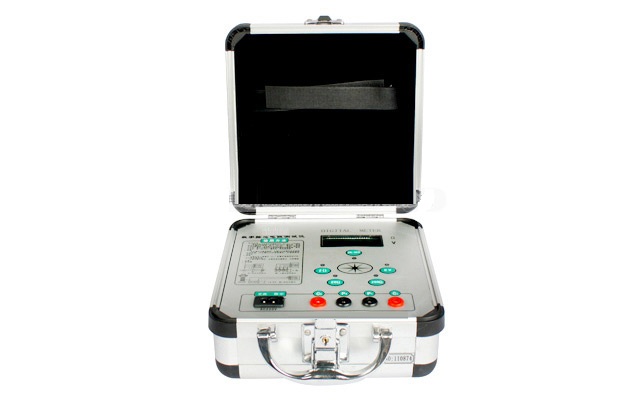

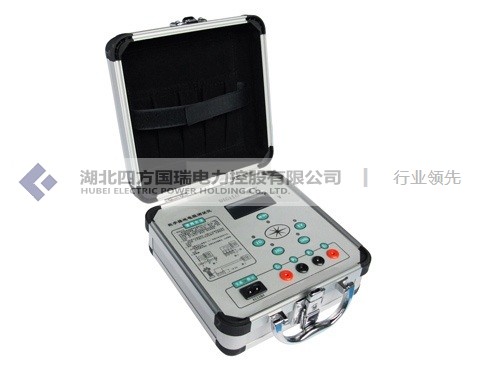

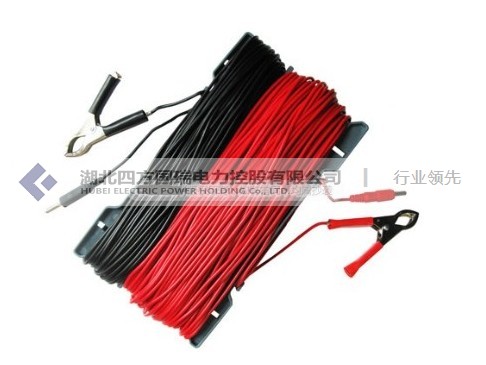

       接地电阻测试仪的选型叙述接地电阻测试仪的分类、原理、选购方法市面上常见的接地电阻测试仪有三大类：指针式、数字式四方国瑞的SF2571数字接地电阻测试仪）、钳式，指针式与数字式都得需要打辅助地棒，大家都见过或用过，再次不再累述。而钳式的又分为两种单钳式及双钳式（SF5600双钳多功能接地电阻测试仪），下面我们具体谈谈钳式接地电阻测试仪的选购与使用。

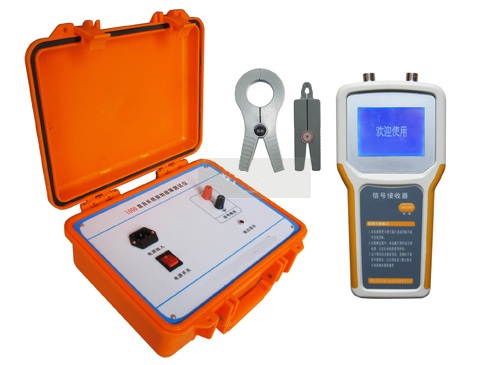

       钳式接地电阻测试仪的工作原理是：利用仪器本身产生的电动势在测量中形成回路而产生电流，从而根据电工原理得出接地电阻但这个电阻是总的接地电阻，这一点请务必留意，下面很快就涉及到这个问题。因此要采用钳式接地电阻测试仪而省却打辅助地棒的麻烦，有个前提条件那就是必须形成完整回路。对于多端接地的被试物例如输电系统杆塔接地，由于接地端比较多其他点的接地电阻并联值很小，因此不管用单钳式还是双钳式所测得值都比较准确，但如果是接地端比较少的被试物，由于其他点的接地电阻并联值与被测端相差不大，用单钳式接地电阻测试仪所测得值就偏差很大，更别说单端接地的被试物了。这种情况下就不能选择单钳式接地电阻测试仪，必须选择双钳式接地电阻测试仪如SF5600双钳多功能接地电阻测试仪。对于单端接地的被试物单钳式接地电阻测试仪无能无力，即使你人为创造接地端形成回路，所测得值也偏差很大，这是由他的工作原理决定的。而用双钳式接地电阻测试仪就能基本解决这个问题，具体工作原理及使用方法由于篇幅太大，单凭文字叙述也很难说清楚，敬请在我公司网站站内搜索中输入SF5600双钳多功能接地电阻测试仪定位后下载详细说明书，里面有详尽的原理及使用说明。

       总之，打辅助地棒的接地电阻测试仪虽然麻烦但测量精度高、适用面广，虽然不能判断断开故障但不影响他的大部分功能，因此市面上还是比较普及的，单钳式接地电阻测试仪虽然不用打辅助地棒，能够判别断开故障，但又受限较多不能通用，双钳式接地电阻测试仪解决了这个难题，但价格较贵限制了它的普及，因此具体采用哪种型号请使用者据实斟酌采购。

检测接地电阻读数不准确状况分析

一、引起接地电阻检测不准确或示值不稳甚至出现负值的原因

       因接地电阻检测仪是由许多精密的电子元器件构成，有比较长的检测线，在不良环境及操作的影响下，往往引起测量误差，难以确认所测接地电阻的准确值，其主要有以下因素：

       （1）地表处存大电位表，多处有独立接地的存在，如工厂、综合楼等的变压器接地，由于多种原因，引起接地电阻变大、变压器本身绝缘变差，产生漏电现象，使接地极周围产生电位差，如果检测棒放在其周围，就将影响测量准确度。

       （2）被测接地极本身存有交变电流（用电设备绝缘不好，部分短路引起的泄露现象，引下线附近有并接的高压电源干扰）；以前的早期建筑物结构比较混乱，接线零乱，有时甚至地零线电位差在100V电压以上，直影响到接地电阻的测量误差。

       （3）接触不良（包括仪器本身）：接地电阻测试仪接线连接处，由于经常弯曲使用，容易折断，而由于保护套的存在，又很难发现，造成时断时通的现象；另外，由于检测棒及鳄鱼并使用时间长，有氧化锈蚀现象，也可造成接触不良；如果被测接地极氧化严重去绣不好，则也会影响测量读数。

       （4）附近有发射机、天线等发出的强电磁场存在：在大功率的发射基地附近，如移动、微波、BP机等通信发身场，高压变电所及高压线路附近，大功率设备频繁起动场所。

       （5）接地装置和金属管道所埋地比较复杂时也可引起接地电阻测量不良或不稳，如加油站、化工厂等，由于地下金属管道布置复杂，按照正常检测连线时，地下金属道貌岸然的存在，实际上改变了测量仪各端的电流方向，常引起测量值为零或负值现象，如果同一场地存在不同的土壤电阻率，也可引起这种现象。

       （6）检测高层建筑时，过长的检测线感应出电压而引起检测误差，同时长线本身也有线阻存在。

       （7）用土壤电阻率很大，吸水性特差的砂性土作为整层建筑基础垫层时，往往测出的接地电阻是偏大的。

       （8）操作不按使用说明书规定的方法进行，仪器本身维护不当，使用带病，超检仪器。


二、避免方法

       （1）在检测加油站及液化气站以及高层建筑物接地电阻及静电接地电阻时，因埋入地下的金属（油、气）管和接地装置以及金属器件的布置不是很正确地在图上标出，因此检测接地电阻时的检测表棒的放置方向和距离对测量值影响很大，通常表现为随着方向和距离不同，数值也不一样，有时测量值甚至会出现负值的情况。特别是加油站等金属管道埋地设施场所的检测，常会出现。解决的办法是：检测前了解地下金属管道的布置情况，不仅要查看接地装置图，还要查看其他地下金属管道的布置图，选择影响尽可能小的地方放置P、C接地极。

       （2）接地引下线有断接卡的地方，尽可能断开进行检测，避免其它设备对检测的影响。

       （3）检测时出现异常，应查明原因，或者不同时间、不同方向和地点分别检测对比，得出正确的检测值。

       （4）为了避免在高电磁场下引线受电磁干扰，应相对缩短检测引线，引线的内径使用合格的多股金属线。

       （5）在高电阻率砂石垫层的地方检测接地电阻时，P、C接地极应放在潮湿和与大地导电良好的地方，这样测出的接地电阻相对正确一些。

       （6）检测应按操作规程进行，检测仪器要经常维护，定时检定，不使用超检仪器。


     湖北四方国瑞电力，是专业生产数字接地电阻测试仪、双钳多功能接地电阻测试仪、钳型接地电阻测试仪等接地表的直销厂家，我司生产的接地电阻测试仪抗工频干扰能力强、精度高、不需人工调零、体积小、重量轻、便携带。

排除接地电阻读数不准确的几种方法

       在防雷检测中，引起接地电阻读数不准确的因素很多。总结起来一般有以下九个方面的原因。

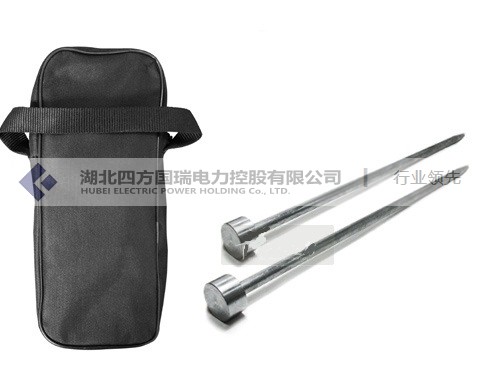

       第一，由于接地电阻测试仪是通过铁钎发射和接收电流来测试接地体的地电阻，所以两铁钎之间及两钎与接地体之间距离太近时将产生相互干扰，并由此产生误差。因此，在测量时。接地体、电压极、电流极顺序布置，三点成直线，彼此相距20 m。

       第二，铁钎插地深度应大于铁钎长度的 1／4，否则，将产生测试误差。因此。在检测时应尽量将铁钎打深。

       第三，被测接地极在“公用地”情况下，因设备绝缘不好或短路，引起接地装置对地产生一定的地电压，测量时使读数不稳定。此时应断电进行检测，或有断接卡的地方断开进行检测，避免地电压对检测的影响。

       第四，接触不良。被测物体生锈或者检测线折断时，检测时会发现时断时通或者电阻较大的现象。此时应首先除锈，如果仍不能排除，用万用表的电阻档检查检测线的导通性。

       第五，检测高层建筑时，使用线过长、过粗，使线阻和感应电压增大而引起测量误差。此时应使用线阻比较低的导线，尽量减小测量误差。

       第六，当所测的地方有垫土或沙石等材料时，因上下两层土壤电阻率不同而引起测量误差。此时应打深铁钎，使它和垫层下的土壤充分接触或避开垫土层，使测量误差减小。

       第七，当所检测的接地装置和金属管道等金属物体埋地比较复杂时，可能会改变测量仪器各极的电流方向而引起测量不良或不稳。此时应首先了解接地体和金属管道的布局图，选择影响相对较小的地方进行测量。

       第八，因地表存在电位差或强大磁场而引起测量不准确。此时应尽量远离电位差大的地方或强大磁场的地方，如不可避免，应相对缩短检测线，减小测量误差。

       第九，未按说明书操作，仪器有故障没有及时维修，仪器不准确或长期没有鉴定等因素，也会引起测量误差。
