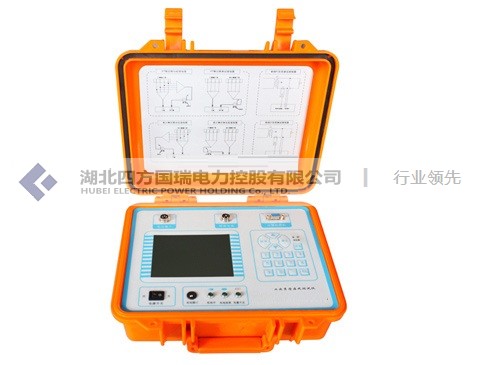

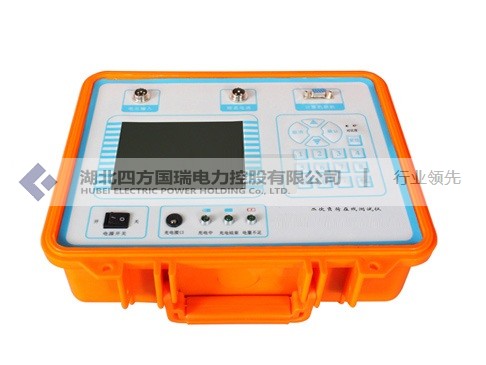

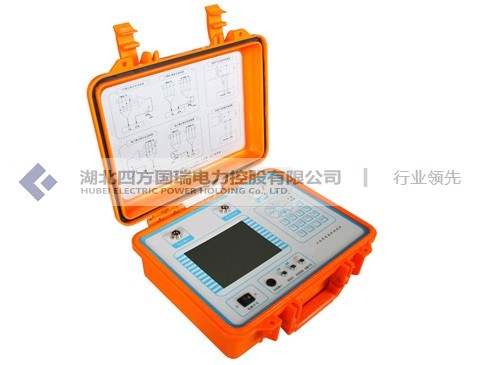

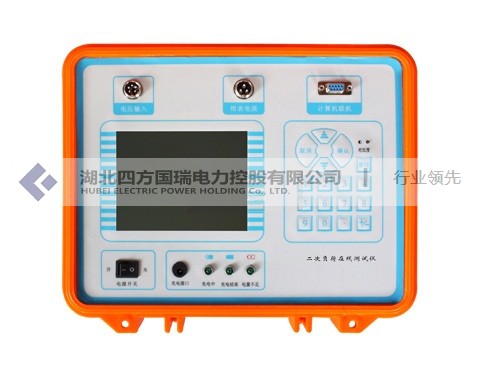

SFFH-A二次负荷在线测试仪【厂家直供】

产品参数

产品附件

本产品详细清单，请以说明书或代销合同为准

售后客服

保修承诺

资料下载

文件名	点击下载
SFFH-A二次负荷在线测试仪【厂家直供】 说明书
SFFH-A二次负荷在线测试仪【厂家直供】 检定证书	点击下载

经验库

二次负荷在线测试仪操作说明

       二次负荷在线测试仪，提供PT、CT二次负荷测量，电压、电流、相位频率、有功、无功、视在功率、功率因数等个电气量的测量。

一  操作说明

       1．按键使用方法

       “0”～“9”键使用时只需按一下，就可将数字输入；下半部“A”～“Z”的26个英文字和的特殊字符使用时，从左至右分别连着按一下、二下、三下、四下、五下，就可将这些英文字和特殊字符输入。在输入时因考虑输入稳定，所以响应较慢，请输入一位后，稍等一下，显示后再输下一位。如果该位输错了，只须按“ ↑”键，退回前一位后重输即可。

       “上页”、“下页”是在屏幕翻页时使用， “取消”、“确定”、“复位”键在下面操作步骤中说明使用方法

       2．主界面介绍

       主界面由8个系统组成。

       a.CT负荷：在该菜单中可以测试CT二次负荷。

       b.PT负荷：在该菜单中可以测试PT二次负荷。

       c.数据浏览：对存储的数据进行浏览，删除等管理。

       d.系统设置：可以设置和改变系统的时间、液晶显示的对比度。

       e.系统帮助：在该项中可以查看各种帮助信息。如接线图、系统介绍、故障处理、联系方式等等。

       f.厂家设置：该设置不对用户开放，主要由厂家设置一些初试出厂数据。

       3.CT负荷测试全过程介绍

       1).接线图

       2).开始测试

       开机，按任意键进入主菜单，选择CT负荷，确定键进入。仪器就开始实时测量。界面如下图所示，各项参数简介如下。

       —I：CT二次电流

       —R：CT二次负荷中的电阻分量

       —X：CT二次负荷中的电抗分量

       —COSφ：根据R,X算出的功率因数

       —U：

       —Sn： (Ie为额定电流1A或5A)

       —φ：根据COSφ算出二次负荷电流电压之间的角度

       测试过程中，如果需要存储，输入用户编号后，光标移动到存储，按确定键即可。

       3).测试结束

       关机，拆线。

       4).如需要浏览保存数据，进入数据浏览即可。（与压降数据浏览相同的操作步骤）

       4. PT负荷测试全过程介绍

       1).接线图

       2).开始测试

       开机，按任意键进入主菜单，选择CT负荷，确定键进入。仪器就开始实时测量。界面如下图所示，各项参数简介如下。

       —U：PT二次电压；

       —G：PT二次负荷中的电导分量；

       —B：PT二次负荷中的电纳分量；

       —COSφ：根据G,B算出的功率因数；

       —Sn：（Ue为额定电压100V、150V、100/3或100/等。

       —φ：根据COSφ算出二次负荷电流电压之间的角度。

       测试过程中，如果需要存储，输入用户编号后，光标移动到存储，按确定键即可。

       3).测试结束

       关机，拆线。

       4).如需要浏览保存数据，进入数据浏览即可。（与压降数据浏览相同的操作步骤）。

二．整检装置检测该仪器的方法

       1.CT二次负荷阻抗检定

       1).CT二次负荷阻抗检定接线图

       2).开始检定

       具体测试和CT二次负荷测试完全一样。

       2. PT二次负荷导纳检定

       1). PT二次负荷导纳检定接线图

       2).开始检定

       具体测试和PT二次负荷测试完全一样。

三.注意事项

       1. 电压互感器二次回路压降的测试，一般均在实际负荷运行情况下现场带电进行，为此必须严格执行《电业安全规程》（电力线路部分）有关内容。

       2. 电压互感器二次回路严禁两点接地，以防电压互感器二次侧短路而损坏设备。

       3. 使用前应先用绝缘电阻表（或万用表）检查专用测量导线各芯之间的绝缘是否良好，线是否良好接通，各接线头与导线接触是否牢固完好。

       4. 测试完压降后，如需要测试二次负荷，必须要拆线后换上测试负荷的专用线才能测试负荷。

       5. 仪器不要被雨淋湿，不要受重压。

       6.出现问题，请勿自行打开仪器，否则可能不能享受包修服务。

       7.如果出现数据长时间显示为******，请复位仪器重新测量。

四.常见故障处理

       1．开机后没有显示：

       处理办法：电池电量不足？外接充电器工作，如果仍然不能工作，请立刻停止使用，联系厂家。

       2．测试过程中，出现接线错误提示：

       处理办法：接线是否正确?接线是否牢靠？线路本身是否有接触不好的地方（如保险丝，接线柱等）。

       3．负荷过程中出现负荷为负的情况：

       处理办法：请将钳表反方向后重测。

互感器二次负荷测量仪的故障处理

       湖北四方国瑞电力研制的互感器二次负荷测量仪的常见问题处理
        1﹑开机后没有显示：
        处理办法：电池没有电？请先外接充电器，如果仍然不能工作，请立刻停止使用，联系厂家,请勿自行打开仪器，否则可能不能享受包修服务。
        2﹑测试过程中，出现数据不稳定：
        请检查接线是否正确，接线是否接触良好，同时周围是否有特别大的干扰。
        3﹑负荷测试过程中出现负荷为负的情况：
        处理办法：请将钳表反向即可。
        4﹑电压互感器二次回路压降的测试，一般均在实际负荷运行情况下现场带电进行，为此必须严格执行《电业安全规程》（电力线路部分）有关内容。
        5﹑电压互感器二次回路严禁两点接地，以防电压互感器二次侧短路而损坏设备。
        6﹑使用前应先用绝缘电阻表（或万用表）检查专用测量导线各芯之间的绝缘是否良好，线是否良好接通，各接线头与导线接触是否牢固完好。
        7﹑测试完压降后，如需要测试二次负荷，必须要拆线后换上测试负荷的专用线才能测试负荷。
        8﹑仪器不要被雨淋湿，不要受重压。
