产品参数

产品附件

本产品详细清单，请以说明书或代销合同为准

售后客服

保修承诺

资料下载

文件名	点击下载

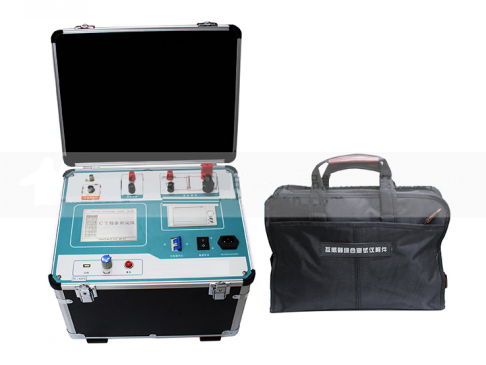

SFFA-104 CT伏安变比极性综合测试仪(1000A)【厂家直供】 说明书
SFFA-104 CT伏安变比极性综合测试仪(1000A)【厂家直供】 检定证书	点击下载

客户案例

经验库

互感器的试验项目及试验设备选型

一、电流互感器的试验项目、周期和要求
序号 项 目 周 期 选 型
1 绕组及末屏的绝缘电阻 1)投运前 绝缘电阻测试仪
2)1-3年
3)大修后
4)必要时
2 tgδ及电容量 1)投运前 全自动抗干扰介质损耗测试仪
2)1-3年
3)大修后
4)必要时
3 油中溶解气体色谱分析 1)投运前 绝缘油色谱分析系统
2)1-3年(66kV及以下)
3)大修后
4)必要时
4 交流耐压试验 1)1-3年(20kV及以下) 试验变压器
2)大修后
3)必要时
5 局部放电测量 1)1-3年(20-35kV固体 绝缘互感器) 局部放电检测系统
2)大修后
3)必要时
6 极性检查 1)大修后 互感器综合测试仪
2)必要时
7 各分接头的变化检查 1)大修后 互感器综合测试仪
2)必要时
8 校核励磁特性曲线 必要时 互感器综合测试仪
9 密封检查 1)大修后
2)必要时
10 一次绕组直流电阻测量 1)大修后 电流互感器校验仪
2)必要时
11 绝缘油击穿电压 1)大修后 绝缘油介电强度测试仪
2)必要时
二、电磁式电压互感器的试验项目、周期和要求
序 号 项 目 周 期 选 型
1 绝缘电阻 1)1-3年 绝缘电阻测试仪
2)大修后
3)必要时
2 Tgδ(20kV及以上) 1)绕组绝缘：a) 1-3年;b) 大修后;c) 必要时 全自动抗干扰介质损耗测试仪
2)66~220kV串级式电压互感器支架：a)投运前；b)大修后；c)必要时；
3 油中溶解气体的色谱分析 1)投运前 绝缘油色谱分析系统
2)1~3年(66kV及以上)
3)大修后
4)必要时
4 交流耐压试验 1)3年(20kV及以下) 三倍频发生器
2)大修后 试验变压器
3)必要时
5 局部放电测量 1)投运前 局部放电检测系统
2)1~3年(20~35kV固体绝缘互感器)
3)大修后
4)必要时
6 空载电流测量 1)大修后 互感器综合测试仪
2)必要时
7 密封检查 1)大修后
2)必要时
8 铁芯夹紧螺栓(可接触到的)绝缘电阻 大修时 绝缘电阻测试仪
9 联接组别和极性 1)更换绕组后 互感器综合测试仪
2)接线变动后
10 电压比 1)更换绕组后 互感器综合测试仪
2)接线变动后
11 绝缘油击穿电压 1)大修后 绝缘油介电强度测试仪
2)必要时
三、电容式电压互感器的试验项目、周期和要求
序 号 项 目 周 期 选 型
1 电压比 1)大修后 互感器综合测试仪
2)必要时
2 中间变压器的绝缘电阻 1)大修后 绝缘电阻测试仪
2)必要时 3 中间变压器的Tgδ 1)大修后 全自动抗干扰介质损耗测试仪

检定互感器所需设备

检定电流互感器所需基本设备包括：

       1、互感器校验仪：测量标准互感器和被试互感器间的误差，显示工作电流。

       2、标准电流互感器：互感器检定中用作标准器，精度一般比被测高两个等级以上，设计有多个变比抽头，适应不同互感器的检定。

       3、升流器：与调压器配合，匹配产生各种需要的测试电流。其容量、造价随电流增加而增加。

       4、负载箱：模拟被测互感器的实际工作状态。

       5、调压器：用于调节测试电流，一般与保护和开关等安装在一个操作台内，分粗调和细调两个调压器，以满足调节细度。在额定电流2500A以下测量时，可以用10KVA通用的调压器组合制作，更大电流须特殊制作，一般需要30~60KVA。

       6、大电流连接电缆：连接几百、几千安培电流，电缆价格不能忽视。

检定电压互感器所需基本设备包括：

       1、互感器校验仪：测量标准互感器和被试互感器间的误差，显示工作电流。

       2、标准电压互感器：互感器检定中用作标准器，精度一般比被测高两个等级以上，设计有多个变比抽头，适应不同互感器的检定。

       3、升压器：与调压器配合，匹配产生各种需要的测试电压，其容量、造价随电压增加而增加。

       4、负载箱：模拟被测互感器的实际工作状态。

       5、调压器：用于调节测试电压，一般与保护和开关等安装在一个操作台内，分粗调和细调两个调压器，以满足调节细度。一般用10KVA通用的调压器组合制作即可
