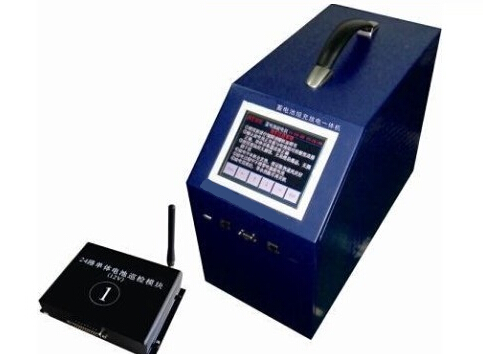

SFCF-H蓄电池组充放电一体机【厂家直供】


  • 对于减少企业成本,降低维护人员的劳动强度,有较强的实用意义
  • 参考标准:
    • 采用5.7寸工业级彩色液晶触摸屏,用户界面丰富直观,操作简便
    • 可对整组电池进行充电、放电、活化、在线监测、快速核容
    • 集充电、放电、活化、快速核容和在线监测功能为一体,功能齐全,一机多用


  • ㊣ 湖北大型电力试验设备生产基地
  • ㊣ 始于1986年,30多年生产制造经验,只专注电力试验设备领域,品质更有保障

  • 产品咨询、购买、维护服务,欢迎致电 027-61903638 联系我们
  • 简介
  • 参数
  • 附件
  • 保修
  • 说明书/证书
  • 经验库

产品简介

SFCF-H蓄电池组充放电一体机集充电、放电、活化、快速核容和在线监测功能为一体,功能齐全,一机多用。是对蓄电池组进行核容实验和维护的理想仪器。 对于减少企业成本,降低维护人员的劳动强度,有较强的实用意义。

产品特征

1、SFCF-H蓄电池组充放电一体机采用5.7寸工业级彩色液晶触摸屏,用户界面丰富直观,操作简便;
2.具备恒流、恒负载、恒功率三种放电模式;
3.可对整组电池进行充电、放电、活化、在线监测、快速核容;
4.充电参数可编程的三段式充电,编程项目包括:充电电流、均充电压、浮充电压等;
5.四种可编程放电终止条件:整组的最低保护电压、放电限容、放电时长,单节截止电压;
6.单体监测模块和PC机可实现RS485有线或者无线两种通信模式;
7.强大的PC分析管理软件,完整的分析报告。报表可保存及打印;
8.活化参数编程项目包括:循环数,各循环的充电电流、充电时间、均充电压、浮充电压、放电电流、放电时间、整组截止电压、单体截止电压等;
9.可监测充放电电池温度,防止事故发生;
10.通信接口丰富:单节监测模块和主机间可选RS485/网口/无线模式/RS232实时传输 放电数据;
11.本系列产品规格齐全,涵盖各种系统电压,电流范围;
12.充放电数据和电压、电流曲线数据转存到U盘,或上传到PC机中;
13.机器内部具备多重反接、过压、过流、过热保护;
14.可扩展有快速核容,并机充放电,在线监测功能;
15.具备SD-Card海量存储功能(需定制);
16.具备GSM远传远控功能(需定制)。

产品别称

蓄电池组充放电一体机,智能充电放电检测仪,智能充电放电测试仪,蓄电池充电放电测试仪

产品参数

48V系列技术指标


型号
SFCF-500 SFCF-1000 SFCF-2000
电池组电压 48V
最大充放电
电流
50A 100 A 200 A
电压电流
测试精度
0.5%± 5dgt
电流分辨率 0.1A
控制精度
(电流、电压、功率)
1%
尺寸 600mm*200mm*450mm 600mm*450mm*400mm
重量 主机21.5Kg 单体监测分机0.5Kg
显示方式 5.7寸彩色液晶触摸屏320*240 LCD
散热方式 风冷


110V/220V/240系列技术指标


型号SFCF
SFCF-200 SFCF-400/800 SFCF-300 SFCF-400
电池组电压 110V 220V/240V
最大充放电
电流
20A 40A /80A 20A 40A
电压电流
测试精度
0.5%±5dgt
电流分辨率 0.1A
控制精度
(电流、电压、功率)
1%
尺寸 520mm*200mm*300mm 600mm*200mm*450mm
重量 主机约25.5Kg单体监测分机0.5Kg
显示方式 5.7寸彩色液晶触摸屏320*240 LCD
散热方式 风冷

特殊电压电流规格均可定制

产品附件

本产品详细清单,请以说明书或代销合同为准

名称 说明 数量
主机+测试附件 / 1套
合格证 / 1本
使用说明书 / 1本

售后客服


★★★★★ 客服服务中心:027-61903638,我们将尽快安排电力工程师为您及时解答!

保修承诺


三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北四方国瑞电力控股有限公司长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是四方国瑞生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!

资料下载


文件名 点击下载
SFCF-H蓄电池组充放电一体机【厂家直供】 说明书
SFCF-H蓄电池组充放电一体机【厂家直供】 检定证书 点击下载


           索取资料方式>   客服QQ :3173906661    人工客服:027-61903638   技术部:13871319625  邮箱:SFDL1996@163.com

经验库



影响蓄电池寿命的因素

        蓄电池作为直流电源系统的核心组成部分,起作储备电能、应付电网异常和特殊工作情况、维持系统正常运转的关键作用,是电力系统正常工作的最后一道防线。当前,蓄电池在线监测逐渐被人们所重视,在电力、通信等行业应用越来越广泛,但是,蓄电池在线监测及状态评估所采用的关键技术---内阻交流放电法并不被人们所了解,还在模糊认识中,由于“免维护”这一词的误导,使得用户放松了蓄电池的日常维护和管理,造成了蓄电池的早期容量降低和损坏,由于蓄电池容量不足或者失效造成的变电所和发电厂的事故已屡见不鲜。因此,正确使用和维护蓄电池,提高其使用寿命,具有十分重要的意义

影响蓄电池内阻的因素主要有:
蓄电池使用的时间:隨着使用时间的增加,使电解液失水、极板与连接条的腐蚀、极板的硫酸化、极板变形及活性物质的脱落等因素,造成蓄电池容量减小,蓄电池内阻变大。

蓄电池的电荷量:由于注入蓄电池的电解液深度、电极表面反应物质的厚度、电极表面的孔隙率等不同,而使蓄电池的内阻相差较大,从而电荷量也相差较大。

温度:环境温度的变化,例如上升,这时反应物质的扩散加快、电荷传递、电极动力学过程和物质转移更容易进行,因而蓄电池内阻减小。反之,就会增加。

蓄电池的型号:不同生产厂、不同种类、不同型号的蓄电池,由于电极、电解液、隔膜的材料配方不同,电池的结构不同、装配工艺不同而使蓄电池内阻产生差异。

测量信号频率:目前许多蓄电池内阻测量,实际上测的是蓄电池的阻抗,内中包括了容抗,而容抗大小和测量信号频率有关,使蓄电池内阻测量结果不具有客观性。要具有客观性,应根据测量信号电流和电压的相位关系,用解析的方法去除蓄电池电容对测量结果的影响,使测量率结果与信号测量频率无关,即在任何测量信号频率下,内阻测量结果具有唯一性。

测量时间和测量电流大小:在采用较大测量电流的情况下,在施加测量信号和关闭测量信号的瞬间,由于极化的建立和稳定是个变化过程,不同的测量电流,不同的测量时间,极化是不同的,使蓄电池内阻测量结果不具有客观性。要具有客观性,应尽量用较小的信号电流进行内阻测量,根据实验,测量电流小于或等于0.05C10(其中C1010小时放电率下蓄电池的容量。)

过度充电的影响

长期过充电状态下,正极因析氧反应,水被消耗,h+增加,从而导致正极附近酸度增加,板栅腐蚀加速,使板栅变薄加速电池的腐蚀,使电池容量降低;同时因水损耗加剧,将使蓄电池有干涸的危险,从而影响蓄电池寿命。

过度放电的影响

蓄电池过度放电主要发生在交流电源停电后,蓄电池长时间为负载供电。当蓄电池被过度放电到其电压过低甚至为零时,会导致电池内部有大量的硫酸铅被吸附到蓄电池的阴极表面,在电池的阴极造成“硫酸盐化”。硫酸铅是一种绝缘体,它的形成必将对蓄电池的充、放电性能产生很大的负面影响,因此在阴极上形成的硫酸盐越多,蓄电池的内阻越大,电池的充、放电性能就越差,蓄电池的使用寿命就越短。



变电站直流屏技术的分析研究

        直流屏是变电站正常运行的重要组成,其能够持续向变电站输送稳定的直流电源,满足了电力设备操作运行的用电需求。从实际运用情况来说,变电站蓄电池直流屏在使用寿命及电能供应方面的性能难以达到标准要求,制约了直流电源操作系统性能的发挥。研究发现采用超级电容直流屏可有效解决直流电源供应难题,经过改进后的超级电容直流屏在性能、寿命、稳定等方面都有了很大的改善,其与蓄电池直流屏相比存在明显的优势。

直流电源操作系统简称“直流屏”,在变电站中向各种电力设备提供稳定的直流电源,也是现代变电站核心的电力操作电源。直流屏技术不仅保护了电力系统的正常运行,对于其他元件的稳定操控也起到很好的保护作用。对变电站直流屏存在的问题进行深入分析,可以保证持续性的直流电源供应,为电力设备及相关模块的正常操控创造有利的条件。电力行业积极引入直流屏技术可加快变电站的自动化、智能化发展,提高变电站设备运行的整体效率。

一、当前变电站直流屏存在的问题

国内变电站采用的直流屏由充电柜、充电模块、监控模块、电池组、降压硅链等结构组成,每一个模块都对直流电源供应发挥重要的作用。从行业发展趋势分析直流屏,其属于数字化调控模式下运行的直流系统,对变电站直流电源供应具有调控、保护、管理、监测等多方面作用。目前,变电站采用直流屏技术具备了远程监测、调控等高级功能,方便了值班人员对电力系统运行的调控。但直流屏存在的一些问题也应该引起技术人员的关注,镉镍蓄电池、密封铅酸蓄电池是常用的直流屏,其主要问题如下:

(一)镉镍蓄电池直流屏
        1.
性能问题。变电站通过直流母线输出电能需要使用大批蓄电池模块,以此来维持正常的直流电源操控。如:一般情况下,大型变电站直流母线输出220V,需使用200 只左右的蓄电池组合模块。但镉镍蓄电池在生产处理期间,厂家无法保证每只蓄电池的充电、放电性能完全一致,200 只蓄电池组合起来会产生明显的特性差异。镉镍蓄电池直流屏在供应直流电源后所连接的充电电源一致,并且负荷放电的对象相同。这种特点导致局部镉镍蓄电池的性能减弱,降低了整个蓄电池组合模块的功能。
        2.
寿命问题。由于镉镍蓄电池组合材料的缺陷,直流屏运行时本质上处于“浮充状态”,此时镉镍蓄电池直流屏的使用寿命取决于充电机。按照行业标准里的规定,厂家对镉镍蓄电池的保证命在10 年以上,而具体使用的记录情况仅有5 年左右的时间。蓄电池直流屏寿命缩短的原因是由94于俯冲电流超标会造成电解液中的水电解成氢、氧,这是造成蓄电池炸的根本原因,若采用镉镍蓄电池直流屏时未做特殊处理,则很容易引起意外事故。因此,直流屏的使用寿命长短会受到其他方面因素的限制。
        3.
氧化问题。变电厂镉镍蓄电池直流屏使用期间也会出现氧化还原反应,使镉镍材料发生化学反应生成氧化镉,造成极板的有效面积不断减小。为了避免氧化还原反应的发生,变电站工作人员会定期对蓄电池进行“活化试验”分析。在活化试验里需对蓄电池进行充放电处理,这一阶段的操作会发生极性反转而导致蓄电池报废。另外,氧化还原反应在破坏镉镍直流屏性能的同时,对变电站的稳定运行也会埋下安全隐患,如:若把蓄电池完全安装于柜内,很容易引起烧毁、爆炸等安全事故。

(二)密封铅酸蓄电池直流屏

在科学技术的推动下,国内变电站直流屏技术不断发展,许多新的蓄电池产品也在变电站中得到了普遍运用。基于镉镍蓄电池直流屏存在的不足,企业开始采用密封铅酸蓄电池,简称“阀控蓄电池”。这种产品在质量、性能、价格、维护等方面均优于镉镍蓄电池。如:阀控蓄电池无需进行过多的维护或加水处理,为变电站操作人员提供了很大的方便。但该直流屏处于“全密封”状态也引起了诸多问题,尤其是在电池观测、检查等操作时,维护人员难以及时更新装置。另外,由于国内阀控蓄电池技术相对落后,产品运用于变电站时寿命无保障,并且对于阀控蓄电池直流屏的运行条件十分严格,给变电站的正常生产造成了很大的困难。

二、影响阈控蓄电池寿命的因素

使用寿命是制约阀控蓄电池推广的重要因素,各大、中、小型变电站采用这种电源装置均会考虑使用寿命的年限,以控制变电站的运行成本。经试验数据分析,对阀控蓄电池使用寿命造成影响的因素集中在温度因素、放电因素、失水因素、腐蚀因素,等等。

(一)温度因素

尽管阀控蓄电池运用于变电站还存在明显的不足,但与镉镍蓄电池相比已经有了很大的改进,对变电站直流电源操作系统的运行创造了更好的条件。阀控蓄电池寿命对温度十分敏感,生产厂家要求电池运行环境温为15℃~25℃,当环境温度超过25℃后,每升高10℃电池寿命就要缩短一半。

(二)放电因素
蓄电池被过度放电是影响蓄电池使用寿命的另一重要因素。当蓄电池被过度放电到输出电压为零时,会导致电池内部有大量的硫酸铅被吸付到电池的阴极表面,形成电池阴极的硫酸盐化。在阴极板上形成的硫酸盐越多,电池的内阻越大,阀控蓄电池的使用寿命会大大减短。

(三)腐蚀因素
板栅腐蚀是影响蓄电池使用寿命的重要原因。在开路状态下,铅合金与活性二氧化铅直接接触,而且共同浸在硫酸溶液中。在过充电状态下,正极由于析氧反应,水被消耗,H 增加,从而导致正极附近酸度增高。电池的栅板就会变薄,容量降低,会缩短使用寿命。

(四)浮充因素
变电站使用的蓄电池大多数都处于长期的浮充电状态下,这样会造成蓄电池的阳极极板钝化,使蓄电池内阻急剧增大,使蓄电池的实际容量(Ah)远远低于其标准容量,从而导致蓄电池所能提供的实际后备供电时间大大缩短,减少其使用寿命。

(五)失水因素
蓄电池失水也是影响其使用寿命的因素之一,蓄电池失水会导致电解液比重增加,电池栅板的腐蚀,使蓄电池的活性物质减少,从而使蓄电池的容量降低而导致其使用寿命减少。当失水5.5%时,容量降到75%;失水达到25%时,容量基本消失。

三、超级电容用于直流屏的有关试验
为了证明超级电容用于变电站直流屏中的优点,列举了几个常见的试验案例,根据试验结果分析超级电容直流屏技术的综合性能特点。

(一)用超级电容对断路器合闸的试验

超级电容标称容量0.82F,耐压280V,用超级电容对断路器合闸的试验。试验方法:断开615 柜合闸电源;将已充电的超级电容两出线端并接在合闸接触器触头上;模拟正常方式合闸,按下合闸接钮,记录合闸次数和电容端电压。共合闸15 次,每次都合闸成功。结果:电容充电至10%额定电压95时,可对CD- Ⅱ型电磁机构可靠合闸大于8 次,每次合闸使电容端电压下降5V

(二)超级电容充电时间测试

超级电容的初充电,如不加限流电阻,相当于发生短路。生产厂家推荐使用1000W碘钨灯作限流电阻,其冷态电阻较热态电阻小近10 倍,符合电容电压上升后宜减小限流电阻的要求。以下试验数据均是串入1000W 碘钨灯实测的数据。结果:不同的充电电源对充电速度有影响,但不管什么电源电容由零伏充至额定电压时仅需3 分钟。以后,长期浮充电流在010mA 变化。

(三)超级电容自放电测试

将超级电容充至242V 后,与负载完全脱离,隔日同一时间测量电容端电压。结果:端电压下降速度与是否经过浮充有关,未经浮充开始几个小时达23V/h,即每小时下降23V,经过浮充半小时以后,自放电速度明显变缓,可能是电容内部电荷来不及分布均匀有关。在正常运用时,超级电容处在长期浮充状态,完全断开负载后可维持有效电压达3 天(72 小时)。

四、超级电容直流屏与蓄电池直流屏的性能对比

根据超级电容运用于直流屏的试验结果分析,其不仅摆脱了传统蓄电池直流屏存在的不足,也显著提升了变电站电力系统运行的效率,为操作人员的系统控制与改造提供了足够的直流电源。为了验证超级电容直流屏的诸多优势,本文以使用性能为重点,从故障、寿命、维护等方面,对超级电容直流屏与蓄电池直流屏进行综合对比。

(一)故障方面对比
变电站不管采用哪一类蓄电池,其在使用时都需要配备相应的放电装置,这是保证蓄电池持续供应直流电源的重要条件。参照试验结果判断,传统蓄电池直流屏采用的放电装置的故障发生率明显高于超级电容直流屏,不利于变电站日常操作的稳定运行。而超级电容放电装置在结构方面更为简化,对其进行改造或放电更加便捷。

(二)寿命方面对比

当蓄电池使用结束后需要进行充电才能正常使用,长期充电会导致蓄电池的使用寿命减短,一般要短于标准使用寿命的510 年时间,限制了蓄电池直流屏作用的稳定发挥。而超级电容直流屏的使用寿命更长,这是由于其不存在过充电、过放电问题,在生产期间限定最高充电电压即可满足维护需要,有效避免了超级电容使用寿命减短。

(三)维护方面对比

从直流屏维护角度来看,变电站的日常维护工作量较大,不仅要定期对蓄电池进行检测、更新,还要对电池内部的线路连接综合监测,给工作人员造成了很大的难度。但超级电容直流屏用于变电站无需过多的维护,在安装初期对直流屏装置全面检测达标后即可长期使用。从性能恢复来说,蓄电池放电后要经过几个小时的恢复才能正常供电,超级电容仅需35 分钟即可复原电能。保持了变电站的正常供电。

五、结论

直流电源操作系统是变电站正常运行的基本保证,其能够及时将电流输送到各个电力设备中供应使用。伴随着社会现代化发展步伐的加快,我国变电站建设面临着新的改革优化,各种蓄电池直流屏逐渐被其他形式的装置所取代,这对于变电站未来的革新发展大有帮助。超级电容直流屏是变电站直流屏的先进技术,其在性能、维护、寿命、故障等方面都明显优越于传统的蓄电池直流屏,在电力行业中应得到全面推广使用。
