试验变压器/工频耐压装置   |  打印此页

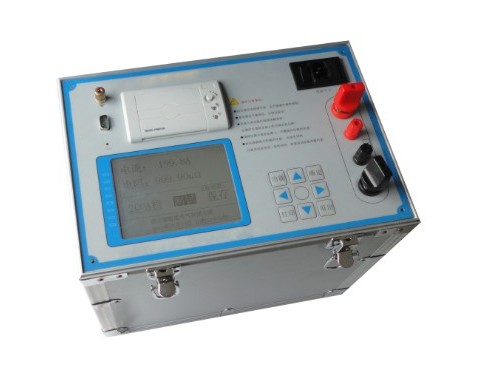

SFZRV-III 智能回路电阻测试仪【厂家直供】

  • 回路电阻测量的专用仪器
  • 参考标准:DL/T845.4-2004
    • 测试电流:200A
    • 采用国家标准推荐直流200A直接测得回路电阻
    • 液晶显示器、高速热敏打印机


  • ㊣ 湖北大型电力试验设备生产基地
  • ㊣ 始于1986年,30多年生产制造经验,只专注电力试验设备领域,品质更有保障

  • 产品咨询、购买、维护服务,欢迎致电 027-61903638 联系我们
  • 简介
  • 参数
  • 附件
  • 保修
  • 说明书/证书
  • 案例
  • 经验库

产品简介

SFZRV-III 智能回路电阻测试仪(200A)采用先进的大功率开关电源技术和先进的电子线路精制而成。是高、低开关、电缆电线及焊缝接触电阻的专用测试仪器。其电流采用国家标准GB736所推荐的标准直流,可在标准电流的情况下测得被试品的电阻值。本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。
回路电阻测量是电气测试的重要内容,根据《电力设备交接和预防性试验规程》的要求,各种开关设备导电回路电阻的测量,测试电流不得小于100A。ZRV-III回路测试仪适用于高压开关接触电阻(回路电阻)的高精度测量,同样适用于其它需要大电流、微电阻测量场合。回路电阻测试仪广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

产品特征

1、320×240液晶显示器、高速热敏打印机。
2、本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。
3、采用最新电源技术,能长时间连续输出大电流,灵活选用50A,100A,150A,200A四个电流档位。
4、使用了精密仪用运算放大器和高精度四重积分A/D转换器,结合高性能16位单片机,测量时系统根据信号大小自动切换放大倍数,确保了该产品的测试准确度。
5、本产品还设计了实时日历时钟,为打印、保存数据提供时间依据。
6、数据存储与历史数据浏览功能,可存储200组数据,并具有掉电保护功能。
7、超宽量程,测量最大范围达到0-4mΩ。
8、人机对话全键盘操作方式,智能化工作全过程。

产品别称

200A回路电阻测试仪、开关接触电阻测试仪、断路器回路电阻测试仪、变压器回路电阻测试仪、100A接触电阻测试仪、200A接触电阻测试仪






产品参数

型号参数

SFZRV-III-100

SFZRV-III-200

SFZRV-III-300

SFZRV-III-500

测量范围

100A0~1999μΩ
可扩展

100A0~1999μΩ
200A
 0~999μΩ
可扩展

100A0~1999μΩ
200A
 0~999μΩ
300A
 0~667μΩ
可扩展

100A0~1999μΩ
200A
 0~999μΩ
300A
 0~667μΩ
400A
 0~499μΩ
500A
 0~399μΩ
可扩展

准确度

0.5%±1μΩ

分辨率

0.01 μ Ω

工作电源

AC 220V±10% 50Hz±2%

环境温度

25°C ~50°C

相对湿度

90%RH

产品附件

本产品详细清单,请以说明书或代销合同为准

名称 说明 数量
仪器主机 / 1台
电源线 AC 220V 1根
大电流测试钳 / 1把
接地线 / 1根
保险管 5A 3个
附件包 / 1个
说明书 / 1本
检验报告 / 1份
合格证 / 1张

售后客服


★★★★★ 客服服务中心:027-61903638,我们将尽快安排电力工程师为您及时解答!

保修承诺


三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北四方国瑞电力控股有限公司长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是四方国瑞生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!

资料下载


文件名 点击下载
SFZRV-III 智能回路电阻测试仪【厂家直供】 说明书
SFZRV-III 智能回路电阻测试仪【厂家直供】 检定证书 点击下载


           索取资料方式>   客服QQ :3173906661    人工客服:027-61903638   技术部:13871319625  邮箱:SFDL1996@163.com

客户案例







经验库



回路电阻测试仪种类和用途

回路电阻测试仪:接地电阻表

       接地电阻表用途及适用范围:接地电阻适用直接测量各种接地装置的接地电阻值,亦可供一般低电阻的测量,四端钮(0110100Ω规格)还可以测量土壤电阻率.

回路电阻测试仪:单钳回路电阻测试仪

       单钳回路接地电阻测试仪性能及特点:独特单钳设计,可避免双钳式两探头之间相互干扰的误差 不必打辅助地桩,直接钳住即可测量。

回路电阻测试仪:通用接地/绝缘电阻测试仪

       测试方法有很多:双钳接地电阻测试、四极接地电阻测试、土壤电阻率测试、绝缘电阻测试、交直流电阻测试仪压测试、电流有效值测试。

回路电阻测试仪:接地阻抗测试仪

       钳式接地电阻计系列量测时,不必使用辅助接地棒,也不须中断待测设备之接地,只要钳夹住接地线或棒,就能量测出对地电阻达0.1Ω。也能作电流量测。

回路电阻测试仪:环路电阻测试仪

       微处理器控制,具有高精度和高可靠性。三个指示灯检查接线状态是否正确。 直读短路保护电流和接地故障电流。测试电阻过热时会自动锁定。

回路电阻测试仪:型数字式接地电阻测试仪

       本测试仪专门用来测量各类电器设备、避雷针等接地装置的接地电阻值。产品系全电子式仪表,关键电路是美国德克萨斯仪器公司生产的集成电路组装而成。测试原理先进。

回路电阻测试仪:双钳口接地电阻测试仪

       具有多种接地电阻测量方法:无辅助极 /三极 /四极 /而极法--适合多种测量环境 *测量范围宽:0.002Ω—300KΩ----满足多种要求。



回路电阻测试仪故障排除方法

        回路电阻测试仪,又称RX变压器回路电阻测试仪,英文名称:Loop Resistance Tester。回路电阻测试仪的详细介绍按新《电力设备交接和预防性试验规程》要求,各种开关设备导电回路电阻的测量,其测试电流不得小于100A。对此我厂按新规程要求设计开发出新一代智能回路电阻测试仪产品,该产品适用于测试高低压开关的主触头接触电阻值,高低压电缆线路的直流电阻值等。

        回路电阻测试仪故障排除方法

        1.现象一

        回路电阻测试仪测试电流正常,微欧值最高位显示“1

        原因

        电压夹位置错误。被测回路电阻值超过2000。电压信号线断线或未接通。

        排除方法

        处理电压信号回路,夹对、夹好电压夹。超量程时:可用万用表测P1P2电压值,电阻值=电压值/电流值。

        2.现象二

        回路电阻测试仪按一下“测试开关”,电流表显示无电流,微欧表最高位显示“1”。

        原因

        100A电流回路没有接好。被试开关没有合上。

        排除方法

        检查测试线、重接、重夹。合上开关。

        3.现象三

        回路电阻测试接入220V交流电源,风机无运转声,且按一下“测试开关”,电流表、微欧表无显示。

        原因

        220V交流电源不通,保险管未装或熔断。

        排除方法

        检查并排除。(100A仪器保险不小于6A再次熔断与厂方联系解决。(千万不可接入直流或380V交流电源)



回路电阻测试仪的故障现象及排除

     湖北四方国瑞电力研制的回路电阻测试仪若出现如下故障现象,故障排除方法如下:

故障现象:
        1
、开机后无反应,液晶屏无显示

故障排除:1)检查有无交流电源;
                             2
)检查电源电缆;
                             3
)检查保险管底座内的保险管是否烧断。
        2
、测试时电阻值明显偏大或显示为超量程

故障排除:1)检查被测电阻值是否太大;
                             2
)检查电压输入线是否接在电流输出线的内侧;
                             3
)检查测试线极性是否接反;
                             4
)检查电压输出线有没有接好,被测件接头是否被氧化。
        3
、旋转鼠标无反应

故障排除:1)关闭电源重新开机;
                             2
)按复位键复位仪器。
       4
、通信不成功

故障排除:1)检查数据线是否接好;
                            2
)检查仪器是否进入联机状态;
                            3
)卸载驱动程序后重新安装;
                            4
)按复位键复位仪器。
  湖北四方国瑞电力
研制的回路电阻测试仪在使用时注意事项如下:
        1
、使用仪器前请仔细阅读说明书。
        2
、请按照说明书上正确的接线方法接线。
        3
、本仪器不得测试带电回路中的回路电阻。
        4
、仪器在使用中必须可靠的接地。
        5
、电流线用户不得随意更换。
        6
、仪器不使用时应置于通风、干燥、阴凉、清洁处保存,注意防潮、防腐蚀性的气体。



100P/200P高精度回路电阻测试仪升级

       四方国瑞自主研制开发的高精度回路电阻测试仪目前已研发成功,正式推出市场。

我公司SFHL-100P/200P高精度回路电阻测试仪升级为U盘存储并推出英文版。本高精度回路电阻测试仪是根据中华人民共和国最新电力执行标准DL/T845.4-2004,采用高频开关电源技术和数字电路技术相结合设计而成。适用于开关控制设备回路电阻的测量。其测试电流采用国家标准推荐的直流100A。可在直流100A的情况下直接测得回路电阻,最后的测试结果用大屏幕液晶LCD显示,并有数据存储、输出打印、时间设置等功能。另有50A档位供用户选择。该高精度回路电阻测试仪测量准确、性能稳定,符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

本公司致力于开发电力检测仪器和高压试验设备,高精度回路电阻测试仪的成功研制,将进一步巩固公司在电测领域的优势地位,增强公司的核心竞争力。
