目前，电力系统中普遍采用常规的QJ44型双臂直流电桥测量接触电阻，而这类电桥的测试电流仅mA级，难以发现回路导体截面积减少的缺陷。在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。为此，最新电力部标准DL/T845.4—2004《电阻测量装置通用技术条件：回路电阻测试仪》和新版检定规程JJG1052-2009《回路电阻测试仪、直阻仪检定规程》作出对测量（隔离）开关、断路器等接触电阻的测量电流不小于直流100A，最小电流维持时间不低于60S的规定，确保试验结果准确。

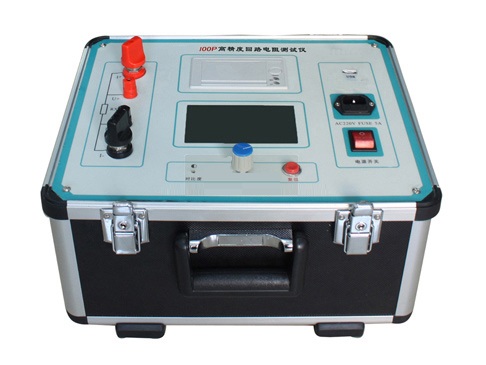

本仪器操作面板采用人体工学设计，符合操作习惯，采用高频开关电源和数字电路技术，适用于开关控制设备回路电阻的测量。测试电流采用国家标准推荐的直流100A。可在直流100A的情况下直接测得回路电阻，测试结果用大屏幕液晶LCD显示，并有数据存储、输出打印、时间设置等功能，另有50A档位供用户选择；自定义测试时间，最大设定时间599S,远大于标准规定的60S；是国内唯一能达到0.01μΩ分辨率且十分稳定的接触电阻测试仪，性能超过进口大电流微欧计。符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。
1、大电流：高精度回路电阻测试仪采用最新电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果；
2、高稳定性：在严重干扰条件下，液晶屏最后一位数据能稳定在±1个字范围内，读数稳定，重复性；
3、高精度：采用双路高速16位Σ－ΔAD采样，最新数字信号处理技术，最高分辨力达到0.01μΩ，是目前国内唯一能达到0.01μΩ分辨力且十分稳定的接触电阻测试仪，性能超过了进口大电流微欧计；
4、智能化：使用进口高性能CPU，测量时系统根据信号大小自动切换量程，确保了该产品的测试准确度。过温保护电路能够在仪器超过设定温度时自动停止输出电流，确保仪器的安全使用；
5、高品质：关键部件全部采用进口元件，通过巧妙设计的温度补偿电路有效的消除环境温度对测量结果的影响，军品接插件的使用增强了抗振性能；
6、功能强大：电流可在50A，100A中自由选择，测试时间可在5s～599s内任意设定，克服了其他同类仪器无法设定测量时间或连续工作时间过短的缺陷，远远超过了其他同类仪器的性能；
7、人机界面友好：通过旋转鼠标输入数据，方便快捷，可以自主设置仪器日期、时间，实时保存测量数据，即时打印测量结果；
8、USB转存：通过USB接口将测量数据转存到U盘，结合上位机软件对测量数据进一步分析处理；
9、该仪器使用方便：体积小、重量轻，便于携带。
仪器可选：分档位调节及连续可调
接触电阻测试仪、开关回路电阻测试仪、接触回路电阻测试仪、接触(回路)电阻测试仪
| 测量范围 | 1～2999.9μΩ | |
| 分 辨 率 | 0～99.99，0.01μΩ | 100.0～2999.9，0.1μΩ |
| 测试电流 | DC50A、100A两档固定输出 | |
| 测量精度 | ±(0.5% rd+2d) | |
| 连续工作时间 | 5s～599s | |
| 显示方式 | 大屏幕中文液晶显示 | |
| 通信方式 | U盘转存 | |
| 工作电源 | AC220V±10% 50Hz | |
| 整机功率 | 600W | |
| 最大存储记录 | 200条 | |
| 工作环境 | 温度-10℃～40℃，湿度：≤80%RH | |
| 体 积 | 360×300×250 mm3 | |
| 重 量 | 8Kg(不含附件) | |
| 名称 | 说明 | 数量 |
| 仪器主机 | / | 1台 |
| 专用测试线 | 大电流线两根 , 大电流测试夹两个 , 电压测试线两根 | 1套 |
| 接地线 | / | 1根 |
| 电源线 | AC 220V | 1根 |
| 保险管 | 5A | 3个 |
| 随机光盘 | / | 1个 |
| 打印纸 | / | 4卷 |
| 说明书 | / | 1本 |
| 检验报告 | / | 1份 |
| 合格证 | / | 1张 |
| 文件名 | 点击下载 |
| SFHL-100P高精度回路电阻测试仪【厂家直供】 说明书 | |
| SFHL-100P高精度回路电阻测试仪【厂家直供】 检定证书 |
 点击下载
|
回路电阻测试仪种类和用途
回路电阻测试仪：接地电阻表
接地电阻表用途及适用范围：接地电阻适用直接测量各种接地装置的接地电阻值，亦可供一般低电阻的测量，四端钮（0～1～10～100Ω规格）还可以测量土壤电阻率.。
回路电阻测试仪：单钳回路电阻测试仪
单钳回路接地电阻测试仪性能及特点：独特单钳设计，可避免双钳式两探头之间相互干扰的误差 不必打辅助地桩，直接钳住即可测量。
回路电阻测试仪：通用接地/绝缘电阻测试仪
测试方法有很多：双钳接地电阻测试、四极接地电阻测试、土壤电阻率测试、绝缘电阻测试、交直流电阻测试仪压测试、电流有效值测试。
回路电阻测试仪：接地阻抗测试仪
钳式接地电阻计系列量测时，不必使用辅助接地棒，也不须中断待测设备之接地，只要钳夹住接地线或棒，就能量测出对地电阻达0.1Ω。也能作电流量测。
回路电阻测试仪：环路电阻测试仪
微处理器控制，具有高精度和高可靠性。三个指示灯检查接线状态是否正确。 直读短路保护电流和接地故障电流。测试电阻过热时会自动锁定。
回路电阻测试仪：型数字式接地电阻测试仪
本测试仪专门用来测量各类电器设备、避雷针等接地装置的接地电阻值。产品系全电子式仪表，关键电路是美国德克萨斯仪器公司生产的集成电路组装而成。测试原理先进。
回路电阻测试仪：双钳口接地电阻测试仪
具有多种接地电阻测量方法：无辅助极 /三极 /四极 /而极法－－适合多种测量环境 *测量范围宽：0.002Ω—300KΩ－－－－满足多种要求。
回路电阻测试仪故障排除方法
回路电阻测试仪，又称RX变压器回路电阻测试仪，英文名称：Loop Resistance Tester。回路电阻测试仪的详细介绍按新《电力设备交接和预防性试验规程》要求，各种开关设备导电回路电阻的测量，其测试电流不得小于100A。对此我厂按新规程要求设计开发出新一代智能回路电阻测试仪产品，该产品适用于测试高低压开关的主触头接触电阻值，高低压电缆线路的直流电阻值等。
回路电阻测试仪故障排除方法
1.现象一
回路电阻测试仪测试电流正常，微欧值最高位显示“1”
原因
电压夹位置错误。被测回路电阻值超过2000。电压信号线断线或未接通。
排除方法
处理电压信号回路，夹对、夹好电压夹。超量程时：可用万用表测P1、P2电压值，电阻值=电压值/电流值。
2.现象二
回路电阻测试仪按一下“测试开关”，电流表显示无电流，微欧表最高位显示“1”。
原因
100A电流回路没有接好。被试开关没有合上。
排除方法
检查测试线、重接、重夹。合上开关。
3.现象三
回路电阻测试接入220V交流电源，风机无运转声，且按一下“测试开关”，电流表、微欧表无显示。
原因
220V交流电源不通，保险管未装或熔断。
排除方法
检查并排除。（100A仪器保险不小于6A再次熔断与厂方联系解决。（千万不可接入直流或380V交流电源）
回路电阻测试仪的故障现象及排除
湖北四方国瑞电力研制的回路电阻测试仪若出现如下故障现象，故障排除方法如下：
故障现象：
1、开机后无反应，液晶屏无显示
故障排除：1）检查有无交流电源；
2）检查电源电缆；
3）检查保险管底座内的保险管是否烧断。
2、测试时电阻值明显偏大或显示为超量程
故障排除：1）检查被测电阻值是否太大；
2）检查电压输入线是否接在电流输出线的内侧；
3）检查测试线极性是否接反；
4）检查电压输出线有没有接好，被测件接头是否被氧化。
3、旋转鼠标无反应
故障排除：1）关闭电源重新开机；
2）按复位键复位仪器。
4、通信不成功
故障排除：1）检查数据线是否接好；
2）检查仪器是否进入联机状态；
3）卸载驱动程序后重新安装；
4）按复位键复位仪器。
湖北四方国瑞电力研制的回路电阻测试仪在使用时注意事项如下：
1、使用仪器前请仔细阅读说明书。
2、请按照说明书上正确的接线方法接线。
3、本仪器不得测试带电回路中的回路电阻。
4、仪器在使用中必须可靠的接地。
5、电流线用户不得随意更换。
6、仪器不使用时应置于通风、干燥、阴凉、清洁处保存，注意防潮、防腐蚀性的气体。
100P/200P高精度回路电阻测试仪升级
湖北四方国瑞电力自主研制开发的高精度回路电阻测试仪目前已研发成功，正式推出市场。
我公司SFHL-100P/200P高精度回路电阻测试仪升级为U盘存储并推出英文版。本高精度回路电阻测试仪是根据中华人民共和国最新电力执行标准DL/T845.4-2004，采用高频开关电源技术和数字电路技术相结合设计而成。适用于开关控制设备回路电阻的测量。其测试电流采用国家标准推荐的直流100A。可在直流100A的情况下直接测得回路电阻，最后的测试结果用大屏幕液晶LCD显示，并有数据存储、输出打印、时间设置等功能。另有50A档位供用户选择。该高精度回路电阻测试仪测量准确、性能稳定，符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。
本公司致力于开发电力检测仪器和高压试验设备，高精度回路电阻测试仪的成功研制，将进一步巩固公司在电测领域的优势地位，增强公司的核心竞争力。
