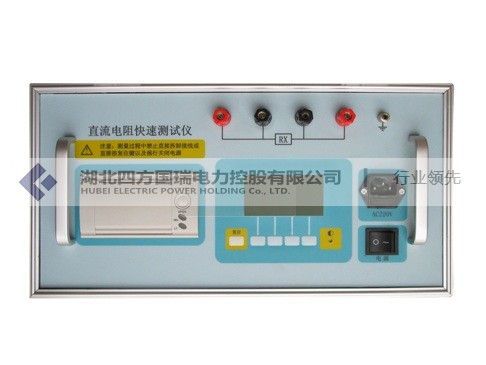

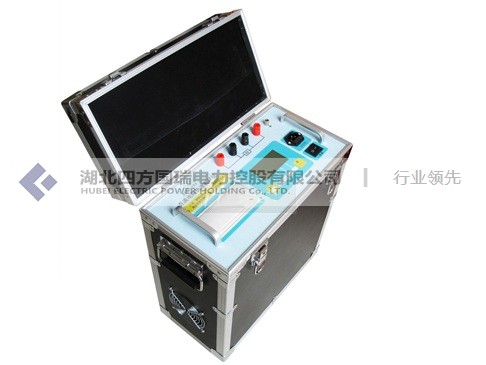

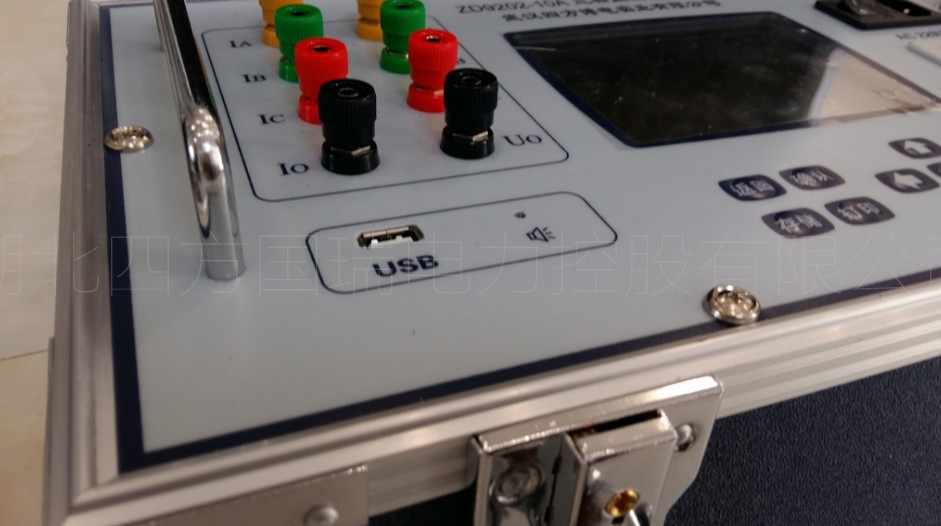

SFZY-3S三回路直流电阻快速测试仪【厂家直供】

产品参数

产品附件

本产品详细清单，请以说明书或代销合同为准

售后客服

保修承诺

资料下载

文件名	点击下载
SFZY-3S三回路直流电阻快速测试仪【厂家直供】 说明书
SFZY-3S三回路直流电阻快速测试仪【厂家直供】 检定证书	点击下载

经验库

变压器直流电阻测试仪的特点和使用方法是什么？

一．主要特点

       1、内附可充电电池组，现场测试不需交流电源，使用方便。

       2、输出充电电流最大可达2A，测试速度快。

       3、电阻测量范围为1μΩ-2KΩ，量程广。

       4、采用国外进口优质元器件，软件设计多重抗干扰程序，测量结果准确度高，重复性好。

       5、液晶显示方式，适应各种不同的工作环境。


二．使用方法

       1. 电源

       本仪器为测试提供的电源的两种：AC220V／DC12V。在强电磁场干扰的情况下，建议最好使用直流电源测试，此状态下测试的数值稳定，抗工频干扰能力强。

       A、直流电源测试：

       闭合总电源开关（DC12V），相应有指示灯亮，闭合总电源开关，相应的指示灯亮，按下“启停”键，即可进行测试。测试完毕，关闭总电源开关（DC12V），相应的指示灯熄灭，放电后，再转换测试夹，进行再次测试。

       B、交流电源测试：

       接上交流AC220V电源，相应的指示灯亮，闭合总电源开关，相应的指示灯亮，按下“启停”键，即可进行测试。测试完毕，关闭总电源开关（AC220V），相应的指示灯灭，放电后，再转换测试夹，进行再次测试。

       C、充电：

       接上交流AC220V电源，此充电指示灯亮，表示正在对机内的可充电池进行充电工作。仪器在使用交流电源测试,同时也在对机内电池进行充电。（仪器设计了充电保护电路，不会有过充现象产生）。

       2. 测试线的联接方法：

       将仪器的I＋、V＋、V－、I－端子与被试品按图1的方法联接好。这种联接法，可消除A、B、C、D处的接触电阻，以及联线电阻对测量的影响。测量的值即为B、C、之间的电阻Rx (注意：B、C之间不要反向)。

       在使用中，如果仪器随带的测试线长度不够，可使用直径相当的导线将测试线加长。

       3. 测量：

       本仪器在回路未接好的情况下开机表头显示“E0000”。按图1方法接好测量线后，根据被测值的大小选定欲测的电阻档，按下该档开关，此时该档指示灯亮，四位半LCD显示的稳定值即为被测的电阻值。读值时请注意所选量程上的单位。在测量大电感试品如电力变压器时，在测试回路以外的其它不需测量的线圈最好将其短路，以免电磁干扰。

       4. 放电：

       测试完毕后可直接关断总电源。如果在感性试品，关断电源后不应马上拆线操作，应让仪器有续放电过程。一般放电至少20秒，否则电感的反电动势危害人身安全。

直流电阻快速测试仪设备性能特点及简单概述

        直流电阻快速测试仪性能特点
测试速度快：本仪器最大输出充电电流可达2A，测量时能有效地补偿大电感设备电流惯性，加速了铁芯饱和，从而缩短了充电时间，提高了测试速度，比传统仪器单、双臂电桥快几百倍。
准确度高：本仪器除了采用先进的四端子测量法外，而且还采用先进的恒流电源技术，使得对感性负载充电电流保持在一个相对的稳定值，抗感能力稳定，抗干扰能力强，进而保证了测量准确度。并且采用国外进口优质元器件，测量结果准确度高，重复性好。
测量范围广：电阻测量范围为1μΩ～2KΩ，量程广。
交直流两用：本仪器内附可充电电池组，交直流供电，便携式设计，使用、携带方便。
直流电阻快速测试仪概述
变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后，必不可少的试验项目。通过测量变压器绕组的直流电阻，可以检查出引线的焊接或连接质量，绕组有无匝间短路或开路，以及分接开关的接触是否良好等情况。
直流电阻快速测试仪是取代直流单、双臂电桥的高精度换代产品。仪器采用了先进的开关电源技术，其测量速度比电桥快一百多倍，显示部分由四位半LCD液晶显示测量结果，三位半LCD液晶显示环境温度或测试电流值，克服了其它同类产品由LED显示值在阳光下不便读数的缺点，同时具备了自动消弧功能。本仪器具有测速快、精度高、显示直观、抗干扰能力强、体积小、耗电省、测试数据稳定可靠、不受人为因素影响等优点。仪器内装可充电电池组(12V)，交直流两用，便于现场及野外测试。
本产品符合DLT845.3-2004《电阻测量装置通用技术条件第3部分直流电阻测试仪》的要求。

变压器直流电阻缺陷原因与诊断

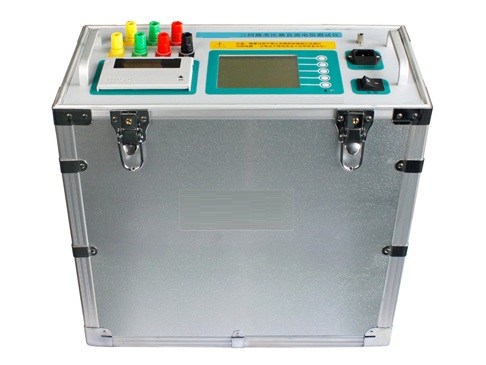

       三回路变压器直流电阻测试仪（以下简称直阻仪）是变压器直流电阻测量的最新一代产品，是为测量大容量变压器三相绕组直流电阻而优化设计的。可对变压器的三相绕组直流电阻进行同时测试。对有载调压变压器可以不需要放电，直接调节分接开关，测量时间是传统单相测量的三分之一，可大大缩短工作时间和劳动强度。直阻仪采用大屏幕液晶显示器，全中文图形界面，清晰直观，操作非常简单。并配备面板式打印机和大容量非易失性存储器，可以方便的存储和打印测量结果。测试数据稳定，快速，重复性好，是现场测量变压器直流电阻的最佳选择。

       有的时候变压器没有经过运行，为进一步分析其焊点开焊的原因，对线圈绕制过程半成品试验及变压器出厂试验值进行了分析，具体数值见表。直流电阻测试仪分析上表数据，可见在该变压器A相线圈的半产品试验中，A相上、下半包直阻值已经出现异常，但由于没有超过工艺规程的规定而没有引起足够的重视；而产品试验中上、下半包的并联使A、B、C的相间差更小，因而掩盖了缺陷；所以该变压器在线圈绕制过程中，A相焊点的缺陷就已经存在。

       结论：

       a)△接法线圈的线间直阻分析容易误判，若将线直阻换算为相直阻后，分析判断更加直观。

       b)变压器直阻测试值稳定后可对怀疑存在接触问题的部位进行敲击或晃动，观察测试值的变化，若发生明显变化，则说明该部位存在缺陷。

       c)当线圈存在接触缺陷时，直阻值会随试验电表9 o 2变压器线圈直阻表lO 8 2变压器A相线圈各部分直阻线表“02变压器线圈半成品直阻线圈A上半包A下半包B上半包B下半包C上半包C下半包流的变化而产生一定变化。

       d)在今后工作中对直阻的细小变化应引起注意，分析产生变化的原因，往往细小的变化可能反映出存在的严重问题。
