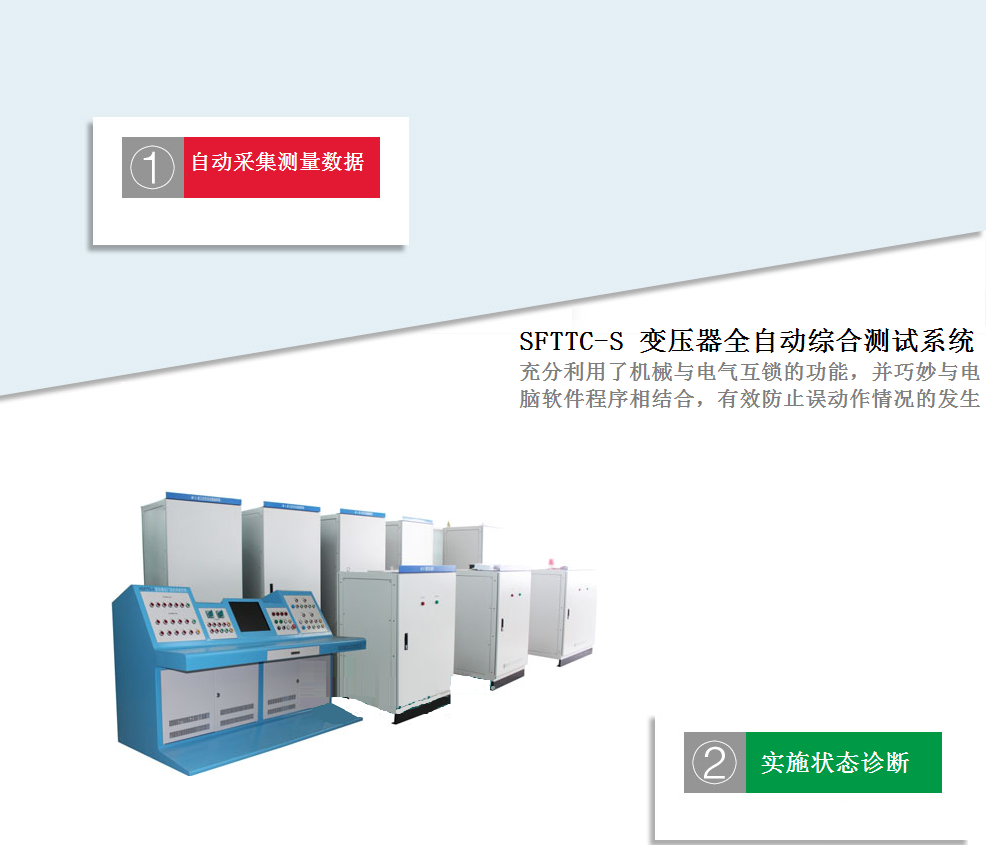

SFTTC-S 变压器全自动综合测试系统【在线定制】

产品参数

系统配置

本配置可测试1000KV、750KV、500KV、220KV、110KV、35KV及以下电压等级，单、三相电力及其它各种特种变压器。

系统测试项目

变压器空载特性试验；

变压器负载特性试验；

变压器工频交流耐压试验；

变压器倍频交流耐压试验；

变压器直流电阻试验；

变压器别比、组别、误差试验；

变压器温升试验；

变压器局部放电量测试；

系统外辅助测试项目

变压器绝缘电阻、吸收比、

极化指数测试；

变压器绝缘油分析系统；

变压器介质损耗测试；

环境温湿度测试.

测试系统的组成

变压器综合测试系统监测平台；

变压器综合测试系统主控平台；

变压器综合测试系统操作平台。

产品附件

本产品详细清单，请以说明书或代销合同为准

售后客服

保修承诺

资料下载

经验库

变压器综合试验台的特点及参数
     四方国瑞电力生产的变压器综合试验台符合GB/T4776，GB/T5169，GB/4285 等相关国家标准。
        该变压器综合试验台主要是对电力变压器，配电变压器的空载、负载特性进行试验，也可对被试变压器进行倍频感应及工频耐压试验。
        该装置测量部分由高档单片机控制，数字显示，空载，短路等测试数据由单片机同步采样，避免了传统试验方法中电压，电流表，功率表分别读数并由人工计算造成的误差。
       主要特点：
        1、变压器综合试验台采用大屏幕背光液晶显示，操作、显示分类清楚直观，操作方便；
        2、能满足2500KVA以下的电力变压器的直流电阻测试、变比组别测试、空载损耗测试、负载损耗测试、交流耐压测试、感应耐压测试等试验；
        3、电压、电流数显表或指针表直读，损耗、变比、直阻测试结果打印输出；
        4、耐压试验过电流声光报警、计时。
       变压器综合试验台技术参数如下：
        1、电压：测量范围：0.1～500V
              相对误差：+（0.2%读数+0.1%量程）
        2、电流：测量范围：0.1～5A
              相对误差：+（0.2%读数+0.1%量程）
        3、功率：测量范围：U*I
              相对误差：+（0.2%读数+0.1%量程）
        4、功率因数：测量范围：0.1~0.9999
              相对误差：+ 3个字
        5、电源：测量范围：AC220V+10%
              相对误差：50HZ+2%
        6、使用环境：工作温度范围0~40℃  相对湿度30%~90%

变压器综合测试台的特性及参数
       变压器综合测试台主要是对电力变压器，配电变压器的空载、负载特性进行试验，也可对被试变压器进行倍频感应及工频耐压试验。该装置测量部分由高档单片机控制，数字显示，空载，短路等测试数据由单片机同步采样，避免了传统试验方法中电压，电流表，功率表分别读数并由人工计算造成的误差。
       【仪器名称】
       变压器综合测试台，英文名称：Transformer integrated test bed。
       【主要用途】
       该产品适用于各种规格电力变压器的电气性能检测。
       【主要特点】
       检测项目全：
       1、变压器空载特性测试（空载损耗、空载电流百分比）；
       2、变压器负载特性测试（负载损耗、阻抗电压百分比）；
       3、变压器变比、组别、变比误差测试；
       4、变压器直流电阻测试；
       5、变压器绝缘电阻测试；
       6、变压器工频耐压测试；
       7、变压器倍频耐压测试；
       8、环境温度测试；
       【技术参数】
       变压器综合试验台由三大部分组成
       1、计算机及数据处理软件系统；
       2、各测试单元数据收集系统；
       3、强电控制及仪表监视综合系统；
       变压器综合试验台软件介绍：
       1、软件安装条件能在Windows 98 、Windows 2000、Windows XP 等软件下正常工作；
       2、软件的基本功能：
       ① 变压器综合试验台软件可操作控制变压器变比测试仪、变压器绕组直流电阻测试仪、变压器特性测试仪；
       ② 变压器综合试验台软件可按试验编号、容量、试验日期查询；
       3、变压器综合试验台软件的具体要求：
       ① 软件人机界面友好，操作直观简单；
       ② 软件工作既可自动接收下传数据、亦可人工录入数据。

变压器测试台的操作方法及说明是什么？
       1．开机前将仪器面板上的高压侧和低压侧接线端分别与试品的高压侧和低压对应端相连，仔细检查确认接线无误。仪器只有在测量过程中三相才有输出电压，测量过程开始前、结束后无输出电压和电流，安全可靠。
       2．开机后自动进入主菜单，根据用户需要选择不同的项目依据菜单提示进行测量。在每次测量过程中仪器会自动检查接线有无错误，若接线错误会出现错误提示菜单，测量过程结束。请用户检查接线，重新开始测量过程。
       3．仪器菜单提示中的“按任意键开始测量”（非“复位”键）。
       4．当变比值≥10000时，仪器显示“超出测量量程”，测量过程结束。
       5．在测量过程中，仪器自动保存上一次输入的额定变比值。在输入的额定变比值不变的条件下进行测量，不必重新输入额定变比值。
       6．仪器正在进行测量时，如无异常情况，请不要按“复位”键或关机。
       7．三种参数的输入操作：
       a.额定变比输入
       按“确认”键进入变比输入功能，此时初始值为0000.0, 按“↑”或“↓”键改变光标闪烁位的数字的大小，按“确认”键使光标移到下一位，直到完成变比输入为止。如输入85.987，先按“确认”键出现数值0000.0,按“确认”键变为000.00，再按“确认”键变为00.00，按“↑” 键直到变为80.000，按“确认”键变为83.446，光标移到下一位3上，按“↑” 键直到变为85.446，按“确认”键光标移到下一位4上，按“↑”或“↓”键使4变为9，再按“确认”键，依此类推操作功能键便可完成变比输入。
       b.变压器类型选择
       在进行三相变压器的变比测量时，先按“确认”键进入“变压器变比测量”菜单，如选择“变压器自动测量”此项功能，由用户选择变压器类型, 按“确认”键会出现八种连接方式，操作“↑↓ ← →”键选择所需的正确连接方式后，按“确认”键进行后面的测量工作，组别测量结束后选择“继续”，再进行后面的测量工作；如选择“三相变压器测量”此项功能，则用户应先选择变压器类型（类型选择方法同“变压器自动测量”），类型选择后按“确认”键选择组别（组别的选择方法通过操作“↑↓”完成）以后，才能进行三相变比的测量。
       c.日历时钟设置及修改
       在“主菜单”中选择“仪器功能设置”，进入“仪器功能设置”菜单，在此菜单中选“日期时间设置 ”进入“日期时间设置”页面，根据需要操作“↑↓← → 确认”键，即可完成日历时钟设置及修改。
       8．每次测量结束后，用户可根据需要选择“重复”或“打印”。选择“重复”时，仪器重复进行上次的测量工作，选择“打印”时，仪器自动打印测试信息及测试日期时间。
       9．测量工作完成后，请先关机后再拆线。
       10．测试举例（单相变压器测量）
       在主菜单选择“额定变比输入”，按“确认”键后输入额定变比值（输入额定变比的方法见六、7.a），在主菜单选择“变压器变比测量”，按“确认”键后进入“变比测量”菜单，在“变比测量”菜单里选择“单相变压器测量”，按“确认”键后，仪器自动检查接线有无错误，然后自动进行单相变压器的变比及极性测量。
       11. 仪器增益校准
       电力系统的高精度测量仪器应每一年或二年送上一级计量单位进行校验。当仪器校验误差超标或使用很长时间后,用户认为测量的数据的可信度下降可以对仪器的内部数据进行修正（一般在中试所可完成）。我们建议用户每一年或二年校准一次。
       $11.1 仪器增益校准的设备：
       1) 电子交流稳压器，为仪器提供稳定的电源。
       2) 盘式感应分压箱,精度优于0.005级.
       $11.2 操作方法：
       1).使电子交流稳压器的输出为AC220V。
       2).电子交流稳压器和盘式感应分压箱接地。
       3).按照仪器显示的标准变比值选择盘式感应分压箱的开关档位。
       4).按照仪器输出的提示信息进行。

变压器异常运行及事故处理
        一、变压器异常运行
1、值班人员在变压器运行中发现有任何不正常现象(如漏油、油位变化过高或过低，温度异常，音响不正常及冷却系统不正常等)，应设法尽快消除，并及时汇报值长、场长。应将经过情况记入值班操作记录簿和设备缺陷记录簿内。
2、若发现异常现象必须停用变压器才能处理，且有威胁整体安全的可能性时，应申请调度同意立即停下修理。
(一)、变压器声音不正常
1. 变压器运行时，应为均匀的嗡嗡声，如变压器产生不均匀声音或异音，都属于声音不正常。
2.变压器过负荷：使变压器发出沉重的“嗡嗡声”。
3. 变压器负荷急剧变化：变压器发出较重的“哇哇声”或“咯咯”的突发间歇声
4. 系统短路：变压器发出很大的噪声，值班员应对变压器加强监视。
5. 电网发生过电压：变压器发出时粗时细的噪声，值班员可结合电压表指示综合判断。
6. 变压器铁芯夹紧件松动：变压器发出“叮当叮当”和“呼呼呼”等锤击和类似大风的声音，此时变压器油位、油温和油色均正常。
7. 变压器内部故障放电打火：使变压器发出“哧哧”或“劈啪”放电声此时应停电处理并做绝缘油的色普分析。
8. 绝缘击穿或匝间短路：变压器声音中夹杂不均匀的爆裂声和“咕噜咕噜”的沸腾声，应停电处理并做绝缘油的色普分析。
9. 外部气候引起的放电：套管处有蓝色的电晕或火花发出“嘶嘶”或“嗤嗤”的声音，说明瓷件污秽严重或设备线卡接触不良，应加强监视，待机停电处理。
(二)、变压器油温异常
1. 在正常负荷和正常冷却条件下，变压器上层油温较平时高出 10℃以上，或变压器负荷不变而油温不断上升，则应认为变压器温度异常。
2. 变压器内部故障：如匝间短路或层间短路、绕组对围屏放电、内部引线接头发热、铁芯多点接地使涡流增加而过热等产生的热量，使油温升高，这时变压器应停电处理。
3. 冷却器运行不正常：散热器阀门未打开等。此时，在变压器不停电的状态下，可对冷却器部分缺陷行修处理，或按规程规定，调整风力机出力，至使油温降至正常运行值。
(三)、变压器油色不正常
1. 变压器油呈透明微黄色，发现变压器油的颜色发生变化，应及时取油样分析化验。
2. 若运行中变压器油色骤然发生变化，油内出现积碳并伴有其他不正常现象时，应立即停止该变压器运行。
(四)、变压器油位不正常
1、油位过高：如不是因为冷却器的原因，而油温基本正常，油位高出上限，放出部分油至适当高度。
2、油位过低：当变压器油位较当时油温对应的油位显著下降，至最低限以下，要及时查明油位下降的原因，加以消除。油位过低可造成轻瓦斯动作。如果没有明显的漏油点，应及时补油至正常油位。如大量漏油，应立即停用该变压器。
3、假油位：如负荷、气温、油温均正常，油位不变化或变化异常，可视为假油位，应立即查找出假油位的原因，加以消除。若因胶囊设计不合理或胶囊破裂造成的假油位，处理时先将重瓦斯保护解除。
4、运行中的变压器补油时，应注意下列事项
(1)、应补入同型号的变压器油，新油经化验和混油试验合格后方可补入。
(2)、补油前应将重瓦斯保护改投信号位置，防止误跳
(3)、补油后要检查气体继电器，及时放出气体。24h 后无问题将重瓦斯保护投入。
(4)、补油要适量，油位与变压器当时油温相适应。
(5)、禁止从变压器下部截门补油，以防止将变压器底部沉淀物冲进线圈，影响变压器绝缘和散热。
(五)、变压器过负荷
运行中的变压器过负荷时，警铃响，发出“过负荷”和“温度高”信号,有功、无功指示增大，电流指示超出额定值，运行人员发现上述情况，按以下原则处理：
a) 复归音响报警，汇报值长、班长，并做好记录。
b) 及时调整运行方式，调整负荷分配。
c) 按过负荷倍数确定过负荷允许时间，若超出允许运行时间，应立即减负荷，并加强对变压器油温的监视。
d) 过负荷运行时间内，应对变压器及其相关系统进行全面检查，发现异常应立即处理。
(六)、变压器不对称运行
a) 三相负荷不一致，造成变压器不对称运行。
b) 变压器二相运行。如果变压器一相绕组故障，断路器一相断开分接头不良等。
c) 变压器出现不对称运行，应分析引起的原因尽快消除。
(七)、变压器散热器故障
散热器渗漏油，温差大，应查明原因及时处理。
(八)、变压器轻瓦斯保护动作报警
1、轻瓦斯保护动作的可能原因是：变压器内部轻微故障;空气浸入变压器内(滤油、加油的原因)； 变压器油位降低并低于瓦斯继电器；二次回路故障。
2、运行中的变压器发出轻瓦斯报警时，值班人员应立即通知值长、复归信号，进行分析和现场检查，进行气体继电器放空气和气体取样，分析结果，做出相应的处理。
(1)、检查变压器油位，设法消除低油位，恢复正常油位。
(2)、检查变压器本体和冷却系统是否漏油。
(3)、检查变压器的负荷、温度和声音的变化，判明内部是否有轻微故障。
(4)、如气体继电器内无气体，则考虑二次回路故障造成误报警，此时应将重瓦斯保护压板退出。检查二次回路，正常后将重瓦斯保护压板投入。
(5)、检查气体继电器，如因继电器内气体聚集引起时，应记录气体数量和报警时间，并收集气体进行化验鉴定，根据气体鉴定结果，做出如下相应处理：
a) 气体无色、无味不可燃者为空气。应放出空气，并注意下次发出信号的时间间隔，若间隔逐渐缩短，应尽快找出原因，如短期内找不出原因，应停用该变压器。
b) 气体为不可燃，且色谱分析不正常时，说明变压器内部有故障应停用该变压器。
c) 气体为淡灰色，有强烈的臭味且可燃，说明变压器内绝缘材料故障，既纸或纸板烧损，应停用该变压器。
d) 气体为黑色，易燃烧，为油故障(可能是铁芯烧坏或内部发生闪络引起油分解)，应停用该变压器。
e) 气体为淡黄色，且燃烧困难，可能为变压器内木质材料故障，应停用该变压器。
f) 如果在调节变压器有载调压分接头过程中，伴随轻瓦斯保护报警，可能是有载调压分接头的连接开关平衡电阻烧坏应停止调节，待机停用该变压器。
根据上述分析，对运行中的变压器应注意以下事项：
a) 变压器在运行中进行加油、放油及充氮时，应先将重瓦斯保护解除，工作结束后，应检查变压器油位正常，气体继电器内无气体且充满油后，方可将重瓦斯保护投入。
b) 变压器运行中带电滤油、更换硅胶、在油阀门或回路上进行工作，均应事先将重瓦斯保护退出，工作结束后，待24h 后无气体产生时，方可投入。
c) 遇有特殊情况(如地震)，可考虑暂时将重瓦斯保护退出。
d) 收集气体继电器气体时，应注意人身安全，并清楚气体继电器的试验按钮与放气按钮的区别，以免错误操作使瓦斯保护误动作。在收集气体过程中不可将火种靠近气体继电器顶端，以免造成火灾。
二、变压器的事故处理
(一)、变压器常见的故障部位
1、绕组的主绝缘和匝间绝缘故障：如绝缘老化龟裂；受多次短路冲击、油中进水;散热不好；防雷设施不完善；大气过电压。
2、引线绝缘故障，如：套管上端帽罩封闭不严进；变压器严重缺油，引线暴露在空气中，造成内部闪络。
3、铁芯绝缘故障，如：硅钢片紧固不好漆膜破坏，产生涡流而发生局部过热；变压器内残留有铁屑、焊渣，使铁芯两点或多点接地。
4、变压器套管闪络和爆炸，如：套管瓷质不良；电容芯子有缺陷，内部有游离放电、漏油、套管积垢严重等。
5、分接头故障，如油箱严重漏油；分接开关切换中发生短路；运行中应分别监视两个油箱油位。
6、分接开关机构故障有：卡塞；分接开关调整不到位，造成分接开关烧坏；渗水、漏油，使油质老化；脏污绝缘下降，造成故障；分接开关切换机构调整不好，触头烧毛，甚至部分融化，产生电弧，引起故障。
(二)、重瓦斯保护动作的处理
1、变压器内部发生故障或二次回路故障，引起重瓦斯保护动作，使断路器跳闸，事故音响发声，表记指示为零，“重瓦斯动作”发出信号。
2、变压器两侧开关绿灯闪光，此时值班人员对变压器进行如下检查和处理：
(1)、检查油温、油位、油色有无变化;压力释放阀是否喷油；呼吸器、套管有无异常；变压器外壳有无变形。
(2) 、立即取瓦斯继电器内的空气样油样做色谱分析。
(3)、根据变压器跳闸时的现象：如有无系统冲击、电压有无波动、外部检查及色谱分析结果，判断故障性质，找出原因。重瓦斯保护动作原因未查清之前，不得合闸送电。
(4)、如果经检查确未发现任何异常，而确系二次回路故障引起误动作，可将差动及过流保护投入，重瓦斯保护退出，试送电一次，并加强监视。
(三)、变压器自动跳闸的处理
1. 当变压器两侧开关自动跳闸后，记录时间、现象，保护动作情况。现场检查有无明显故障点。了解系统有无故障及故障性质。查明原因，汇报调度和上级领导。做好记录。
2. 根据调度指令或上级领导命令进行处理。
3. 如属差动保护、重瓦斯或电流速断等主保护动作，故障时有冲击现象，则需对变压器及其系统进行详细检查，停电并测量绝缘，在未查清原因之前，禁止将变压器投入运行。必须指出，绝对不许强送变压器。
(四)、变压器着火
变压器运行时由于变压器套管的破坏或闪络，油流到上盖上并燃烧；变压器内部故障，使油燃烧并使外壳破裂等。变压器着火，应迅速做出如下处理：
1. 解列所有风机，拉开变压器各侧断路器，切断各侧电源，做好安全措施。
2. 若变压器上盖着火，应打开下部事故放油阀放油至大盖以下；若变压器内部故障引起着火，则不能放油，以防变压器发生爆炸。
3. 迅速用灭火装置及器材灭火，必要时通知消防队。
4. 汇报公司领导，做好记录。
