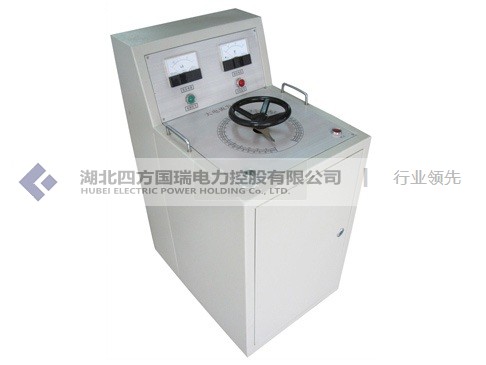

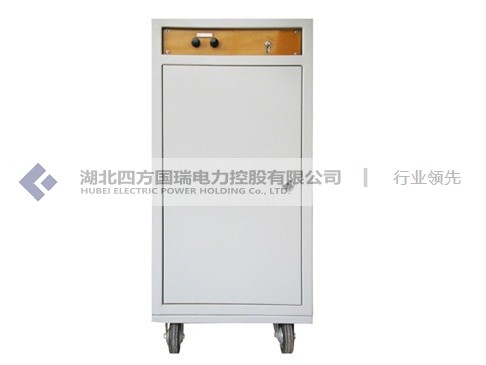

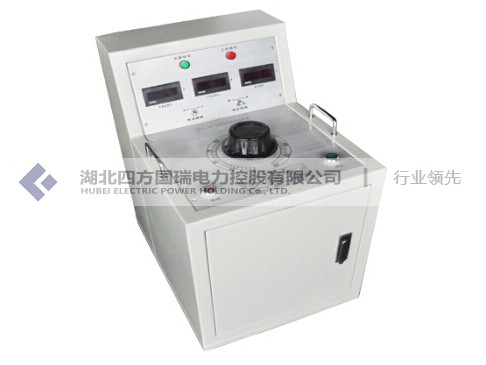

SFSL-82大电流发生器( 三相)

产品参数

产品附件

本产品详细清单，请以说明书或代销合同为准

售后客服

保修承诺

资料下载

经验库

大电流发生器使用方法

一、使用方法
       a）按工作原理图接好线路。变压器外壳、操作台等必须接地良好。
       b）接通电源，操作台上的绿色指示灯亮，再按起动按钮，红色指示灯亮，显示升流器等待升流。
       c）顺时针均匀旋转调压器，使输出电流指示直至所需的大电流。为了保证测试精度，可在仪表线柱上串接一标准电流表。
       d）试验中，一旦出现异常情况，应立即切断电源，查明原因后再行试验。
       e）试验完毕，必须将调压器调回零位，按停止按钮切断电源；切断工作电源后，方可拆除试验接线，以保证安全。
二、注意事项
       a）本大电流发生器是为短时间的工作而设计的，所以不允许长时间在额定容量下工作，特别不允许超过额定电流运行，以防过热，其时间范围如下：

        b）新安装和长时间不用的变压器，运行前应用1500兆欧表测量线圈之间及线圈对地的绝缘电阻，在电阻值不低于0.5兆欧时，方可使用。
       c）使用中，升流变压器和操作台必须可靠接地，经保证安全。
       d）升流时应缓慢均匀，搬动时应避免过大的震动。
       e）调压器与电刷接触表面应保持清洁，视情况可用90%酒精蘸棉纱擦拭干净。
       f）该大电流发生器应存放于室内清洁、通风、干燥之处。

大电流发生器工作原理及注意事项

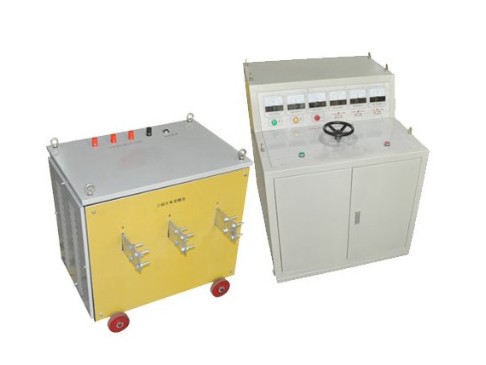

       该大电流发生器为低电压、大电流干式变压器。适用于频率50HZ开关，电流互感器或其他电器设备的升流及负载试验。该产品采用一体化结构，操作和数据读取较为方便，是各行业在电气调试中需要大电流场所的必备设备。
【仪器工作原理】
       本系列产品输入工作电源后，可通过调节调压器输出电压而获得试验所需的大电流。
       其工作原理图如下：
       ＴＡ—停止按钮    ＱＡ—起动按钮

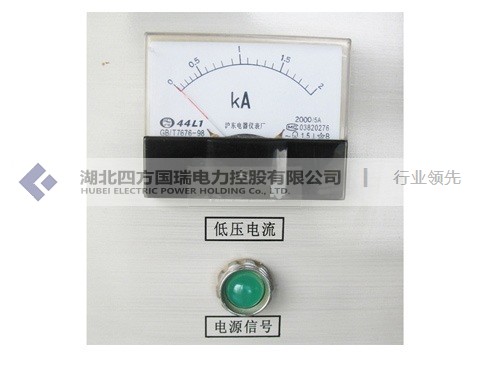

       Ｋ—零位开关      Ａ—电流表

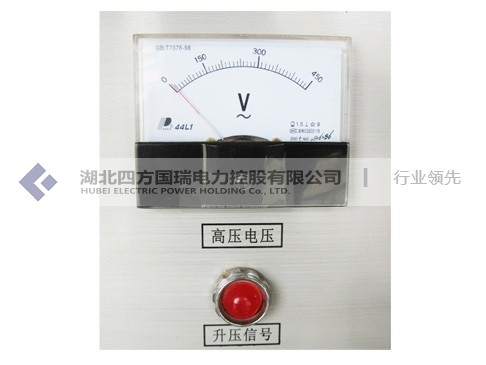

       Ｖ—电压表        ＫＭ—交流接触器
       ＫＴ—互感器      ＫＡ—电流继电器
       Ｔ—调压器 　　   ＨＤ ＬＤ—信号灯
       【仪器使用方法】
       1、按电气原理图接好工作线路，变压器外壳，操作台等必须良好接地。
       2、接通电源，操作台上的绿色指示灯亮，按下起动按钮，红色指示灯亮，此时升流器等待升流。
       3、顺时针均匀旋转调压器，注意操作台上输出电流指示直到所需的大电流，为了保证测试精度，可在仪表接线柱上串联一标准电流表。
       4、试验过程中，一旦发现不正常的现象，应立即切断电源，查明原因后，再进行试验。
       5、试验完毕，必须将调压器回零，按停止按钮切断电源，切断工作电源，方可拆除试验接线，以保证安全。
       6. 在做大电流试验时，按产品的电路图正确接好工作线路。根据输出电流的大小，选择好大、小量程开关的位置。先将调压器回到零，再按下起动测试到按钮（绿色），此时，手持调压器手柄顺时针方向慢慢旋转调压器的手轮并注视电流表，直到所需的电流值为止，试验到所定的值后立即将调压器手轮反时针方向回零，按下停止按钮，切断电源。
       【仪器使用方法及注意事项】
       1、仪器必须有良好接地。

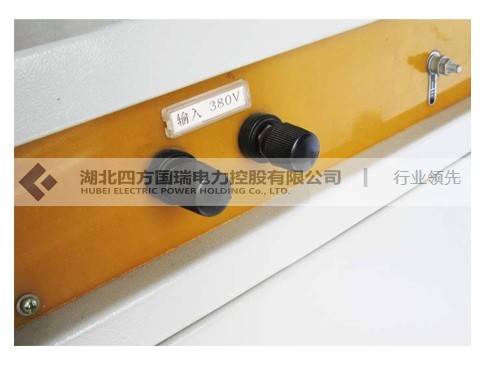

       2、接通电源将控制台输出端与发生器输人端相接,仪表与仪表相接,打开空气开关，此时升流器等待升流。
       3、顺时针均匀旋转调压器，注意控制台上输出电流指示,直到所需的大电流.
       4、试验过程中，一旦发现不正常现象，应立即切断空气开关电源，查明原因后再进行试验。
       5、试验完毕，必须将调压器回零，按空气开关切断电源，切断工作电源，方向拆除试验接线，以保证安全。
       使用方法及注意事项注意事项：
       1、新安装和长时间不用的升流器，运行前用1500兆欧表测量线圈之间和线圈对地的绝缘电阻，其电阻值不低于0.5兆欧时，方可使用。
       2、使用中升流变压器和操作台必须可靠接地，以保证安全。
       3、使用时应缓慢均匀升流，搬运时应避免过大的震动。
       4、调压器与电刷接触表面应保持清洁，视情况有90%酒精蘸棉纱擦拭干净。
       5、本设备是为短时间的工作而设计的，所以不允许长时间在额定容量下工作，特别不允许超过额定电流运行，以防过热
       6、本设备应置于清洁、通风、干燥的室内保存。

为什么要用大电流测量断路器的回路电阻？

       电力系统许多大电流电气设备在预防性试验和交接试验中需要准确测量回路的电阻值。断路器是电力系统重要的电气设备，国标GB763、GB50150和电力行业标准DL/T596对断路器导电回路电阻的测量均作了规定：应采用直流压降法测量，电流不小于100A。
       断路器导电回路的电阻主要取决于断路器的动、静触头间的接触电阻。接触电阻的存在，增加了导体在通电时的损耗，使接触处的温度升高，其值的大小直接影响正常工作时的载流能力，在一定程度上影响短路电流的切断能力。因此，断路器每相导电回路电阻值是断路器安装、检修和质量验收的一项重要数据。
       接触电阻的测量有许多种方法。日本学者Isao Minowa提出用超导量子器件测量接触电阻，H.Archi提出利用电解槽法测量接触电阻，波兰学者Jerzy Kaczarek提出用三次谐波法测量接触电阻，这些方法一般是在实验室条件下进行电接触研究所采用的方法。工程中，通常采用四端子法来测量实际触点的接触电阻。
       以前，通常采用直流双臂电桥测量断路器的接触电阻。但是，当使用双臂电桥进行断路器导电回路电阻的测量时，由于双臂电桥测量回路通过的是微弱的电流，难以消除电阻较大的氧化膜，测出的电阻示值偏大，但氧化膜在大的电流下很容易被击穿，不妨碍正常电流通过。因此，测试采用直流压降法测试时，电流不得太小。
      采用最新电源技术，精度高，体积小，重量轻，接线简单，使以前很麻烦的现场断路器回路电阻的测试变得更轻松、更方便。
