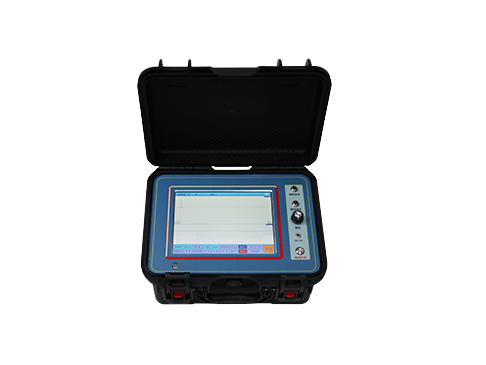

SFDLY-9800 全智能多次脉冲电缆故障测试仪（高配版）

产品简介

一、简介

SFDLY-9800 全智能多次脉冲电缆故障测试仪，根据中华人民共和国电力行业标准《DL/T849.1～ DL/T849.3-2004》电力设备专用测试仪器通用技术规范，结合市场需求，历经十多年现场经验积累研发，采用多次弧反射法、低压脉冲法、脉冲电流法、衰减法等新技术。智能型电缆故障测试仪主机集测距、路径一体，整机采用高档PP塑料机箱，小巧精致，易携带；操作界面友好，即使非专业人员操作，依然可以很快熟悉并使用，高效、准确的完成电缆故障测试工作。

该系统测试由系统主机和故障定位仪以及电缆路径仪三部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度，以及铁路、机场信号控制电缆、和路灯电缆故障的精确测试。

二、功能特点

1. 用于110kV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障及电缆长度、波速，故障类型包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。

2. 工业级10.4寸彩色触摸液晶屏显示，菜单式操作和文字提示实现人机互动。

3. 采用高集成工控机，计算机控制、软件操作；提供7种测试脉冲，保证了测量精度，满足了长电缆足够远、短电缆无盲区的测试要求。

4. 故障自动搜索，距离自动显示，双游标移动可精确到0.1米，波形可任意压缩、扩展，同屏随机显示几个更接近标准的波形供你准确比较分析，提高测试精度，减少误差。

5. 内置存储/调出功能，可方便将数据及波形保存或调出重新分析。

6. 内置电源供电，在无电源环境中均可长时间使用。

7. 体积小、重量轻、使用方便，检测故障成功率和测试精度高。

8. 在任何环境下性能稳定，不死机，信号采集高压保护措施安全。

三、技术参数

1. 采样方法：低压脉冲法、冲击闪络法、速度测量法

2. 采样速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz

3. 脉冲宽度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs

4. 波速设置：交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定

5. 冲击高压：35kV及以下

6. 测试距离：＜60km

7. 分 辨 率：1m

8. 测试精度：0.1m

9. 显示方式：工业级10.4寸彩色触摸液晶屏

10. 操作方式：触摸屏操作、物理旋钮操作

11. 分析设置：滚屏、缩放、保存、调出、波移等功能

12. 工作电源：内置电池供电

13. 连续工作：＞4h（亦可使用外接电源使用）

14. 储存功能：具有数据存储功能，可存储大量现场波形及数据，并随时调出使用

15. 波形分析：所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征，便于分析卡位

16. 波形处理：能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离

17. 外形尺寸：长370mm×宽270mm×高220mm

18. 重  量：2.5kg

四、工作原理

   采用的是时域反射原理，即对电缆发射一电脉冲，电脉冲将在电缆中匀速传输，当遇到电缆阻抗发生变化的地方（故障点），电脉冲将产生反射。测距主机将电脉冲的发射和反射的变化以时域形式通过液晶屏显示出来，通过屏幕上的波形可直接判读故障距离。

电缆路径查找信号发射器简介

一、简介

电缆故障测试仪主机具有测距功能，也具有电缆路径发射器功能，电缆路径信号发射器配合声磁数显同步定点仪，能准确的探测各类地埋电力线缆、金属管道的埋设路径及埋设深度。

二、功能特点

采用多频率正弦信号，在探测埋地电缆的路径走向及埋设深度时，可有效地抑制工频干扰、同频干扰，提高了现场探测效率。该设备信号输出功率大，可以使所探测的路径距离达10km以上，完全满足国内大多数企业的各类超长度敷设电缆的埋设路径查找工作。

三、技术指标

1、输出功率：在负载电阻为10Ω时，输出功率大于30W，并且连续可调。

2、工作频率：18kHz、33kHz、65kHz、83kHz

3、具有自动过热、过载保护功能，可连续工作8小时以上。

4、工作电源：12V

5、环境条件：温度-20～50℃，湿度小于95%

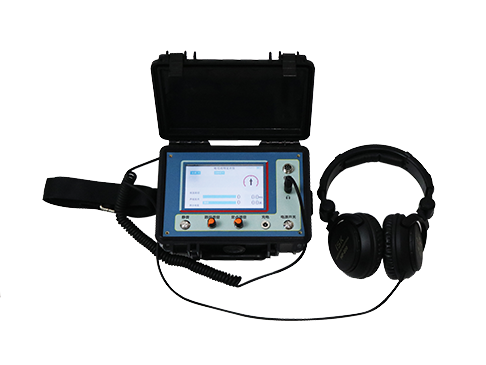

声磁数显同步定点仪简介

一、简介

本产品用于埋地电绝缘故障点的快速、精确定位及电缆埋设路径和埋设深度的准确探测。

二、主要特点

1、用特殊结构的声波振动传感器及低噪声专用器件作前置放大，大大提高了仪器定点和路径探测的灵敏度。在信号处理技术上，用数字显示故障点与传感探头间的距离，极大地消除了定点时的盲目性。

2、电缆沟内架空的故障电缆，过去定点时，全电缆的振动声使任何定点仪束手无策，无法判定封闭性故障的具体位置。如今，只要将本仪器传感器探头接触故障电缆或近旁的电缆上，便可精确显示故障距离及方向，毫不费力地快速确定故障位置。

3、工频自适应对消理论及高工频陷波技术，大大加强了在强工频电场环境中对50Hz工频信号的抑制及抗干扰能力，缩小了定点盲区。在仪器功能上，利用声电同步接收显示技术，有效地克服了定点现场环境噪音干扰造成的定点困难问题。尤其是故障距离的数字显示省去了操作员对复杂波形的分析判断，在相当程度上替代了闪测仪的粗测距离功能。对于数百米长的故障电缆，一般不用粗测便可实施定点，真正实现了高效、快速、准确。利用15kHz幅度调制电磁波和幅度检波技术作路径探测和电缆埋设深度测定，避免了原等幅15kHz信号源时电视机行频对定点仪的干扰。

4、操作极其简便，打开电源开关即可，无须换挡和功能选择。结构紧凑、小巧、模块化，便于携带维修，功能强大。

三、技术参数

1、数显距离：最大99.9米，最小0.1米。

2、粗测误差小于10%，定点误差为零。

3、电磁通道增益≥110dB。

4、电磁通道接收机灵敏度≤5μV。

5、声音通道音频放大器增益≤120dB。

6、工频抑制能力＞40dB。

7、声磁同步定点仪：即现场定点时，数字屏在冲击高压形成的冲击电磁波作用下,计数一次，并显示故障距离或满亮(99.9米)。同时，由高阻耳机监听电缆故障点在冲击放电击穿时火花产生的地震波，以便排除环境杂波干扰。

8、内置65kHz电磁传感器，可作电缆路径和电缆埋设深度的精确探测。

9、工作电源：内置可充电池供电，连续工作时长＞12小时。

10、功耗：≤0.7W

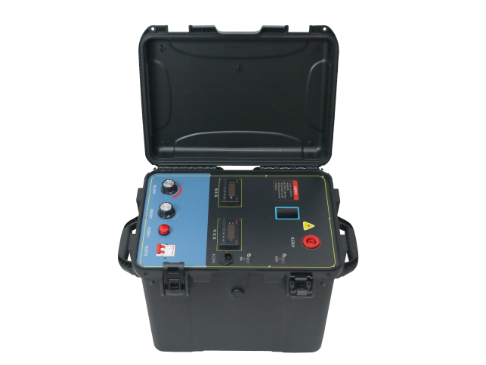

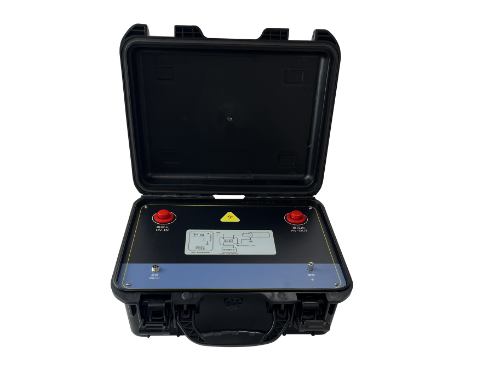

一体化电源简介

一、概述

一体化电源采用一体化设计，体积小、重量轻，更加方便运输及随身作业。

二、基本参数

1、输  入：AC220V±10%

2、输  出： 电压  DC 0- 30KV 连续可调

电流  100mA

频率 50HZ

3、仪  表：DC30KV/100V

4、重  量：约30Kg

三、使用环境

1、环境温度：0℃--40℃

2、海拔高度：低于1000m

3、相对湿度：≤85%

4、工作场所应无严重影响绝缘化学尘埃和爆炸性介质。

四、主要特点

本耐压测试台由接触式调压器、控制、测量、保护电路及试验变压器组成，操作简单，使用维修方便。

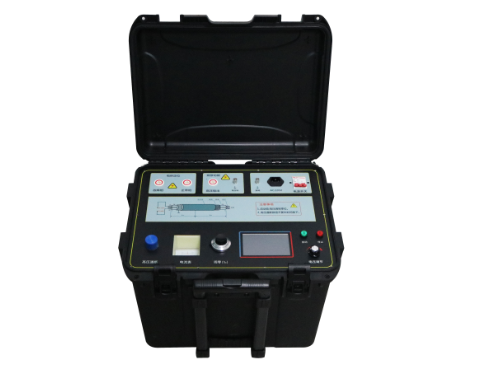

数控电缆故障烧穿及智能电桥装置简介

数控电缆故障烧穿及智能电桥装置集故障烧穿和故障定位一体，烧穿功能输出最高电压30kV，短路电流100mA，可以快速将高压电缆故障烧成低阻。智能电桥最大电流100mA，适合于高压，大截面，大长度电缆的绝缘故障预定位。大电流可大幅度提高故障距离测量精度。

1. 仪器功能：

①、采用全触摸大屏幕彩色液晶显示屏：

内置高精度的数字检测和控制技术，实时采集、显示高压值和电流值；实现了最高电压、最大电流、极限功率三重限定功能。

②、烧穿功能：

显示当前实时电流、电压、电阻测试值，并绘制曲线；

③、电桥功能：

具备测试电缆故障点功能，输入电缆长度，通过手动调节码盘，自动计算出故障距离。

2. 产品特点：

①、设备使用开关电源，最大输出电压30kV，最大电流100mA。

②、可连续调压，电流稳定性好。电桥模式下能长期工作于负载短路状态。

③、触摸大屏幕彩色液晶显示屏及操作面板上操作钮处于低电位，安全可靠。

④、遇到故障电缆的击穿电压很高时，可使用设备的烧穿功能，将高阻或闪络故障降为低阻故障，再使用智能电桥功能会使故障定位精度大幅度提高。

⑤、急停技术：紧急情况直接按下急停键，仪器立即自动降压，确保安全；

3.技术指标：

①、供电电源： 220V AC±10%，50Hz

②、额定功率： 3000W

③、测试范围：1-99999m

④、外型尺寸： 450mm×315mm×460mm

⑤、重 量： 30Kg

烧穿功能

①、输出电压： 0-30kV 连续可调

②、短路电流： 100mA

③、显示误差： ＜±2%

电桥功能：

①、输出电压： 0-5kV

②、短路电流： 100mA

③、定位精度： ±（0.2%•L+1）m （0.2Ω以上）
