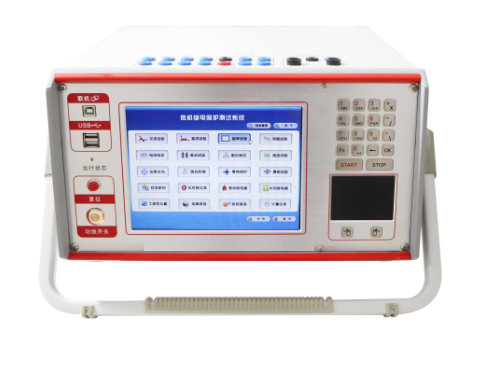

SFJB-1200B六相微机继电保护测试仪

产品简介

主要特点

1、  输出多达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式。

2、 高性能的嵌入式工业控制计算机和10.4〞大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等；

3、 输出端采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。

4、 输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。

5、 可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。

6、 设有一路独立110V 及 220V专用直流电源输出，方便现场检验使用。

7、 全新SFJB-1200B测试仪设有10路开入和8路开出，方便做备自投试验。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。

8、 提供各种自动测试软件模块和GPS同步触发试验（选配）等。

9、 可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，进行故障回放。可以实时存储测试数据，显示矢量图，打印报表等；

10、 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。

 技术参数

1、 交流电流输出

6相电流输出时每相输出（有效值）  0～30A

输出精度  ≤0.5A  ±2mA

      ＞0.5A  0.1%

3相电流输出时每相输出（有效值）  0～60A

6相并联电流输出（有效值）     0～180A

相电流长时间允许工作值（有效值）  10A

相电流最大输出功率   400VA

6相并联电流最大输出时允许工作时间  10s

频率范围（基波）   0～1000Hz

谐波次数   1～20 次

2、 直流电流输出

电流输出  0～±10A / 每相 ，0～20A / 两相叠加  输出精度  0.5级

Z大输出负载电压   20V

3、 交流电压输出

相电压输出（有效值）   0～120V  输出精度  0.1级

线电压输出（有效值）   0～240V

相电压 / 线电压输出功   80VA / 100VA

频率范围（基波）   0～1000Hz

谐波次数   1～20次

4、 直流电压输出

相电压输出幅值   0～±160V  输出精度  0.5级

线电压输出幅值   0～320V

相电压/ 线电压输出功率   70VA / 140VA

5、 开关量

10路开关量输入

空接点    1～20mA，24V

电位接点接入 “0”：0 ～ +6V； “1”：+11 V ～ +250 V

8对开关量输出     DC：220 V／0.2 A；AC：220 V／0.5 A

6、 时间测量范围

0.1ms ～ 9999s ，  测量精度 ＜0.1mS

7、 体积重量

360*425*215mm ，19.8kg

 使用注意事项

1、 测试仪装置内置了工控机和Windows操作系统，请勿过于频繁地开关主机电源。

2、 装置面板或背板装有USB插口，允许热拔插USB口设备（如U盘等），但注意拔插时一定要在数据传输结束后进行。

3、 为了保证工控机内置的Windows操作系统能稳定可靠运行，请不要随意删除或修改硬盘上的文件和桌面上的图标，请不要随意操作、更改、增加、删除、使用内置Windows系统，以免导致操作系统损坏。使用USB盘拷贝数据时请一定保证U盘干净无病毒，也请不要利用U盘在本系统中安装其它软件程序。

4、 请勿在输出状态直接关闭电源，以免因关闭时输出错误导致保护误动作。

5、 为防止测试仪运行中机身感应静电和现场干扰，试验之前先通过接地端将主机可靠接地；

6、 36V 以上电压输出时应注意安全，防止触电事故的发生；

7、 禁止外部电压和电流加在测试仪的电压、电流输出端。试验中，务必防止被测保护装置上的外电压反馈到测试仪的输出端而损坏测试仪；

8、 注意保持机箱侧面通风口的空气流动畅通，请不要遮挡通风口，以免影响散热；

9、 切勿将装置露天放置而被雨水淋湿；装置工作异常时，请及时与厂家联系，请勿自行维修。
