输出电压 |
用途 |
工作频率 |
试验电压 |
试验时间 |
|
100kV |
35kV电缆 |
30～300Hz |
≤52kV |
60min |
|
150kV |
110kV电缆 |
30～300Hz |
≤128kV |
60min |
|
200kV |
110kV变压器线端 220kV主变中性点 |
45～65Hz |
≤160kV |
1min |
|
250kV |
220kV电缆 |
30～300Hz |
≤216kV |
60min |
|
300kV |
110kV断路器/PT/CT等 |
30～300Hz |
≤265kV |
1min |
|
500kV |
220kV断路器/PT/CT等 |
30～300Hz |
≤495kV |
1min |

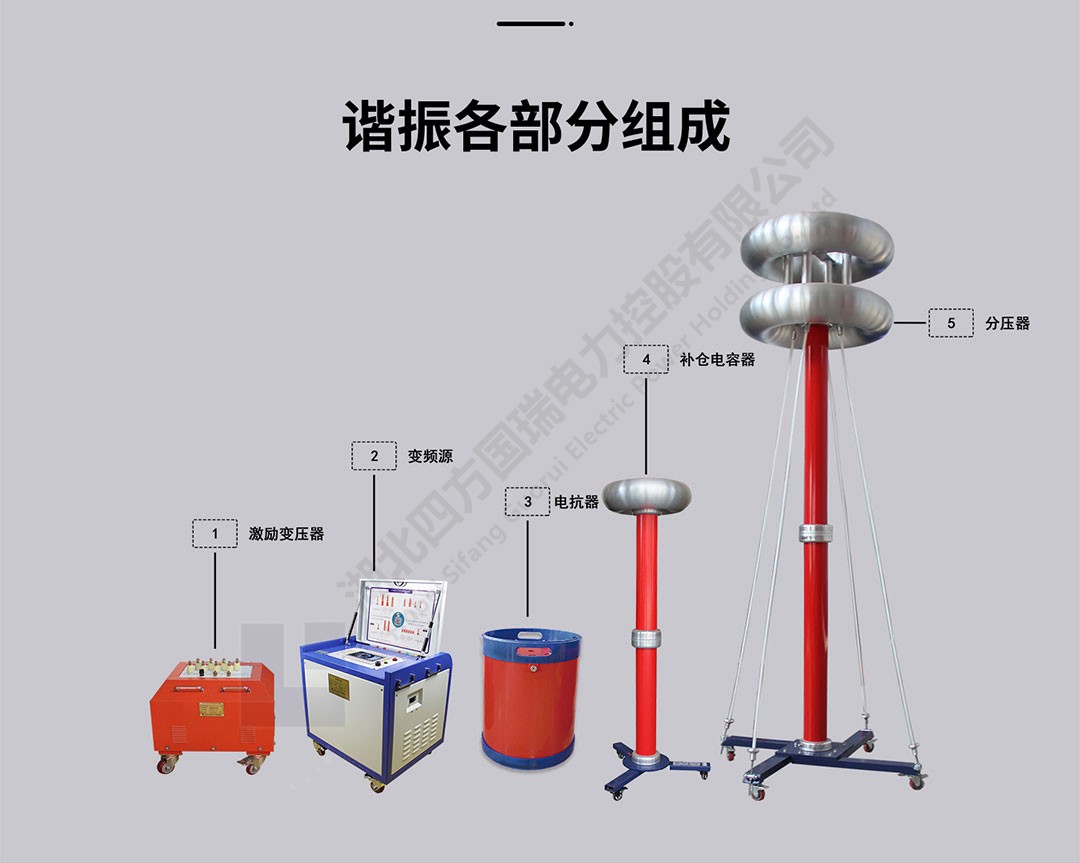

串联谐振装置配置参数
|
序号 |
设备名称 |
型号及规格 |
数量 |
|
1 |

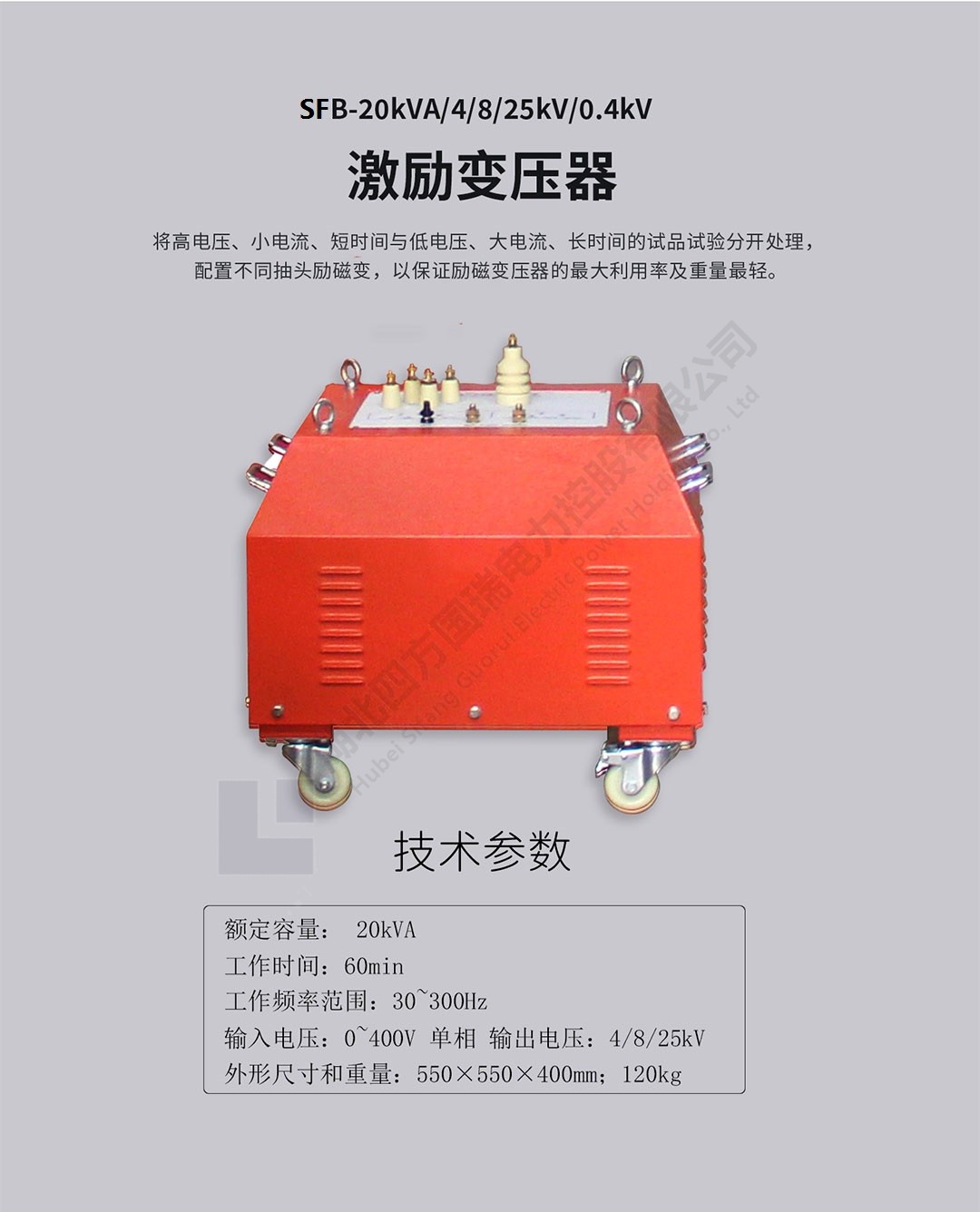

激励变压器 |
SFJL-F-20kVA/4/8/25kV/0.4kV |
2台 |
|
2 |

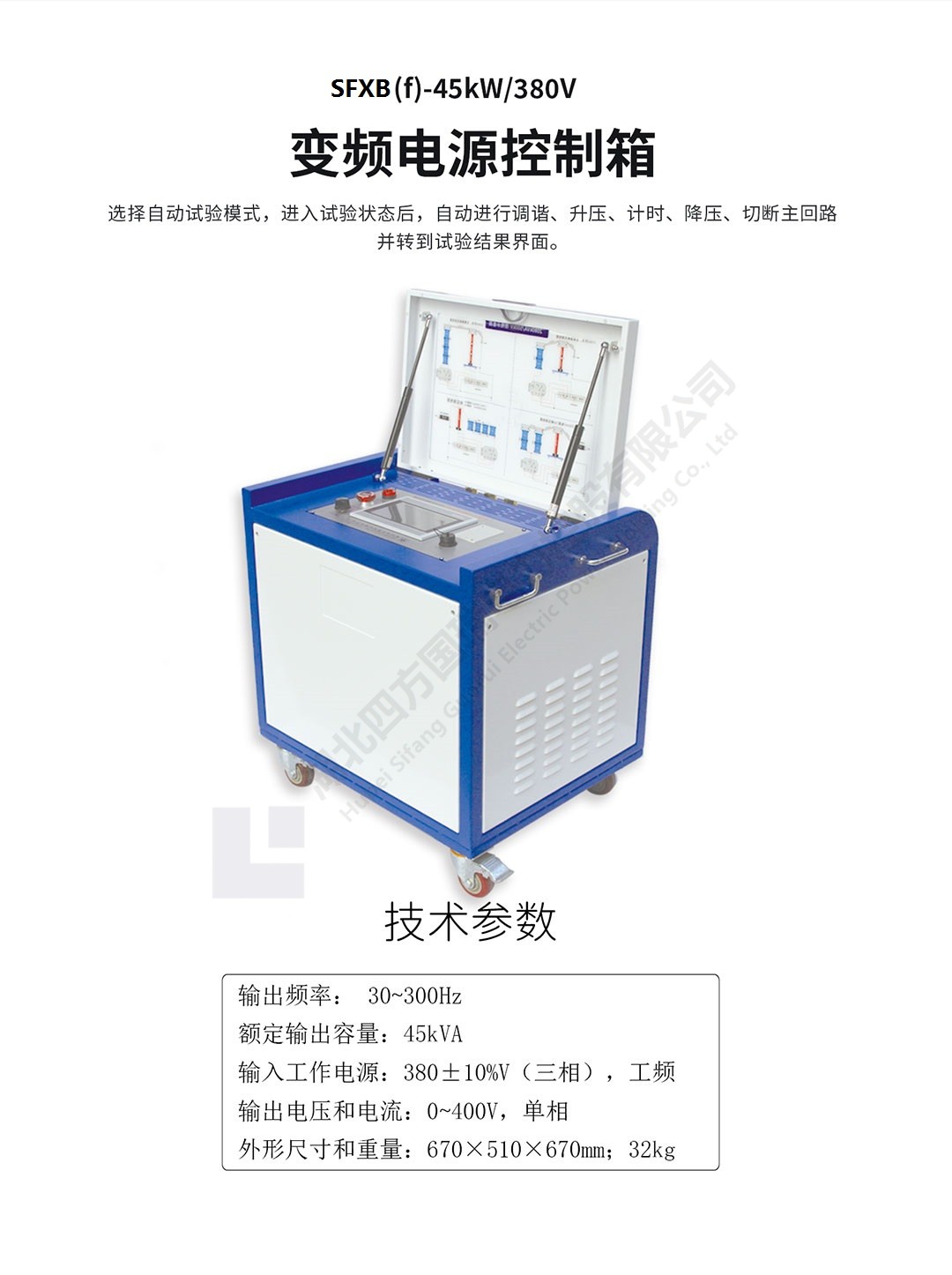

变频电源 |
SFBP-F-45kW/380V |
1台 |
|
3 |

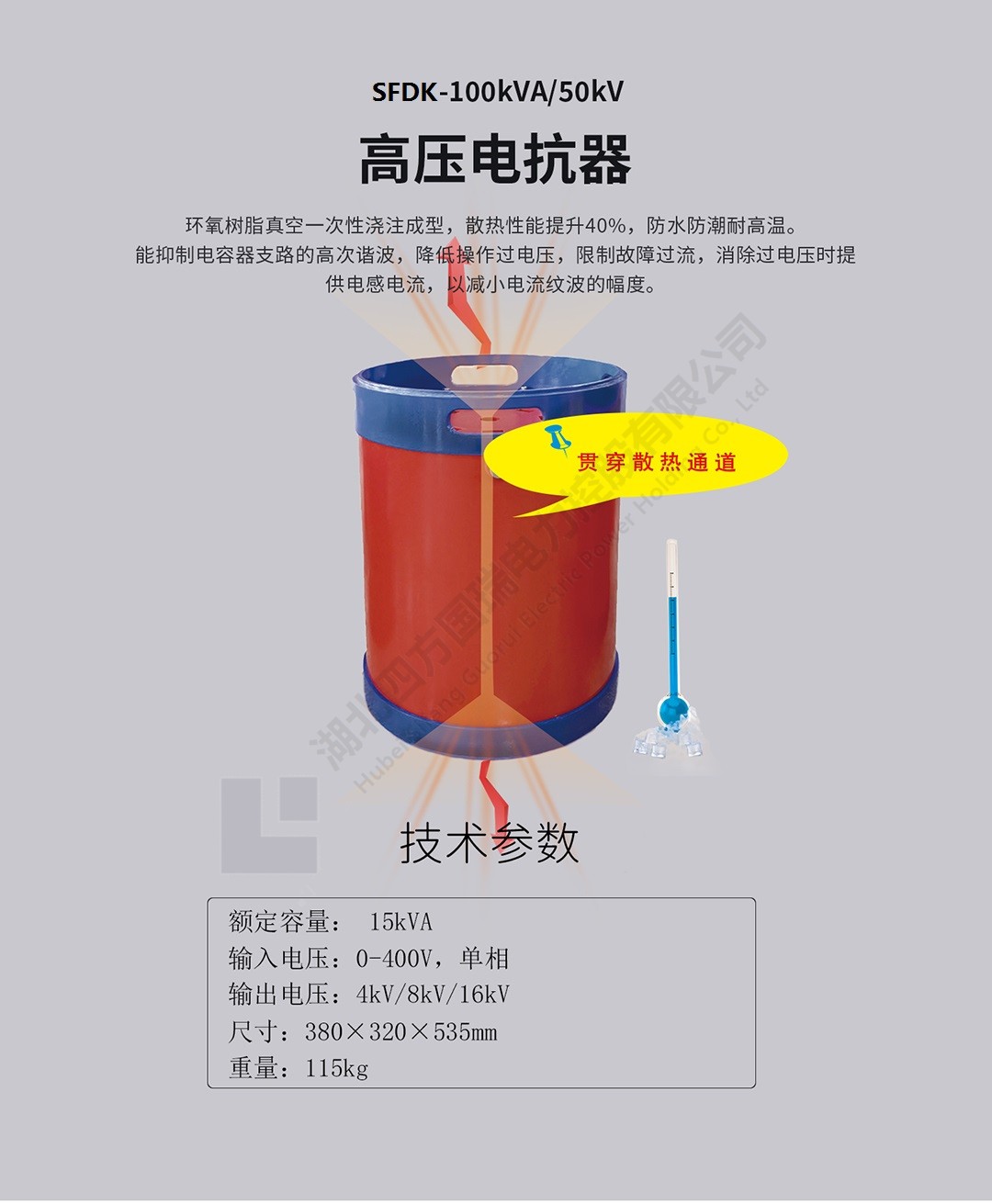

高压电抗器 |
SFDK-100kVA/50kV |
10节 |
|
4 |
电容分压器 |
SFFC-500kV/1000pF |
1套 |
|
5 |
补偿电容器 |
SFBC-160kV/5000pF |
1套 |
|

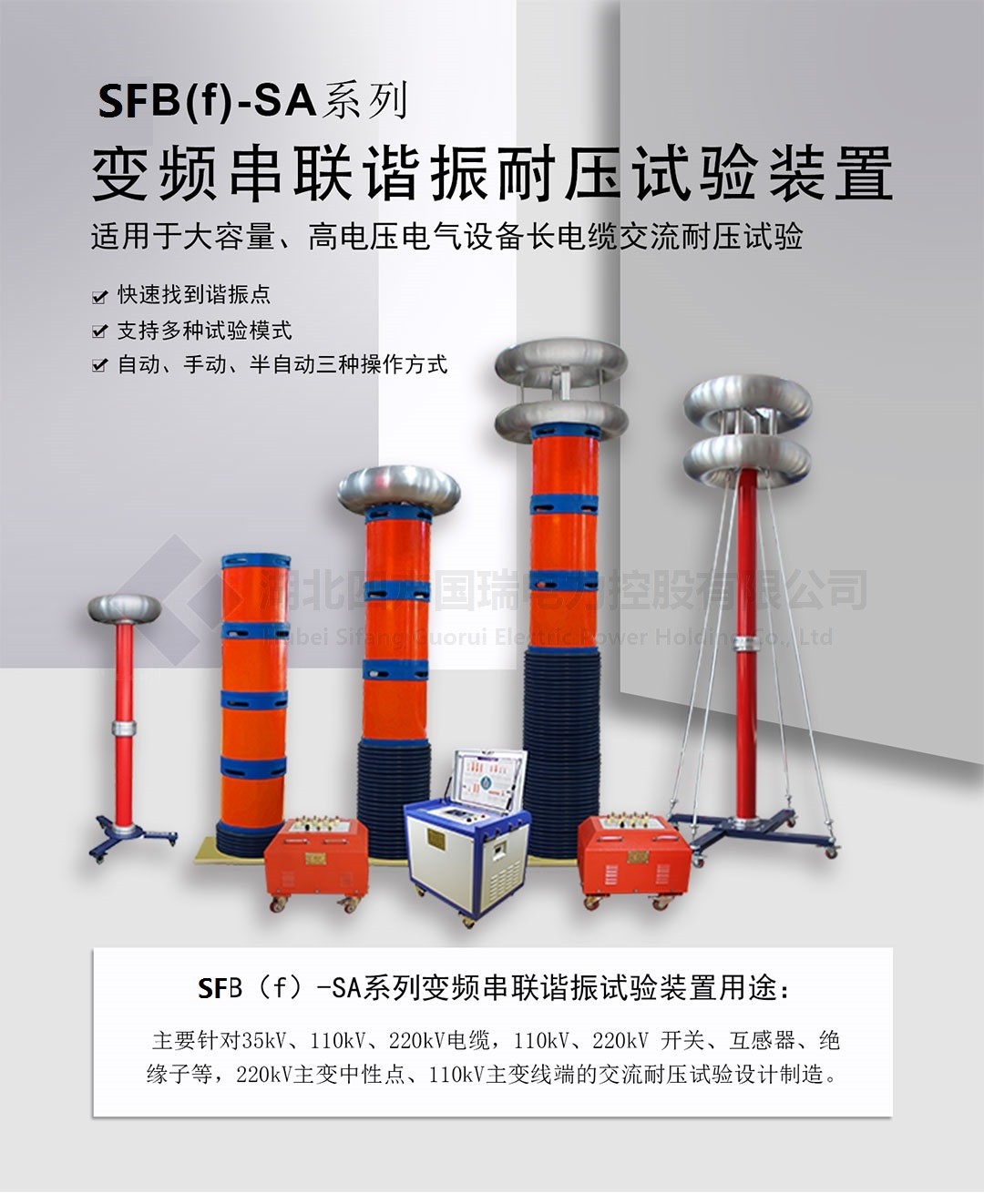

SFB(f)-SA系列用途 |
|||
|

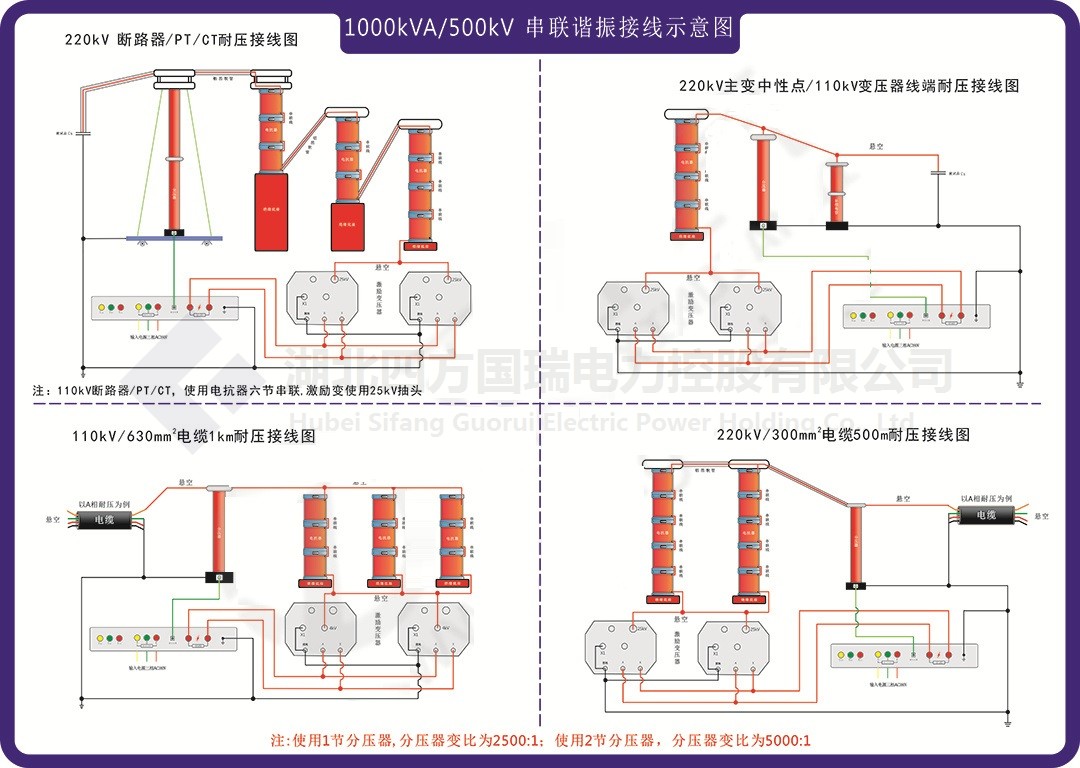

110kV/630mm²电缆2km 220kV系统 |
|||
| 文件名 | 点击下载 |
| SFB(f)-SA系列变频串联谐振耐压试验装置 说明书 | |
| SFB(f)-SA系列变频串联谐振耐压试验装置 检定证书 |
