SFB(f)-HA系列变频串联谐振试验装置主要针对110kV/400mm²电缆0.7km、110kVA/80000kVA主变、10kV/300mm²电缆8km、35kV/300mm²电缆4k、110kV GIS、开关等的交流耐压试验设计制造。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
被试品对象及试验要求：
1. 110kV GIS、开关的交流耐压试验，试验频率30~300Hz，试验电压不超过265kV，试验时间1min。
2. 110kV/400mm²电缆0.7km的交流耐压试验，电容量≤0.115uF，试验频率30~300Hz，试验电压128kV，试验时间60min。
3. 110kVA/80000kVA主变全绝缘的交流耐压试验，电容量≤0.02uF，试验频率45~65Hz，试验电压160kV，试验时间1min。
4. 10kV/300mm²电缆8km的交流耐压试验，电容量≤3.004uF，试验频率30~300Hz，试验电压17.4kV，试验时间60min。
5. 35kV/300mm²电缆4km的交流耐压试验，电容量≤0.778uF，试验频率30~300Hz，试验电压52kV，试验时间60min。

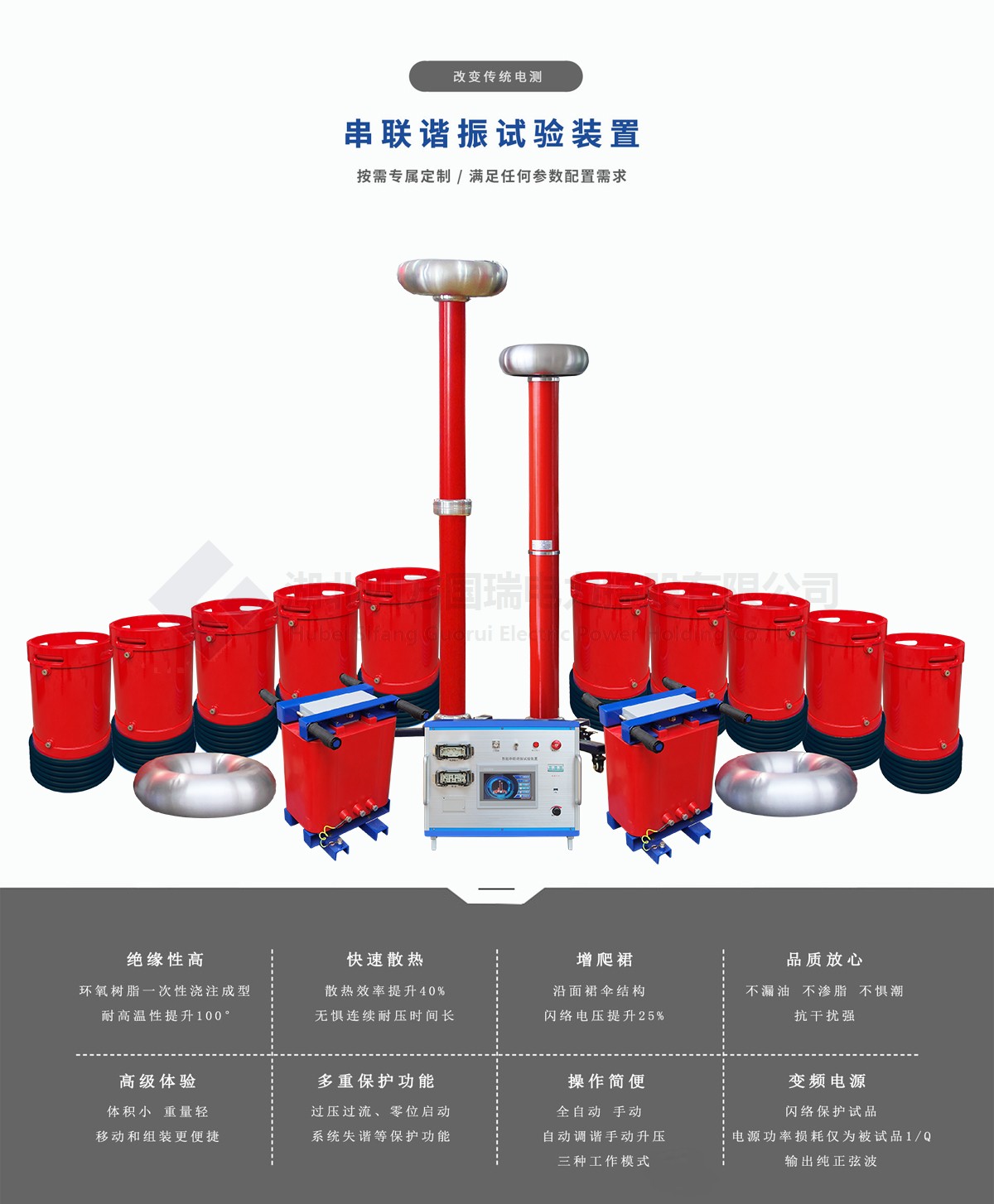

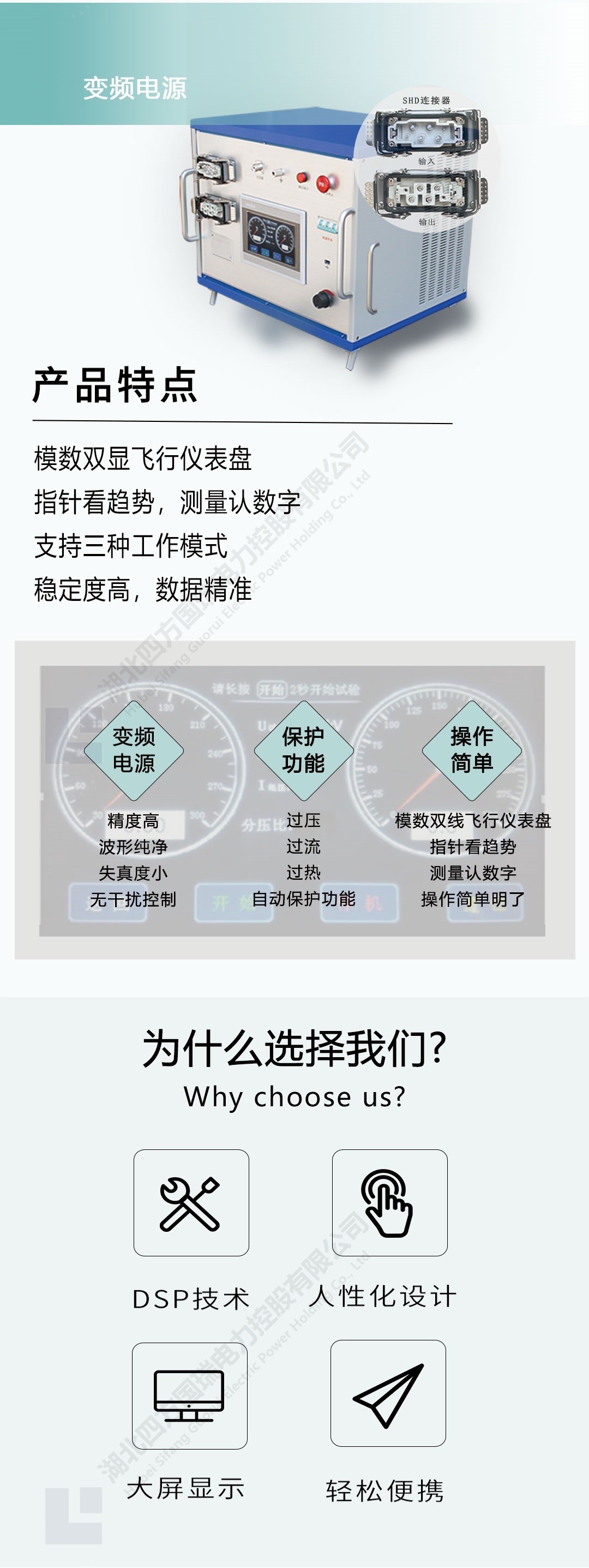

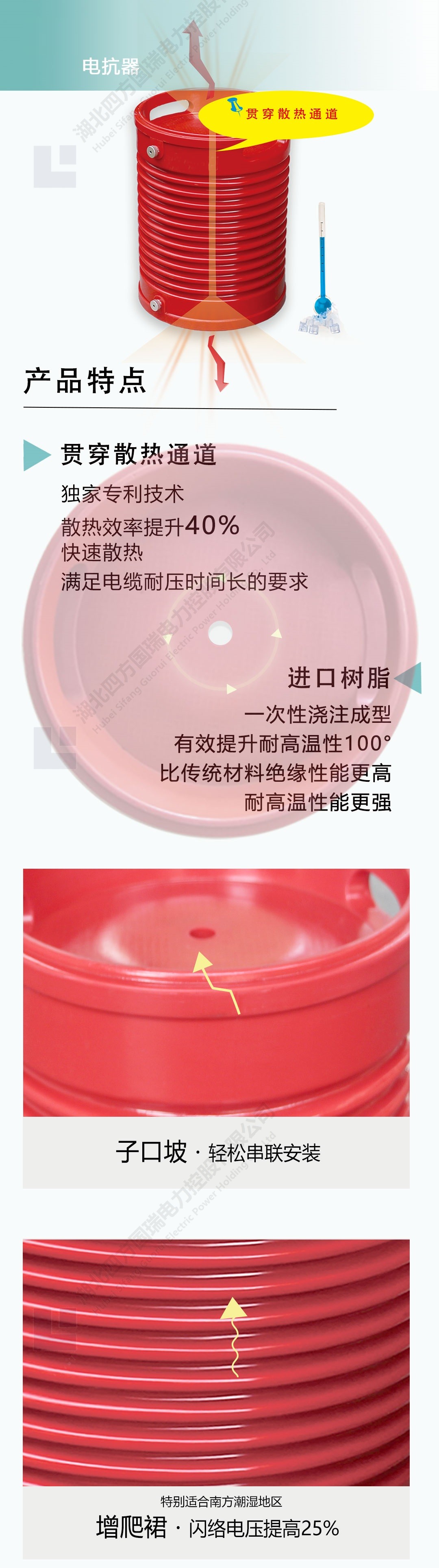

该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。
产品别名：变频串联谐振、串联谐振、调频串联谐振、交流耐压试验装置、调频谐振、串联谐振耐压试验装置等

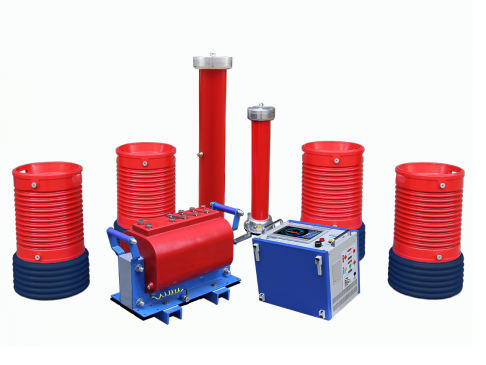

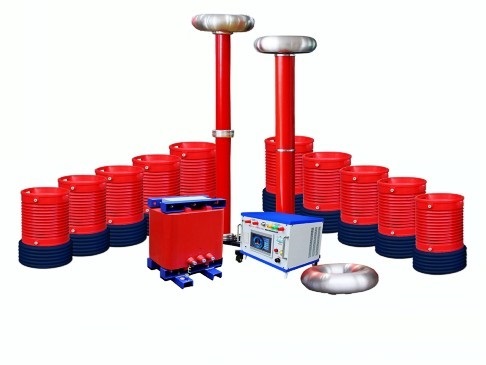

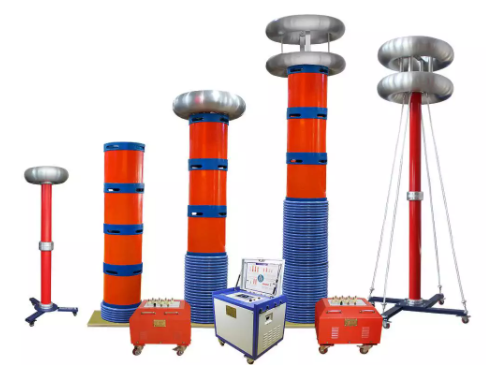

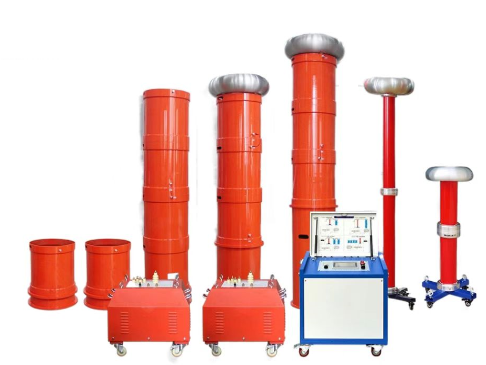

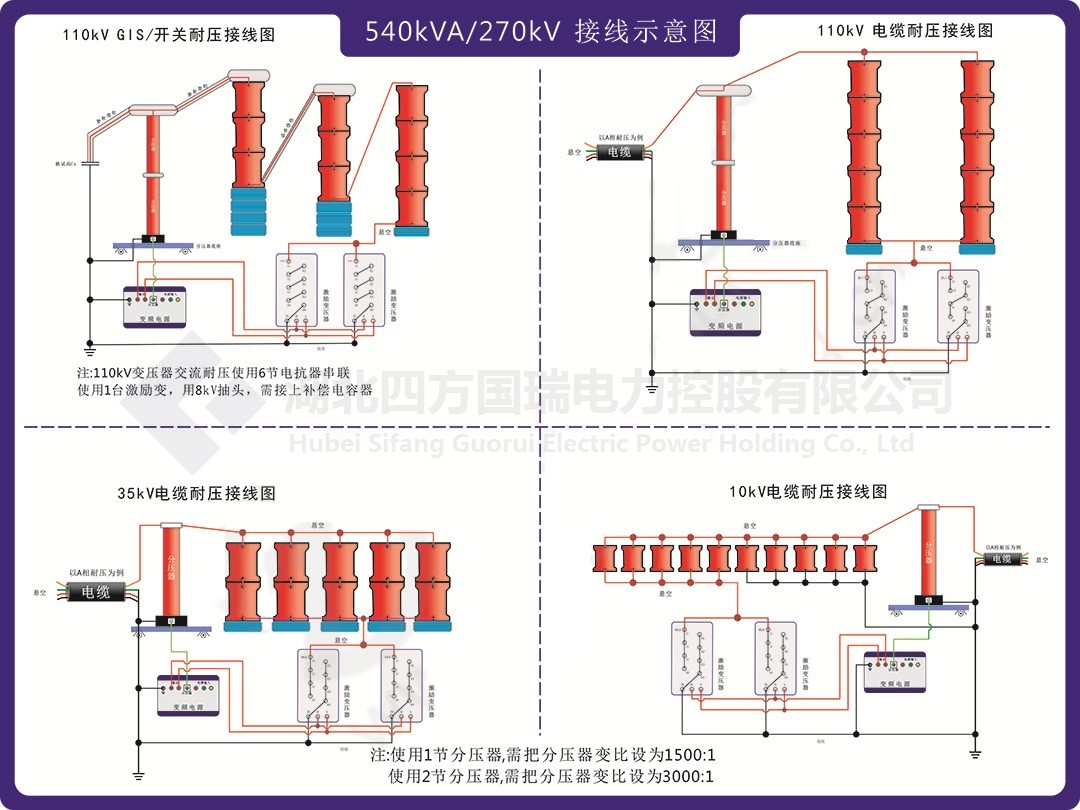

SFB(f)-HA系列变频串联谐振试验装置示意图

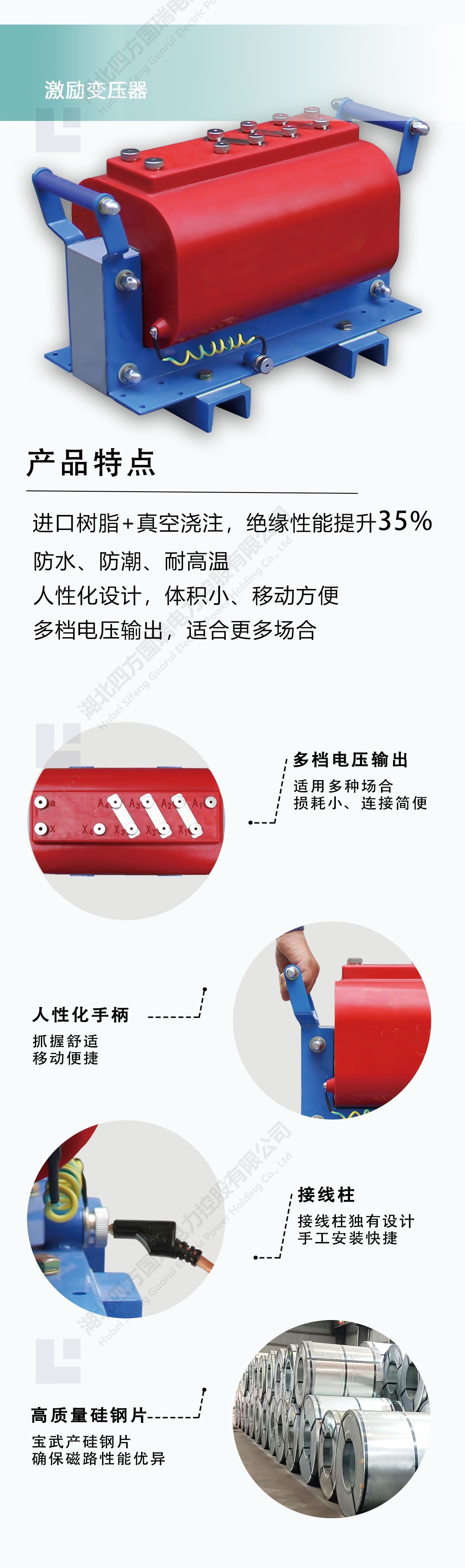

| 序号 | 设备名称 | 型号及规格 | 数量 |
| 1 | 激励变压器 |
SFJL-F-15kVA/4/8/16kV/0.4kV |
2台 |
| 2 | 变频电源 |
SFBP-F-30kW/380V |
1台 |
| 3 | 高压电抗器 |
SFDK-54kVA/27kV |
10节 |
| 4 | 电容分压器 |
SFFC-270kV/1000pF |
1套 |
| 5 |
补偿电容器 |
SFBC-160kV/5000pF |
1套 |
|
|
|||
| SFB(f)-HA系列用途 | |||
|
110kV/300mm²电缆0.5km 35kV/300mm²电缆2km 110kV系统 |
|||
| 文件名 | 点击下载 |
| SFB(f)-HA系列变频串联谐振试验装置 说明书 | |
| SFB(f)-HA系列变频串联谐振试验装置 检定证书 |
