SFB(f)-HC系列变频串联谐振耐压试验装置适用于10kV/240mm²电缆7km、10kV/300mm²电缆6km、10.5kV/30MW火力发电机的交流耐压试验。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
被试品对象及试验要求：
1．10kV/240mm²电缆7km的交流耐压试验，电容量≤1.7195uF，试验频率30-300Hz，试验电压22kV，试验时间5min。
2．10kV/300mm²电缆6km的交流耐压试验，电容量≤1.1265uF，试验频率30-300Hz，试验电压22kV，试验时间5min。
3．适用于10.5kV/30MW火力发电机的交流耐压试验，电容量≤0.26uF，试验频率45-65Hz，试验电压不超过24kV，试验时间1min。

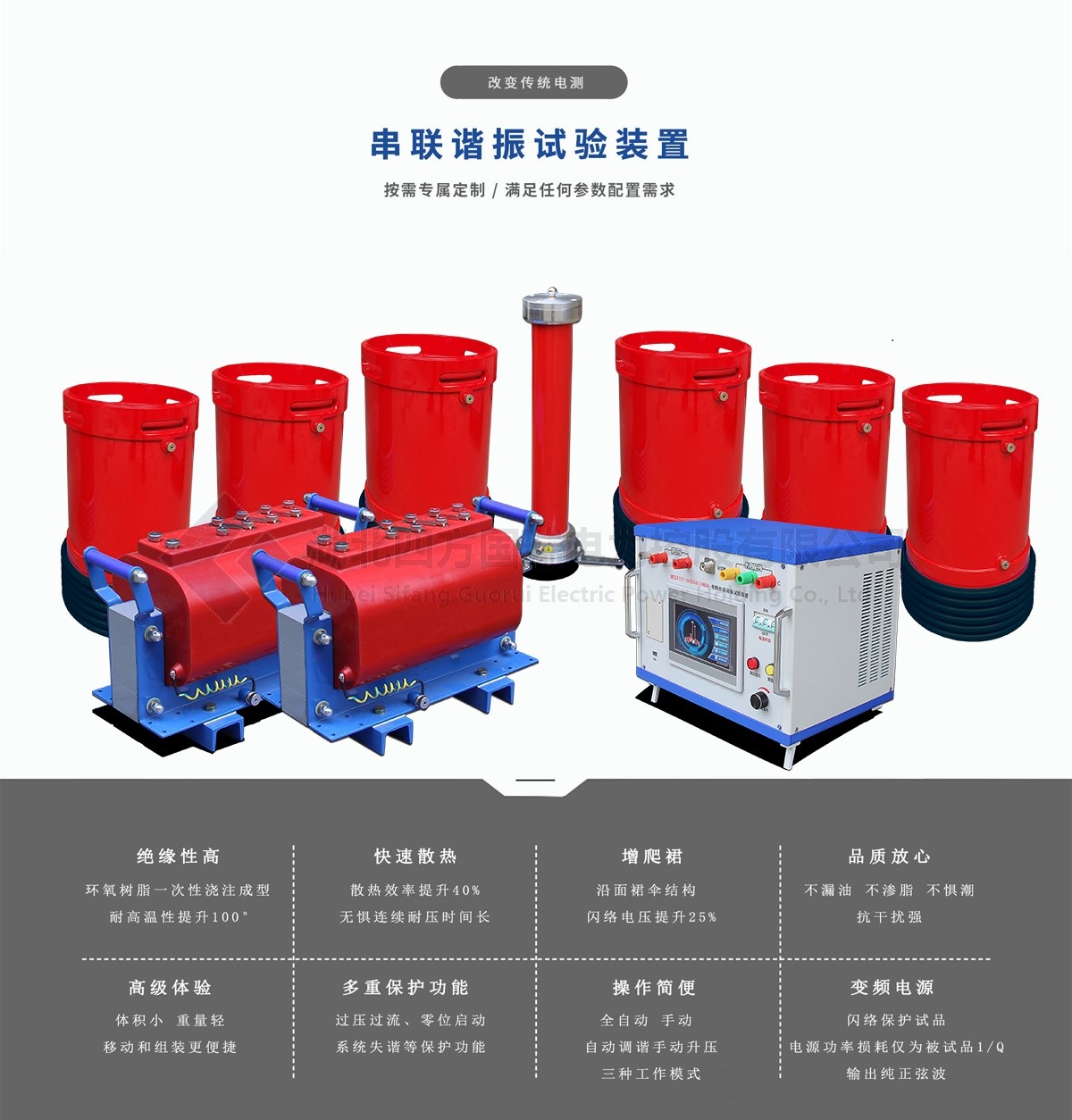

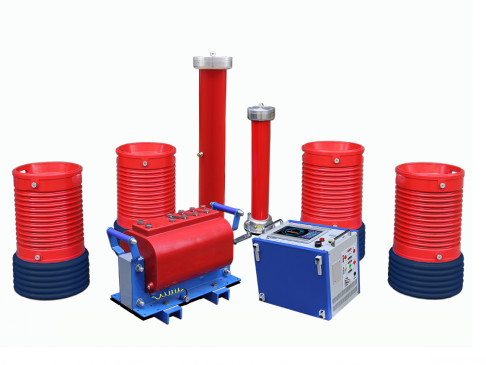

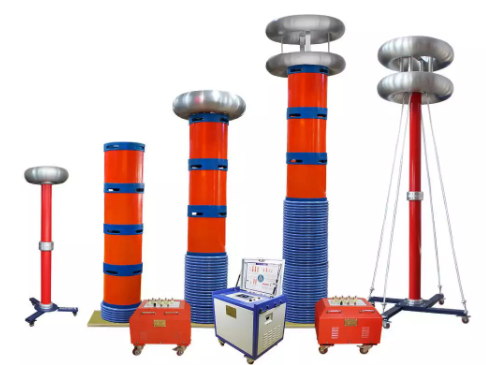

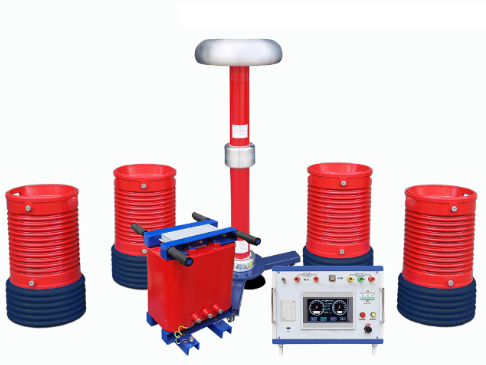

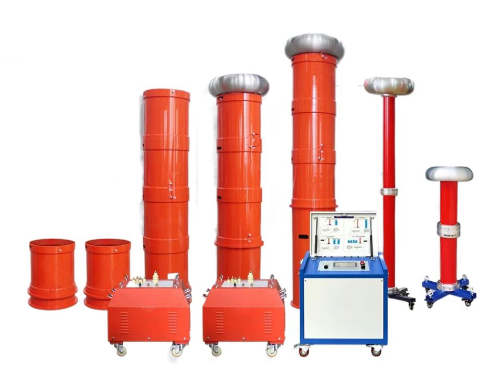

该装置主要由变频电源、励磁变压器、电抗器、电容分压器组成。
产品别名：变频串联谐振交流耐压试验装置、变频串联谐振、变频串联谐振、
|
序号 |
设备名称 |
型号及规格 |
数量 |
|
1 |
激励变压器 |
SFJL-F-7.5kVA/1.5/3/6kV/0.4kV |
2台 |
|
2 |
变频电源 |
SFBP-F-15kW/220/380V |
1台 |
|
3 |

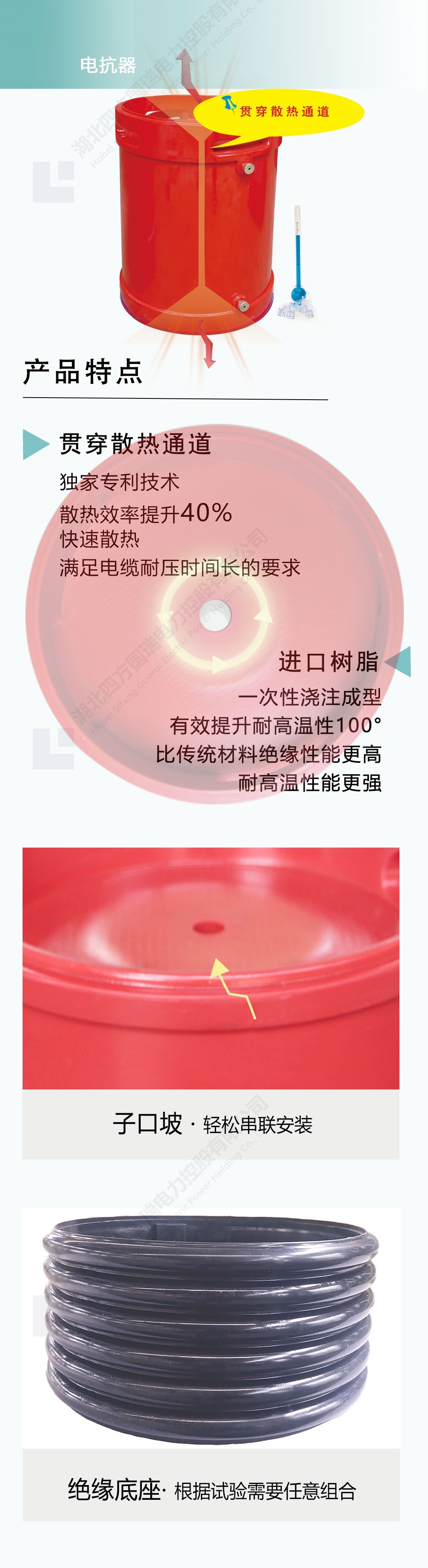

高压电抗器 |
SFDK-44kVA/22kV |
6节 |
|
4 |
电容分压器 |
SFFC-110kV/1000pF |
1套 |
|
SFB(f)-HC系列用途 |
|||
|
10kV/240mm²电缆7km 10.5kV/30MW火力发电机 |
|||
| 文件名 | 点击下载 |
| SFB(f)-HC系列变频串联谐振耐压试验装置 说明书 | |
| SFB(f)-HC系列变频串联谐振耐压试验装置 检定证书 |
