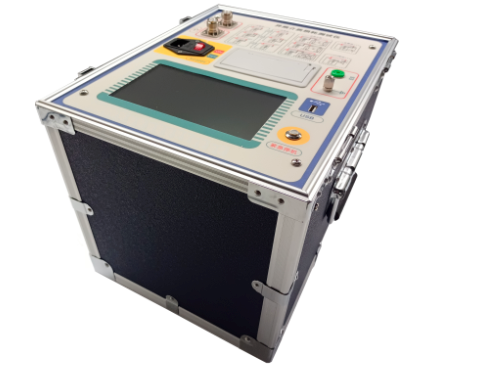

SFDX-9000异频介质损耗测试仪

    SFDX-9000异频介质损耗测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化结构,内置介损测试电桥,可变频调压电源,升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生,经变压器升压后用于被试品测试。频率可变为50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz,采用数字陷波技术,避开了工频电场对测试的干扰,从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。

  • ㊣ 湖北大型电力试验设备生产基地
  • ㊣ 始于1986年,30多年生产制造经验,只专注电力试验设备领域,品质更有保障

  • 产品咨询、购买、维护服务,欢迎致电 027-61903638 联系我们

产品简介

一、概 述

SFDX-9000异频介质损耗测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化结构,内置介损测试电桥,可变频调压电源,升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生,经变压器升压后用于被试品测试。频率可变为50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz,采用数字陷波技术,避开了工频电场对测试的干扰,从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。

仪器主要具有如下特点:

l 超大液晶中文显示

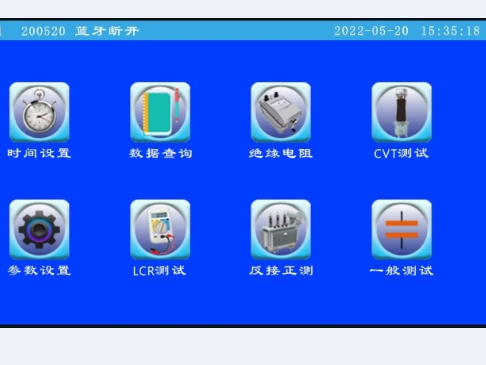

仪器配备了7寸大屏幕触控式彩色显示屏,超大全触摸操作界面,操作简单,每过程都非常清晰明了,操作人员不需要额外的专业培训就能使用。轻轻点击一下就能完成整个过程的测量,是目前非常理想的智能型介损测量设备。

l 海量存储数据

仪器内部配备有日历芯片和大容量存储器,保存数据100组,能将检测结果按时间顺序保存,随时可以查看历史记录,并可以打印输出。

l 科学先进的数据管理

仪器数据可以通过U盘导出,可在任意一台PC机查看和管理数据。

l 多种测试模式

仪器能够分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试;在外标准外高压正接法情况下可以做高电压(大于10kV)介质损耗。

l 不拆高压引线测量CVT

仪器可在不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值。

l CVT反接屏蔽法测量C0

仪器可采用反接屏蔽法测量CVT上端C0的介质损耗值和电容值。

l 高速采样信号

仪器内部的逆变器和采样电路全部由数字化控制,输出电压连续可调。

多重保护安全可靠

仪器具备输入电压波动、高压电流、输出短路、电源故障、过压、过流、温度等多重保护措施,保证了仪器安全、可靠。仪器还具备设置接地检测功能,确保不接地设备不允许操作启动测试。现场误接电源380V,具有报警功能,可保护仪器不损坏。

l CVT测试一步到位

该仪器还可以测试全密封的CVT(电容式电压互感器)C1、C2的介损和电容量,实现了C1、C2的同时测试。该仪器还可以测试CVT变比和电压角差。

l LCR全自动测量

全自动电感、电容、电阻测量,角度显示。

l 支持蓝牙数据上传

仪器内置蓝牙模块,其通信协议符合国家电网《电气设备数字化测试仪器数据与通信技术规范》,可直接使用国网APP或符合协议规范的其它软件连接操作。



二、工作原理

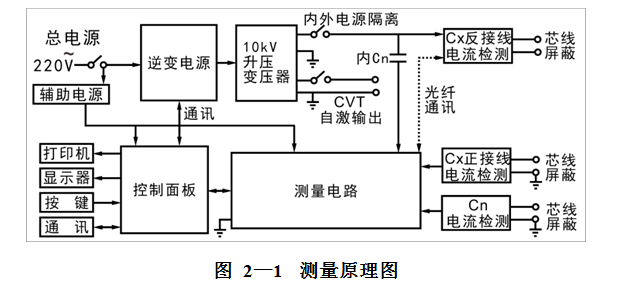

在交流电压作用下,电介质要消耗部分电能,这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时,电介质中的电压和电流间成在相角差ψ,ψ的余角δ称为介质损耗角,δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路(Cn)和一被试回路(Cx),如图2—1所示。标准回路由内置高稳定度标准电容器与测量线路组成,被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位差,再由数字信号处理器运用数字化实时采集方法,通过矢量运算得出试品的电容值和介质损耗正切值。仪器内部已经采用了抗干扰措施,保证在外电场干扰下准确测量。

产品特征

产品别称

介损测试仪、抗干扰介损测试仪、全自动介损测试仪、异频介损测试仪、异频介质损耗测试仪、抗干扰介质损耗测试仪、全自动介质损耗测试仪

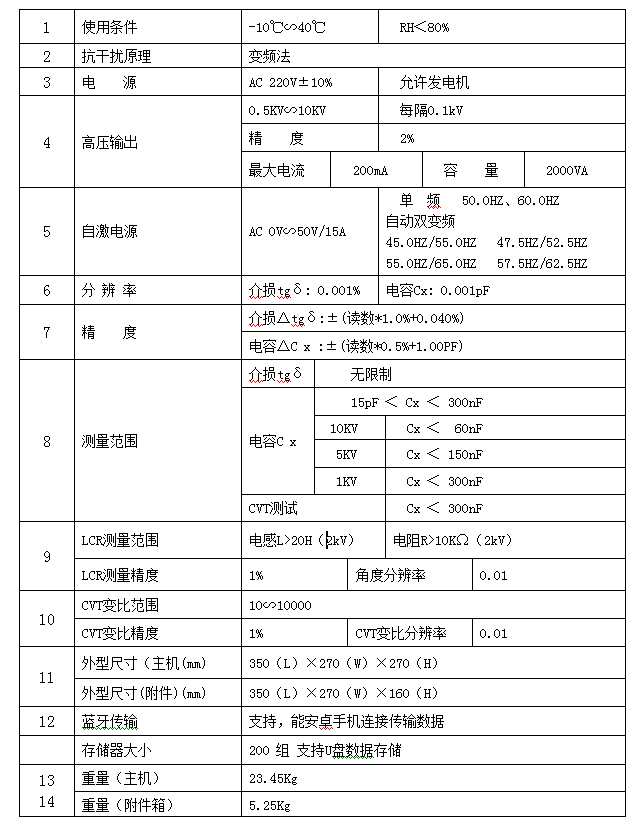

产品参数

1

使用条件

-10℃∽40

RH80%

2

抗干扰原理

变频法

3



AC 220V±10%

允许发电机

4

高压输出

0.5KV10KV

每隔0.1kV



2%

最大电流

200mA



2000VA

5

自激电源

AC 0V50V/15A

   50.0HZ60.0HZ

自动双变频

45.0HZ/55.0HZ   47.5HZ/52.5HZ

55.0HZ/65.0HZ   57.5HZ/62.5HZ

6

分 辨 率

介损tgδ: 0.001%

电容Cx: 0.001pF

7



介损△tgδ:±(读数*1.0%+0.040%)

电容△C x :±(读数*0.5%+1.00PF)

8

测量范围

介损tgδ

无限制

电容C x

15pF Cx 300nF

10KV

Cx  60nF

 5KV

Cx 150nF

  1KV

Cx 300nF

CVT测试

Cx 300nF

9

LCR测量范围

电感L>20H2kV

电阻R>10KΩ(2kV

LCR测量精度

1%

角度分辨率

0.01

10

CVT变比范围

1010000

CVT变比精度

1%

CVT变比分辨率

0.01

11

外型尺寸(主机(mm)

350L)×270W)×270H

外型尺寸(附件)(mm)

350L)×270W)×160H

12

蓝牙传输

支持,能安卓手机连接传输数据

存储器大小

200 组 支持U盘数据存储

13

14

重量(主机)

23.45Kg

重量(附件箱)

5.25Kg

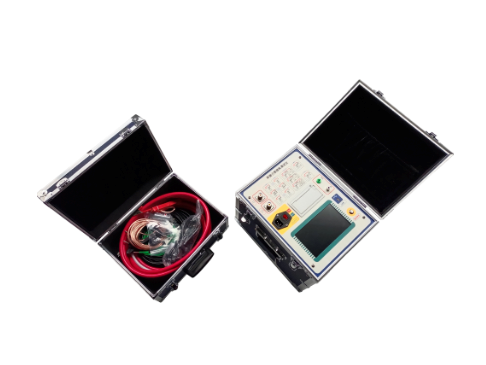

产品附件

本产品详细清单,请以说明书或代销合同为准

售后客服


★★★★★ 客服服务中心:027-61903638,我们将尽快安排电力工程师为您及时解答!

保修承诺


三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北四方国瑞电力控股有限公司长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是四方国瑞生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!

资料下载


文件名 点击下载
SFDX-9000异频介质损耗测试仪 说明书
SFDX-9000异频介质损耗测试仪 检定证书


           索取资料方式>   客服QQ :3173906661    人工客服:027-61903638   技术部:13871319625  邮箱:SFDL1996@163.com
