SF-32KV/4UF一体化电源

产品简介

SF-DY一体化电源采用一体化设计，内置高压电容及可调间隙球，体积小，重量轻，接线简单，方便运输及随身作业。

二、基本参数

1、输 入：AC220V±10%，频率 50HZ

2、输 出：DC 0- 32KV 连续可调，电流30mA，放电能量：1800J。

3、电 容：4uf/35KV

4、球 隙：0-10mm可调

5、重 量：21Kg

三、使用环境

1、环境温度：-10℃--40℃

2、海拔高度：低于1000m

3、相对湿度：≤85%

4、工作场所应无严重影响绝缘化学尘埃和爆炸性介质。

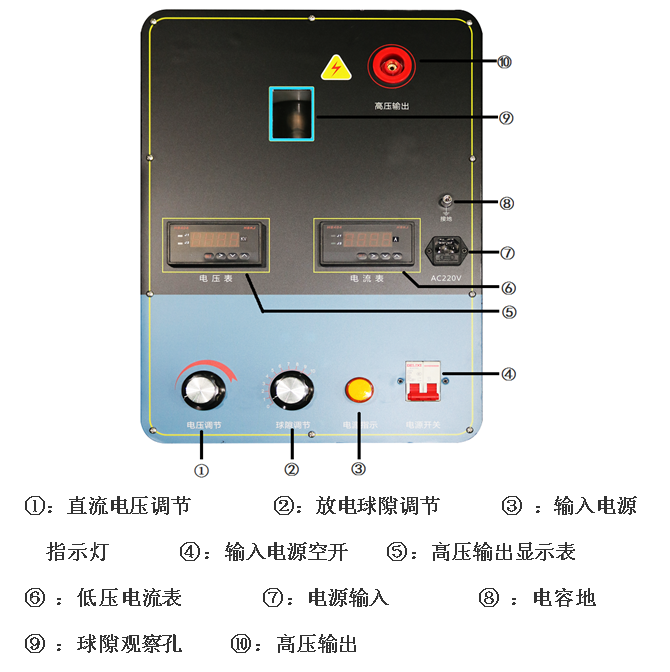

四、仪器面板图

五、使用方法

1、仪器接地和电缆铠接地接在一起，放电棒同时也要接上去。高压输出线连接电缆，悬空，不要接触地面或其他物品。

2、电源调节旋钮调到起点，球隙调到1-2mm之间，刚开始不要调大了，后期根据情况再调节。

3、接入AC220V电源，打开电源开关，顺时针慢慢调节电压旋钮，同时应密切注视高压电压表和低压电流表。调节电压时，低压电流表电流应该在1A左右，如果电压升不起来，电流表电流不断上升，达到5A以上，这时请不要再升压，检查线路。电压一般升到10KV左右时，间隙球就会产生放电现象，放电频率最好保持4-5秒放一次，通过调节电压或球间隙来控制放电频率，如果有连续两次放电现象，表示电压过高或者球间隙过小，这时就要稍微调整电压或球隙。

4、试验完毕，将电压调节旋钮调到起点，间隙球调回到零点，听到啪的一声，这是正常的放电现象，电压表头电压也会快速的降下来到0.3KV左右，这时我们再通过放电棒点在高压电缆处进行再次放电，电压表的电压会降至0V，保持几秒钟，就可以安全的拆除测试线了。

4、做电缆故障试验时，先用电缆故障测距仪测出故障点距离，然后启动高压电源进行冲击故障，当间隙球有节奏的产生放电现象，控制在3-5秒放一次电，这时要停止高压输出，等待测试人员到故障点附近时，再进行高压冲击试验。

六、使用与维护

1、开箱时应检查设备外观是否完好，表计、调压器及接线是否松动。

2、仪器保存在干燥处，长期不用，在重新使用前应用2500V兆欧表检查对地主绝缘，电阻值应≥1.5MΩ。
