电缆交流耐压装置

产品简介

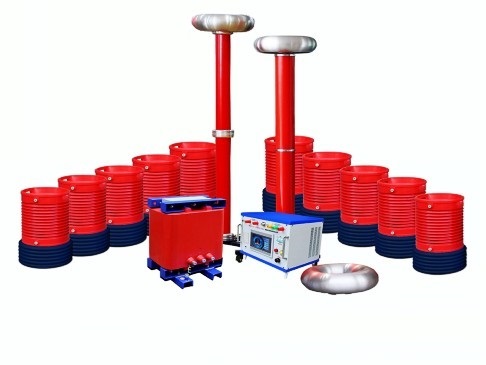

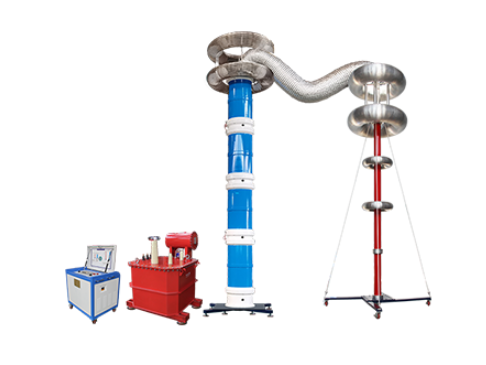

SFB(f)-GB系列变频串联谐振耐压试验装置-10kV电缆交流耐压装置-108kVA/108kV串联谐振耐压试验装置

主要针对35kV主变、35kV/300mm²电缆1km、10kV/300mm²电缆3km，35kV开关、互感器、10kV主变的交流耐压试验设计制造。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

被试品对象及试验要求：

   1. 35kV 258MVA主变的交流耐压试验，电容量≤0.0205uF，试验频率45~65Hz，试验电压不超过75kV，试验时间1min。

   2. 35kV/300mm²电缆1km的交流耐压试验，电容量≤0.1945uF，试验频率30~300Hz，试验电压52kV，试验时间60min。

   3. 10kV/300mm²电缆3km的交流耐压试验，电容量≤1.1265uF，试验频率30~300Hz，试验电压22kV，试验时间5min。

   4. 35kV开关、互感器的交流耐压试验，试验频率30~300Hz，试验电压不超过100kV，试验时间1min。

   5. 10kV主变的交流耐压试验，电容量≤0.015uF，试验频率45~65Hz，试验电压不超过50kV，试验时间1min。

该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。

产品别名：变频串联谐振、工频耐压试验装置、高压交联电缆交流耐压试验设备、交流耐压试验装置、调频谐振、调频串联谐振交流耐压试验装置等

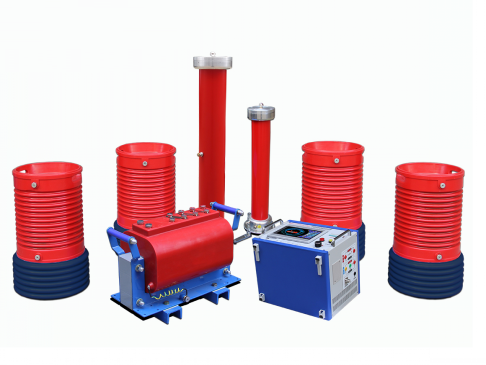

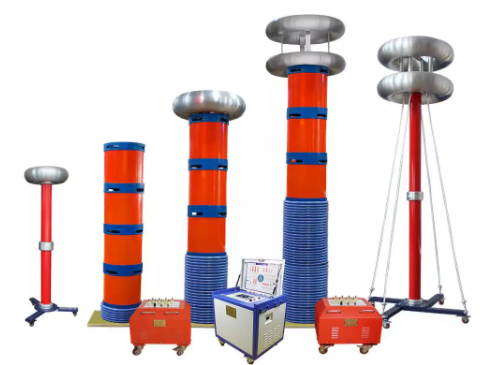

SFB(f)-GI系列变频串联谐振耐压试验装置-10kV长电缆交流耐压装置-567kVA/54kV串联谐振试验耐压装置

主要针对10kV、35kV电缆，35kV主变，35kV开关的交流耐压试验。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

被试品对象及试验要求：

1、10kV/300mm²电缆8km的交流耐压试验，电容量≤3.004uF，试验频率30~300Hz，试验电压17.4kV，试验时间60min。

2、35kV/300mm²电缆4km的交流耐压试验，电容量≤0.778uF，试验频率30~300Hz，试验电压52kV，试验时间60min。

该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。

产品别名：串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆耐压试验装置、调频串联谐振交流耐压试验装置等

SFB(f)-GC系列变频串联谐振耐压试验装置-35kV电缆交流耐压装置-135kVA/108kV串联谐振试验耐压装置

主要针对35kV主变、35kV/300mm²电缆1km、10kV/300mm²电缆3km，35kV开关、互感器、10kV主变的交流耐压试验设计制造。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

被试品对象及试验要求：

   1. 35kV 258MVA主变的交流耐压试验，电容量≤0.0205uF，试验频率45~65Hz，试验电压不超过75kV，试验时间1min。

   2. 35kV/300mm²电缆1km的交流耐压试验，电容量≤0.1945uF，试验频率30~300Hz，试验电压52kV，试验时间60min。

   3. 10kV/300mm²电缆3km的交流耐压试验，电容量≤1.1265uF，试验频率30~300Hz，试验电压22kV，试验时间5min。

   4. 35kV开关、互感器的交流耐压试验，试验频率30~300Hz，试验电压不超过100kV，试验时间1min。

   5. 10kV主变的交流耐压试验，电容量≤0.015uF，试验频率45~65Hz，试验电压不超过50kV，试验时间1min。

该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。

产品别名：变频串联谐振、工频耐压试验装置、高压交联电缆交流耐压试验设备、交流耐压试验装置、调频谐振、调频串联谐振交流耐压试验装置等

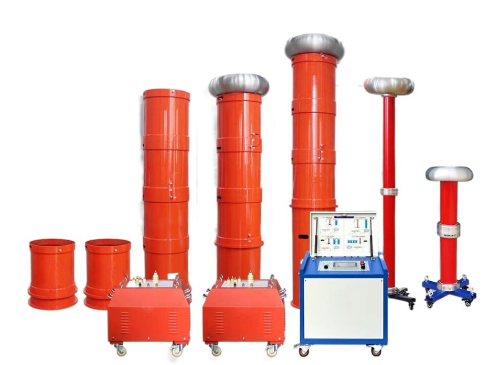

SFB(f)-GE系列变频串联谐振耐压试验装置-35kV电缆交流耐压装置-270kVA/270kV串联谐振试验耐压装置

主要针对110kV/300mm²电缆0.5km，35kV/300mm²电缆2km、10kV/300mm²电缆5km、110kV/63000kVA主变中性点、110kV开关，35kV开关、GIS的交流耐压试验设计制造。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

被试品对象及试验要求：

1. 110kV/300mm²电缆0.5km的交流耐压试验，电容量≤0.0735uF，试验频率30~300Hz，试验电压128kV，试验时间60min。

2. 35kV/300mm²电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30~300Hz，试验电压52kV，试验时间60min。

3. 10kV/300mm²电缆5km的交流耐压试验，电容量≤1.88uF，试验频率30~300Hz，试验电压22kV，试验时间5min。

4. 110kV/63000kVA主变中性点的交流耐压试验，电容量≤0.02uF，试验频率45~65Hz，试验电压80kV，试验时间1min。

5. 110kV开关、GIS的交流耐压试验，试验频率30~300Hz，试验电压不超过265kV，试验时间1min。

6. 35kV开关、GIS的交流耐压试验，试验频率30~300Hz，试验电压不超过95kV，试验时间1min。

该装置主要由变频电源、励磁变压器、电抗器、电容分压器组成。

产品别名：变频串联谐振交流耐压试验装置、变频串联谐振、变频串联谐振、串联谐振、调频串联谐振、串联谐振耐压试验装置等

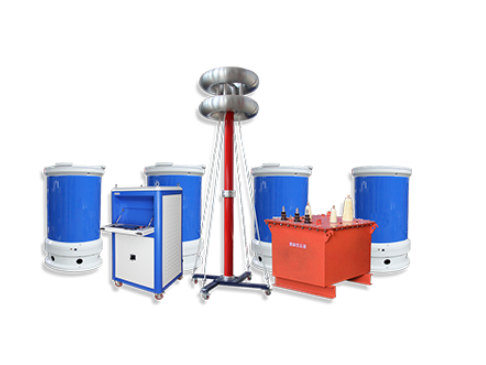

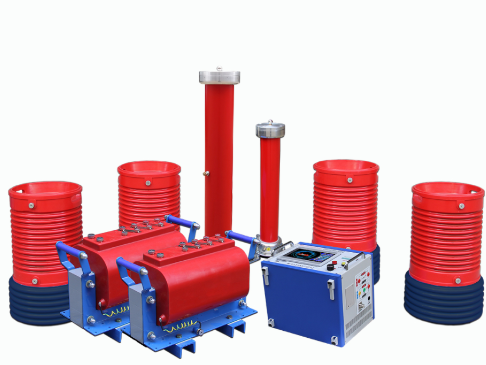

SFB(f)-NA系列变频串联谐振试验装置-35kV长电缆交流耐压装置-1350kVA/54kV串联谐振试验耐压装置

SFB(f)-SA系列变频串联谐振耐压试验装置-110kV电缆交流耐压装置-1000kVA/500kV串联谐振试验耐压装置

适用范围

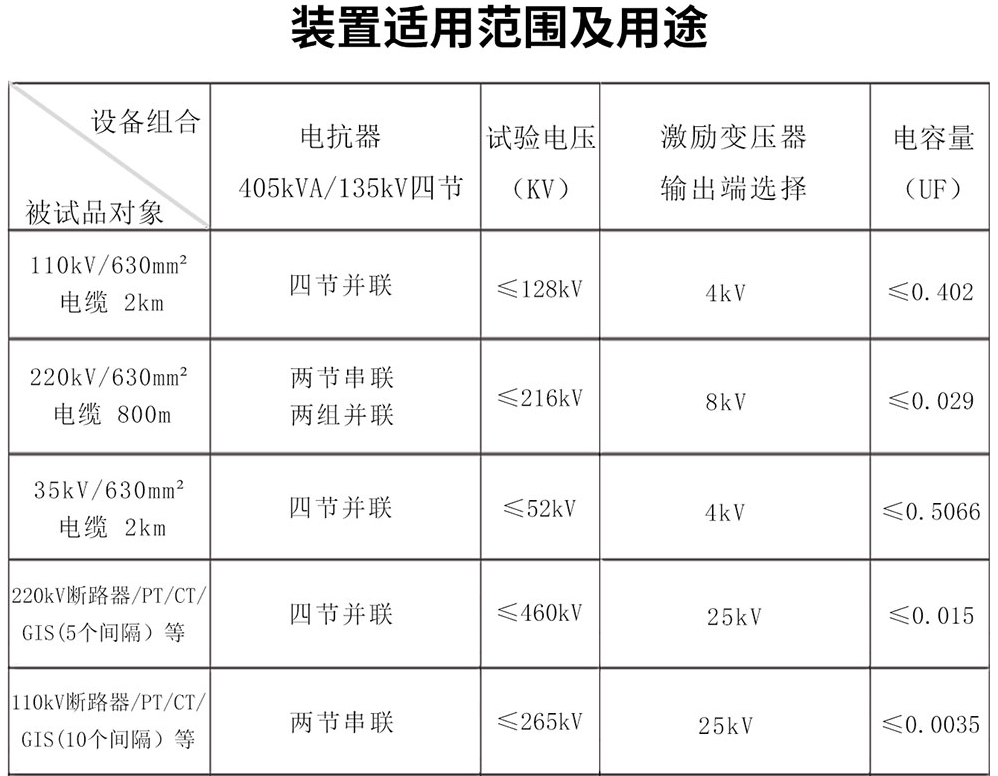

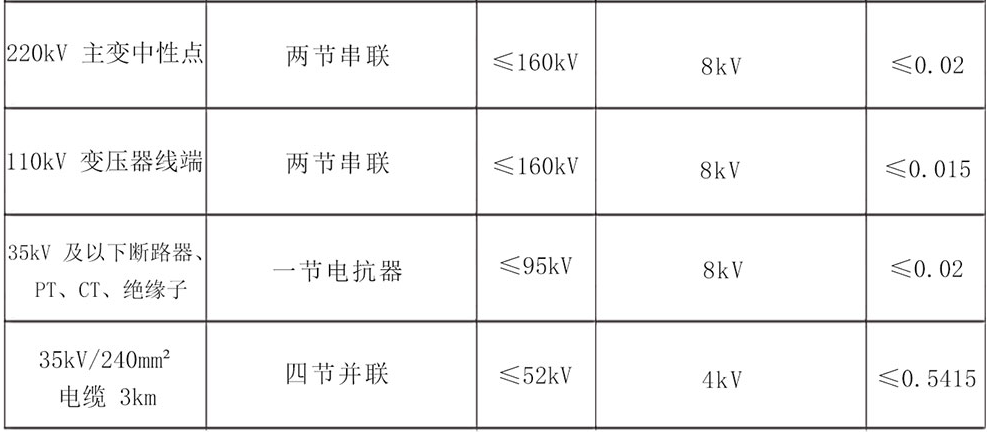

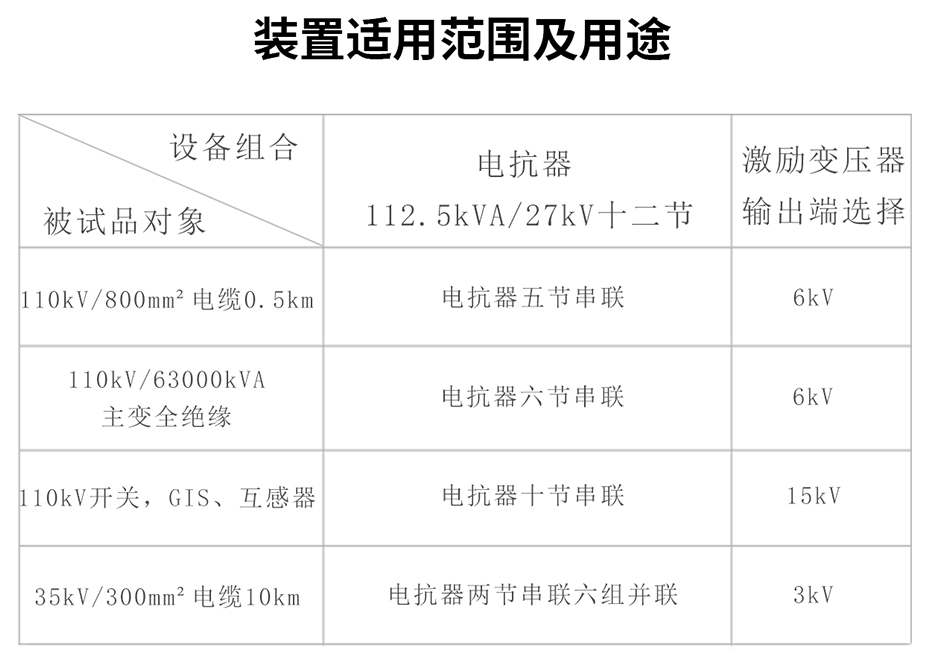

串联谐振装置配置参数

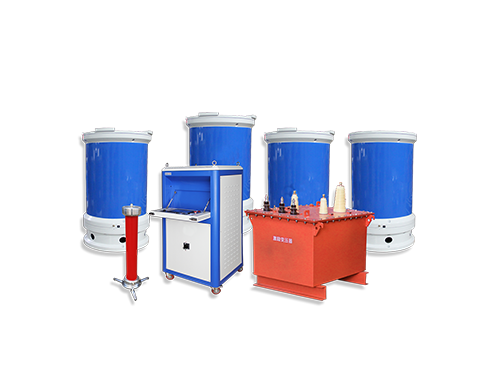

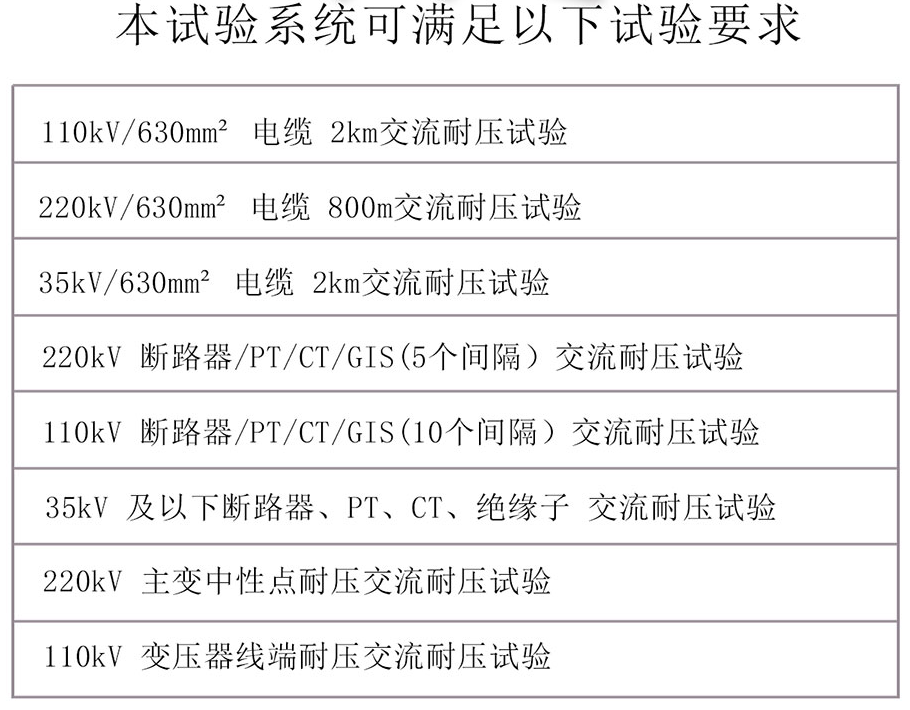

SFB(f)-NC系列变频串联谐振试验装置-220kV电缆交流耐压装置(满足220kV/1200mm² 电缆0.5km交流耐压试验)

220kV 及以下断路器、GIS（5 个间隔）、PT、CT、绝缘子等的交流耐压试验

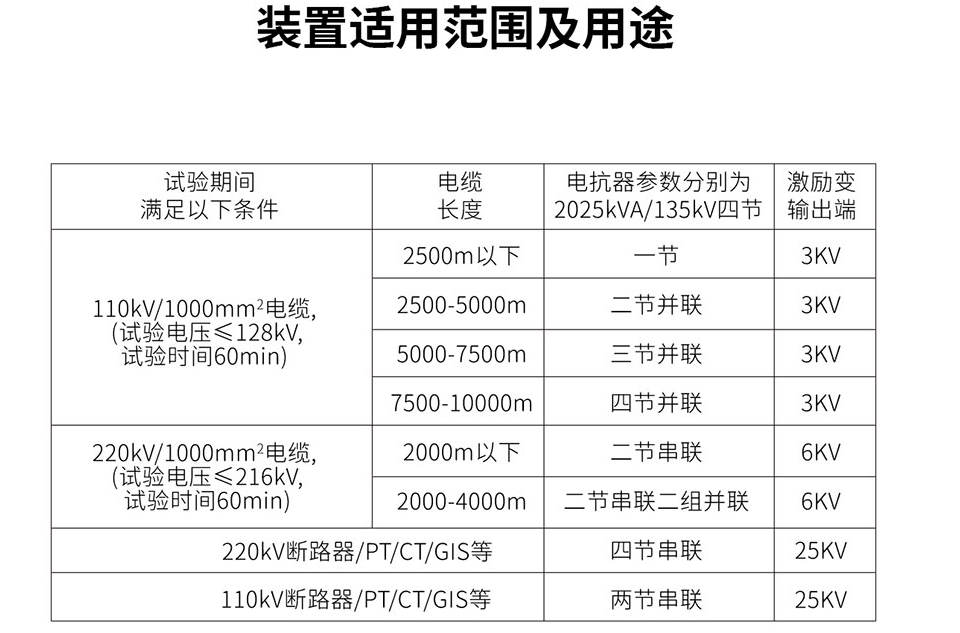

SFB(f)-NE系列变频串联谐振试验装置-220kV长电缆交流耐压装置(满足220kV/1000mm² 电缆4km交流耐压试验)

220kV 及以下断路器、GIS（5 个间隔）、PT、CT、绝缘子等的交流耐压试验

产品特征

产品别称
