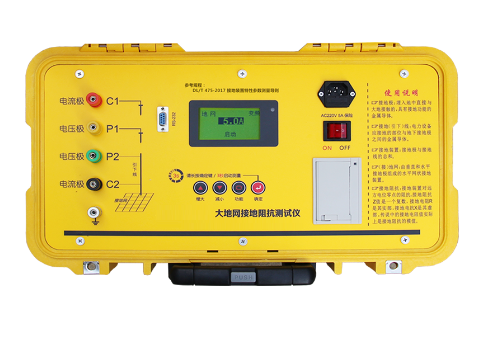

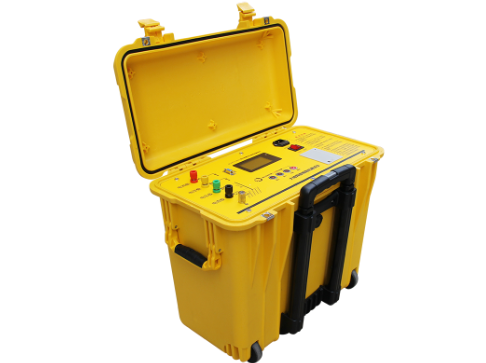

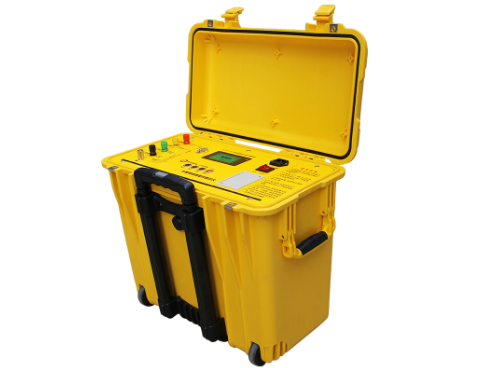

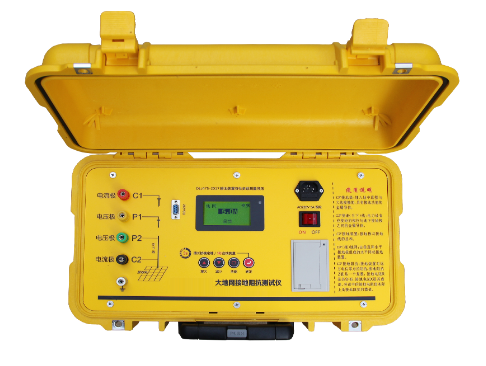

SF-300D 大型地网接地电阻测试仪适用于500kV及以下等级变电站测试各类接地装置、接地网的工频接地阻抗、等工频特性参数以及土壤电阻率。
大型地网接地电阻测试仪用于变电站地网、水火电厂、微波站、避雷针(150Ω)等各种环境。大地网接地电阻测试仪采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。输出电压高大400V,具备极大的负荷能力，测试电流5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
目前在电力系统中，大地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30A。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。
行业标准DL/T475-2006“接地装置特性参数测量导则修订稿”和国家标准GB/T17949.1-2000中规定：
工频接地阻抗，是指接地装置对远方电位零点间的电位差与通过接地装置流入地中的工频电流的比值。
大地网接地电阻测试仪采用交流电流进行测试，故所测数值称为接地阻抗，而不再沿用以往的称呼“接地电阻”。
■ 测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz和55Hz两种频率进行测量。
■ 抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。
■ 精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大地网。
■ 功能强大。可测量电流桩，电压桩，接地电阻，跨步电压，接触电压。
■ 操作简单。全中文菜单式操作，直接显示出测量结果。
■ 布线劳动量小，无需大电流线。
| 测量范围 | 0 ～ 150Ω( 含电流桩、电流引线阻抗 ), 分 辨 率0.001Ω |
| 测量误差 | ± ( 读数 × 2% + 0.002Ω ) |
| 最大输出电压 | AC 400V ( 45Hz、55Hz，双频，正弦波 ) |
| 最大输出电流 |
AC 5A ( 45Hz、55Hz，双频，正弦波 ) 还有4.5 / 4 / 3.5 / 3 / 2.5 / 2 / 1.5 / 1A，每0.5A一档，共9档 |
| 抗干扰能力 | 抗工频50Hz电压10V |
| 土壤电阻率测量范围 | 0 ～ 999.9Ω/M，精度：± 2%，分辨率：0.01Ω/M |
| 测量线要求 | 电流线铜芯截面积 ≥ 1.5mm2 |
| 电压线铜芯截面积 ≥ 1.0mm2 | |
| 供电电源 | AC：220V ± 10%，50Hz |
| 外形尺寸 | 440 × 350 × 210mm |
| 重量 | 25 kg |
| 文件名 | 点击下载 |
| SF-300D 大型地网接地电阻测试仪 说明书 | |
| SF-300D 大型地网接地电阻测试仪 检定证书 |
