为了满足变压器铁芯电流的测量需要，本公司研制了一款抗干扰的试验仪器。该仪器采用全新技术，具有高效率、体积小、重量轻等特点。整机由ARM处理器控制，自动完成自检、数据处理、显示等功能。
本仪器测量精度高，操作简便，适用于变电站、发电厂作为变压器、电抗器等电气设备的铁芯与夹件的泄漏电流测试。采用最新CT双层磁屏蔽技术及零输入阻抗电流测量技术，几乎不受外界磁场、电场干扰的影响，确保了采集测量的高精度、高稳定性和高可靠性。
☛适用于变电站、发电厂测量变压器铁芯接地电流。
☛采用32位高速DSP技术，快速测量，读数准确，超量程指示。
☛采用ARM技术，中文图形界面，操作直观。
☛抗干扰能力极强，确保数据准确可靠。
☛字母、数字和汉字输入功能。
☛内置超大容量锂电池，方便现场使用。典型工况下可连续工作10小时以上。
☛测试程序简单高效，仪器自动测量，波形显示。
☛菜单简单友好，显示数据清晰易读，阳光下可清晰显示。
☛仪器带有万年历、数据存储高达999组，关机不丢失数据。
| 工作电源 | 交流：AC220V±10%，50Hz | |
| 直流：内置8.4V/2.6AH锂电池 | ||
| 电流输入阻抗 | 0Ω | |
| 电流量程 | 0-10A（AC） | |
| 频率 | 45-65Hz（用于工频50Hz信号测量） | |
|
准确度 |
磁场干扰B 5GS时 | ±1%±3个字 |
| 磁场干扰B 10GS时 | ±1%±3个字 | |
| 磁场干扰B 15GS时 | ±1%±3个字 | |
| 磁场干扰B 20GS时 | ±2%±3个字 | |
| 最小分辨率 | 0.01mA | |
| 采样速率 | 1次/秒 | |
| 电流有效值显示 | 0.5mA-10A | |
| 内部数据存储 | 999组 | |
| 显示 | 正显液晶显示屏，阳光下可见 | |
| 工作温度 | -10～50℃ | |
| 环境湿度 | ≤80%RH，无结露 | |
| 储存条件 | -20℃~60℃，≤95％RH, 无结露 | |
| 体积 | 180mm×110mm×90mm | |
| 主机净重 | 1.5kg（含电池） | |
|
|
||
| ▉ 供货范围 | ||
|
|
||
| 基本配置 | 数量 | 可选件 |

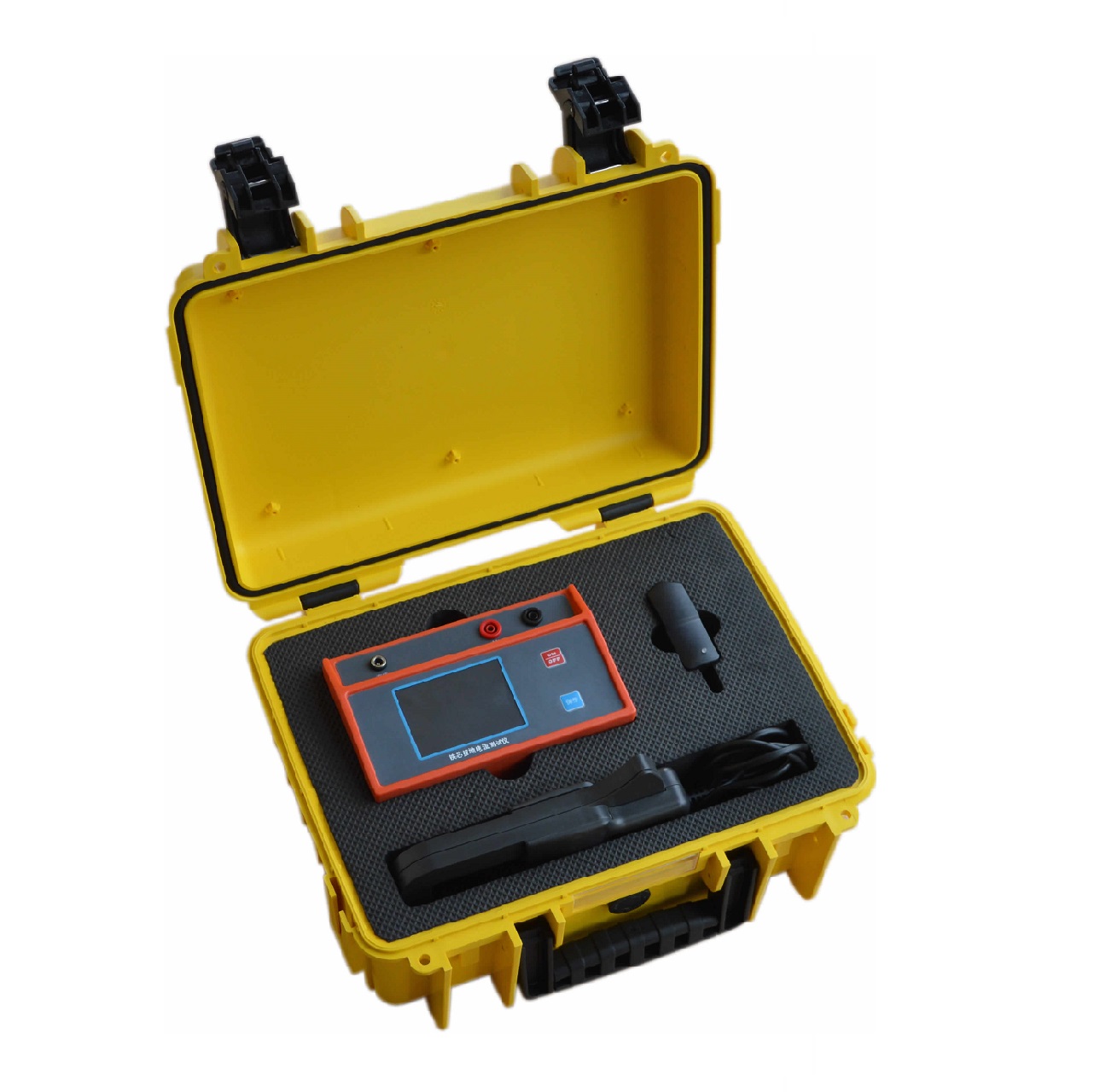

| 便携式主机 | 1台 |
|
|

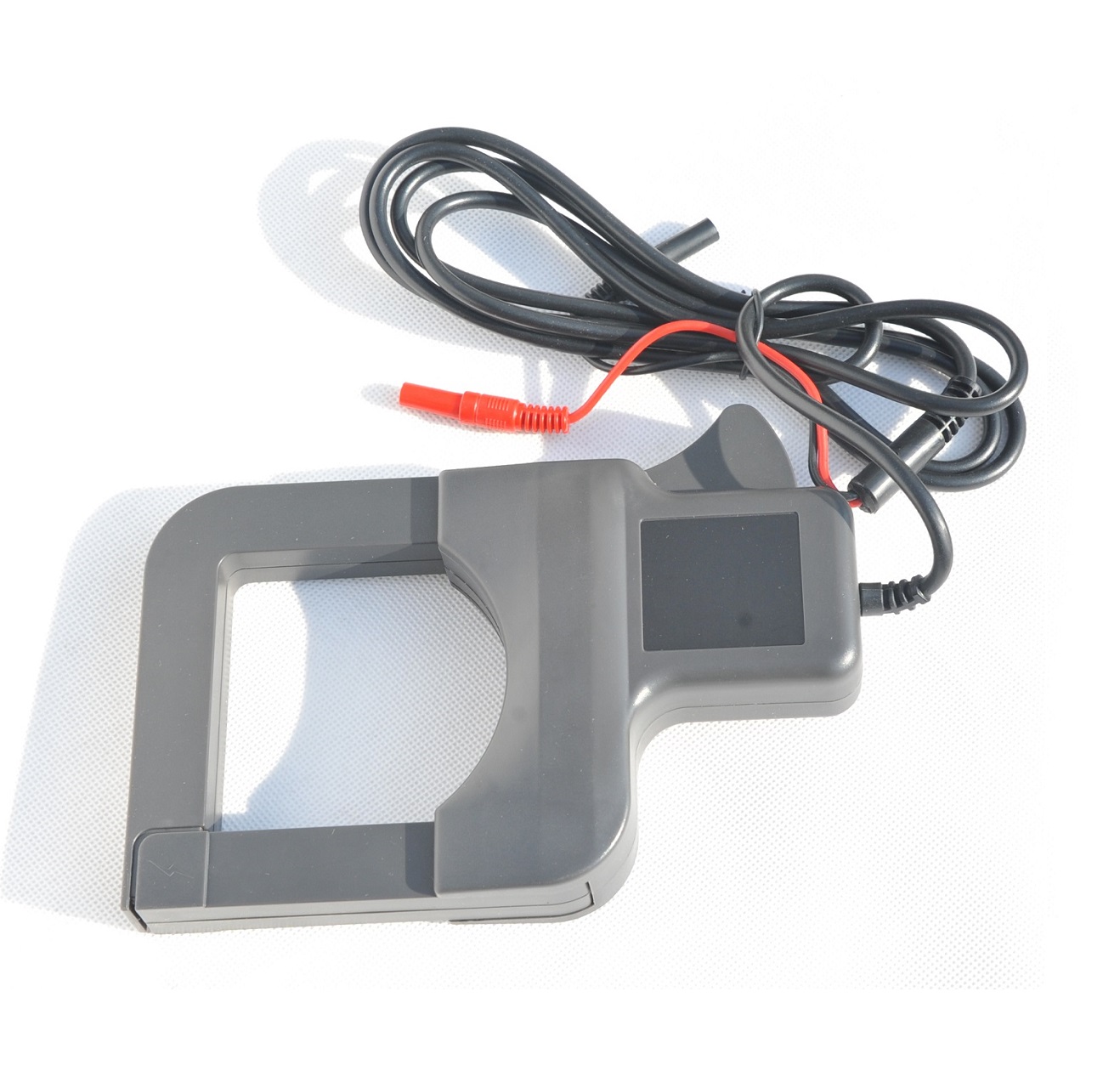

80mm卡钳 |
1个 |
|
| 电源适配器 | 1个 |
|
|
防水安全箱 |
1个 |
|
| 使用说明书 | 1份 |
|
| 合格证、保修卡 | 1张 |
|
|
|
||
| 文件名 | 点击下载 |
| SF10A变压器铁芯接地电流测试仪 说明书 | |
| SF10A变压器铁芯接地电流测试仪 检定证书 |
