1. 具备90-270V电池组超宽范围充电能力,充电电流满足0-50A；
2. 具备充电电压、充电电流、充电时间、充电容量等阀值的设定；
3. 具备预充容量设定；
4. 具备电压、电流、容量、温度实时动态显示；
5. 具备预充、恒流、恒压、浮充四阶段专家级细化设定，满足各种类型电池组充电到饱和状态。
6. 采用三相四线供电方式。
7. 7英寸液晶触摸显示屏,分辨率1024x600。
8. 内置存储器（128MB）：支持自动存储测试记录，可查看历史数据情况。
9. 预留RS485从机接口，接受远程控制。（扩展功能，默认不开放）
10. 预留CAN通信接口。（扩展功能，默认不开放）
11. 支持蓄电池电压无线采集。（选配）

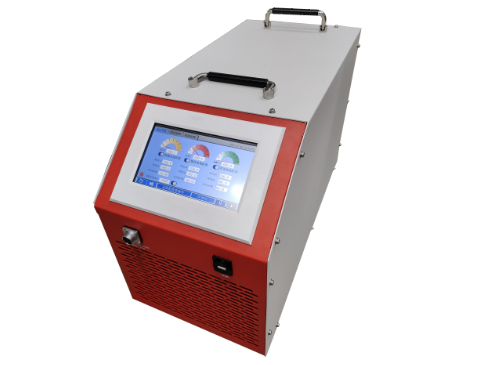

二、 产品外观
|
型号 |
|
|
外形 |
|
|
重量 |
主机 15(kg) |
|
尺寸(单位：mm) |
560*310*530(长x宽x高) |
三、 技术参数
|
类别 |
名称 |
参数 |
|
环境条件 |
工作温度 |
－40℃～＋75℃，55℃以上需降额使用 |
|
储存温度 |
－40℃～＋70℃ |
|
|
相对湿度 |
≤95％RH，无冷凝 |
|
|
冷却方式 |
强迫风冷 |
|
|
海拔高度 |
2000m，2000m 以上需降额使用 |
|
|
大气压力 |
79kPa～106kPa |
|
|
交流输入 |
输入制式 |
三相+PE |
|
电压范围 |
260Vac～530Vac |
|
|
不工作承受最大静 态电压 |
600Vac |
|
|
额定电压 |
400Vac |
|
|
最大电流 |
32A |
|
|
电网频率 |
45Hz～65Hz |
|
|
额定频率 |
50Hz/60Hz |
|
|
充电参数 |
电压范围 |
50Vdc～750Vdc |
|
充电流范围 |
阶段一：100Vdc～300Vdc/ 0~100A（低压模式连续可设）
|
|
|
额定电流 |
100A @300V（设定限流点需要） |
|
|
稳压精度 |
＜±0.5％ |
|
|
稳流精度 |
≤±1％（输出负载 20％～100％额定范围） |
|
|
负载调整率 |
≤±0.5％ |
|
|
电网调整率 |
≤±0.1％（测试范围为 320V～530V） |
|
|
启动超调量 |
≤±3％ |
|
|
功率因数和THD |
功率因数 |
≥0.95 @20％～50％满载输出功率 |
|
≥0.98 @50％～100％满载输出功率 |
||
|
≥0.99 @100％满载输出功率、标称输入电压和频率 |
||
|
THD |
≤5％ @50％～100％满载输出功率 |
|
|
杂音指 标 |
纹波因数 |
≤1%（150~750V, 0～20MHz） |
|
EMC 指 标 |
浪涌 |
满足电动汽车非车载整车直流充电机通用技术规范，NB/T 33001-1-2018 NB/T 33008-1-2013 |
|
EFT |
输入和输出：4kV；信号线：1kV 参考标准：NB/T 33001-1-2018， NB/T 33008-1-2013 |
|
|
ESD |
8kV/15kV 参考标准：NB/T 33001-1-2018， NB/T 33008-1-2013 |
|
|
传导抗扰 |
3Vrms，0.15～80MHz 参考标准：NB/T 33001-1-2018， NB/T 33008-1-2013 |
|
|
辐射抗扰 |
10V，80～2GHz 参考标准：NB/T 33001-1-2018， NB/T |
四、 功能详解：
1. 输入限功率控制:
充电机输出功率与输入电压的关系，当输入电压在 100Vac～300Vac 之间时（回差小于 5V），充电机可以输出最大功率 30KW；
2. 输出恒功率控制：
额定输入电压时，充电机允许输出功率为 30KW。
3. 温度限功率：
55℃环境温度以下，充电机满功率输出30kW；
55℃环境温度以上降额使用，为分段线性限功率；
65℃环境温度，充电机允许输出功率大于等于15kW。
75℃环境温度，充电机输出功率下降到0。
4. 输出限流控制：
充电机具有无级限流功能。通过外部监控充电机，充电机的限流点在 0~100A范围内可调。当输出电压在 100Vdc～300Vdc 之间时，充电机的限流精度为±0.3A。
5. 输出电压控制：
充电机的输出电压可连续调整，调整范围为 100Vdc～300Vdc，最小调节步距为 0.1Vdc
6. 风扇控制：
充电机内置处理器可根据充电机的内部温度和充电机的输出电流调节风扇的转速。
