35kV母线绝缘子耐压装置SFB(f)-GB系列主要针对10kV/300mm²电缆2km，10.5kV/50MW、互感器、绝缘子等的交流耐压试验设计制造。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
被试品对象及试验要求：
1、 10kV/300mm²电缆2km的交流耐压试验，电容量≤0.751uF，试验频率30~300Hz，试验电压22kV，试验时间5min。
2、 10.5kV/50MW火力发电机的交流耐压试验，电容量≤0.26uF，试验频率45~65Hz，试验电压24kV，试验时间1min

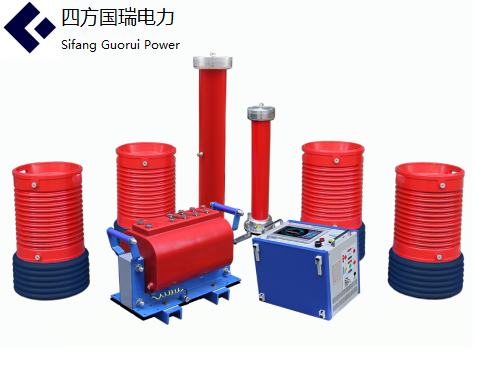

该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。
产品别名：变频串联谐振、串联谐振试验设备、电缆耐压试验装置、工频耐压试验装置、高压交联电缆交流耐压试验设备、交流耐压试验装置等
35kV母线绝缘子耐压试验装置接线示意图
| 序号 | 设备名称 | 型号及规格 | 数量 |
| 1 | 激励变压器 |
SFJL-F-6kVA/1.5/3/6kV/0.4kV |
1台 |
| 2 | 变频电源 |
SFBP-F-6kW/380V |
1台 |
| 3 | 高压电抗器 |
SFDK-27kVA/27kV |
4节 |
| 4 | 电容分压器 |
SFFC-110kV/800pF |
1套 |
| 5 |
补偿电容器 |
SFBC-70kV/10000pF(出一个35kV) |
1套 |
|
|
|||
| 35kV母线绝缘子耐压装置用途 | |||
|
10kV/300mm²电缆2km 35kV/300mm²电缆0.5km 35kV系统 |
|||
| 文件名 | 点击下载 |
| 35kV母线绝缘子耐压装置 说明书 | |
| 35kV母线绝缘子耐压装置 检定证书 |
