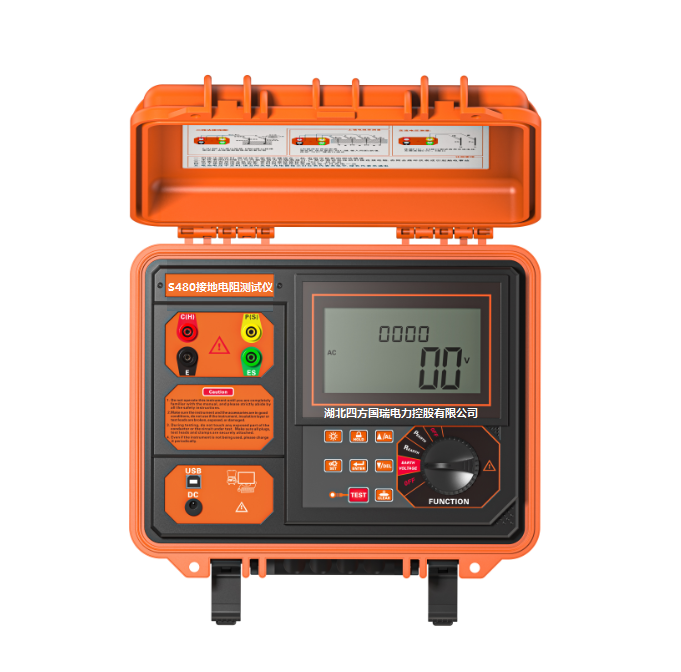

S480 接地电阻.土壤电阻率测试仪【厂家直供】

    S480 接地电阻.土壤电阻率测试仪,二、三、四线法测试接地电阻、回路电阻、导通电阻 等电位连接电阻、土壤电阻率、接地电压、交流电压测试 按气象防雷接地电阻测试新标准设计; 接地电阻测试电流达20mA; 专用工具箱设计,经久耐用; FFT技术、AFC技术,抗干扰能力强; 量 程:0.000Ω~30000Ω; 分辨率:0.001Ω; 测试线长:20m/10m/1.6m; 测试频率:128Hz/111Hz/105Hz/94Hz。

  • ㊣ 湖北大型电力试验设备生产基地
  • ㊣ 始于1986年,30多年生产制造经验,只专注电力试验设备领域,品质更有保障

  • 产品咨询、购买、维护服务,欢迎致电 027-61903638 联系我们

产品简介

S480接地电阻·土壤电阻率测试仪是结合新的防雷接地电阻检测标准,专为现场测量接地电阻、土壤电阻率、接地电压、交流电压而精心设计制造的,测试电流达20mA,采用数字及微处理技术,精密4线法、3线法和简易2线法测量接地电阻,导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术,自动识别干扰并选择测量频率,使干扰的影响最小化,提供更加准确的接地电阻值。具有独特的抗干扰能力和环境适应能力,重复测试一致性好,确保长年测量的高精度、高稳定性和高可靠性。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。

   S480接地电阻·土壤电阻率测试仪又名精密接地电阻测试仪、四线接地电阻测试仪、二三四线接地电阻测试仪、土壤电阻率测试仪,由主机、数据软件、测试线、辅助接地棒、通讯线等组成。主机专用工具箱式设计,用聚丙烯塑胶作为原料,添加新型复合填充料一次注塑成形,密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越,其箱体能承受约200kg的压力,确保各种环境测试的高精度、高稳定性和高可靠性。主机超大LCD显示,具有背光,棒图指示,一目了然。同时能存储2000组数据,通过数据软件可以实现历史数据读取、查阅、保存、报表、打印等功能。



产品特征

二、三、四线法测试接地电阻、回路电阻、导通电阻 等电位连接电阻、土壤电阻率、接地电压、交流电压测试 按气象防雷接地电阻测试新标准设计; 接地电阻测试电流达20mA; 专用工具箱设计,经久耐用; FFT技术、AFC技术,抗干扰能力强; 量 程:0.000Ω~30000Ω; 分辨率:0.001Ω; 测试线长:20m/10m/1.6m; 测试频率:128Hz/111Hz/105Hz/94Hz。

产品别称

S480 接地电阻.土壤电阻率测试仪

产品参数



接地电阻、土壤电阻率测试;接地电压、交流电压测试



DC 7.4V 1.8Ah可充锂电池,电池充满约8.4V



可控白屏背光,适合昏暗场所使用

测量方式

精密4线、3线法测量、简易2线测量接地电阻

测量方法

接地电阻:额定电流变极法,测量电流20mA Max

土壤电阻率:四极法(温纳法)

对地电压:平均值整流(P(S)-ES接口间)



二三四线法测量接地电阻(R)0.000Ω~30000Ω

土壤电阻率(ρ)0.00Ωm9000kΩm

接地电压:AC 0.0100.0V

最高分辨率

二三四线法测量接地电阻(R)0.001Ω

土壤电阻率(ρ)0.01Ωm

接地电压:0.1V

















二三四线法测量接地电阻(R)

±2%rdg±5dgt 0.000Ω~29.999Ω)

±2%rdg±3dgt 30.00Ω~2999.9Ω)

±4%rdg±3dgt 3000Ω~30000Ω)

土壤电阻率(ρ)根据R的测量精度而定

(ρ=2πaR  a:1 m100m;π=3.14

接地电压: ±2%rdg±3dgt

注:1rC maxrP max时的附加误差≤±5%rdg±5dgt(rC max:4kΩ+100R50kΩ, rP max:4kΩ+100R50kΩ)

25V干扰电压时的附加误差≤±5%rdg±5dgt

测试电压波形

正弦波

测试频率

128Hz/111Hz/105Hz/94Hz(自动选频)

短路测试电流

AC 20mA max

开路测试电压

AC 40V max

电极间距范围

1m100m



接地电阻:0.000Ω~30000Ω全自动换档

土壤电阻率:0.00Ωm9000kΩm全自动换档

LCD

6LCD显示,白屏背光

LCD尺寸

128mm×75mm

LCD显示域

124mm×67mm

测量指示

测量中LED闪烁指示,LCD倒计数,进度棒图指示

充电指示

充电时充电器上的指示灯亮红色,充满后亮绿色



仪表尺寸:长宽高320mm×275mm×145mm

外包装尺寸:长宽高400mm×245mm×335mm

标准测试线

4条:红色15m,黑色15m,黄色10m,绿色10m1

简易测试线

2条:红色1.6m,黑色1.6m1

辅助接地棒

4根:φ10mm×150mm

测量时间

对地电压:约2/秒;接地电阻:约7/次;土壤电阻率:约7/

测量次数

5000次以上(短路测试,测1次,停30秒再测)

线路电压

AC 600V以下测量

通讯接口

具有RS232接口,存储数据可以上传电脑,保存打印

通 讯 线

RS232通讯线1条,长1.5m

数据保持

保持数据时“HOLD”符号指示

数据存储

2000组,“MEM”存储指示,显示“FULL”表示存储已满

数据查阅

查阅数据时“READ”符号指示

溢出显示

超量程溢出时“OL”符号指示

干扰测试

自动识别干扰信号,干扰电压高于5VNOISE”符号指示

辅助接地测试

具有辅助接地电阻值测试功能,0.00kΩ~30000Ω(100R+rC<50kΩ,100R+rP<50kΩ)

报警功能

测量值超过报警设定值时,“嘟------”报警提示

电池电压

当电池电压不足时,电池电压低符号显示,提醒给电池充电。

自动关机

开机15分钟后自动关机

工作电流

待机:25mA Max(背光关闭);背光:25mA Max(单独背光耗电);测量时:150mA Max(背光关闭)



仪表:2.66kg(含电池)

总质量:6.88kg(含包装)

工 具 箱

军用工具箱设计,可承重200kg

工作温湿度

-1040℃;80%rh以下

存放温湿度

-2060℃;70%rh以下

过载保护

测量接地电阻:C(H)-EP(S)-ES各端口间AC 280V/3

绝缘电阻

20MΩ以上(电路与外壳之间500V)



AC 3700V/rms(电路与外壳之间)

电磁特性

IEC61326(EMC)

适合安规

IEC61010-1(CAT Ⅲ 300VCAT IV 150V、污染等级2)

IEC61010-031IEC61557-1(接地电阻)IEC61557-5(土壤电阻率)JJG 366-2004(接地电阻表)

产品附件

本产品详细清单,请以说明书或代销合同为准

仪表

1

工具包

1

辅助接地棒

4

测试线

4(15米;黄10米;绿10米;黑15)

简易测试线

2(1.6米;黑1.6)

充电器、充电线

1

数据软件(电子版)

1

RS232通讯线

1

用户手册、保修卡、合格证

1
