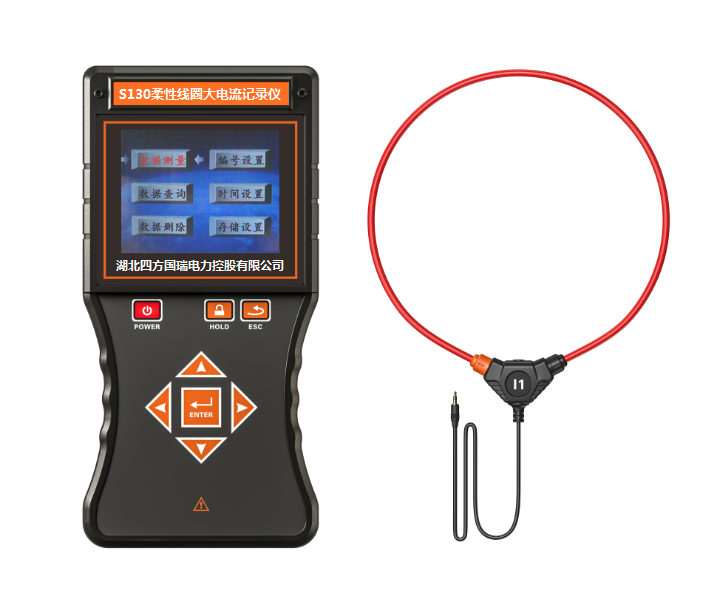

S130 柔性线圈大电流记录仪【厂家直供】

    S130 柔性线圈大电流记录仪,S130F柔性线圈大电流记录仪是为现场在线测试、监控、记录交流电流、漏电流、波形、频率而精心设计制造的,由主机、柔性线圈、软件、通讯线等组成。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。特别适合排线密集的场所、变压器靠墙接地铁芯电流测试、粗导线电缆测试、继电保护、可控硅整流、变频调速、半导体开关、功率电子转换设备、电弧焊接等信号严重畸变的工业环境的电流测试。

  • ㊣ 湖北大型电力试验设备生产基地
  • ㊣ 始于1986年,30多年生产制造经验,只专注电力试验设备领域,品质更有保障

  • 产品咨询、购买、维护服务,欢迎致电 027-61903638 联系我们

产品简介

S130柔性线圈大电流记录仪是为现场在线测试、监控、记录交流电流、漏电流、波形、频率而精心设计制造的,由主机、柔性线圈、软件、通讯线等组成。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。特别适合排线密集的场所、变压器靠墙接地铁芯电流测试、粗导线电缆测试、继电保护可控硅整流、变频调速、半导体开关、功率电子转换设备、电弧接等信号严重畸变的工业环境的电流测试。

柔性线圈,即Rogowski Coil(洛氏线圈),采用先进的洛氏线圈(或称罗氏线圈)技术,是一个在非铁磁性材料上均匀缠绕的环形线圈,无磁滞效应,几乎为零的相位误差,无磁饱和现象,线性度极高,抗干扰能力强。输出信号是电流对时间的微分,通过对输出电压信号进行积分,就可以真实还原输入电流,其测量电流范围可从毫安级到上万安。柔性电流钳线圈部分无任何裸露金属导体,非接触测量,安全快速;其体积小、重量轻、外观精美、柔软灵活,适合于狭窄环境和排线密集的场所;测量精度高、可靠性强、响应频带宽,用户可根据需求定制线圈长度。

主机LCD显示,一目了然。同时具有比较大的存储空间,能存储6000组数据,还具有自动存储间隔时间设定功能,从160分钟内设置。


产品特征

S130柔性线圈大电流记录仪是为现场在线测试、监控、记录交流电流、漏电流、波形、频率而精心设计制造的,由主机、柔性线圈、软件、通讯线等组成。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。特别适合排线密集的场所、变压器靠墙接地铁芯电流测试、粗导线电缆测试、继电保护可控硅整流、变频调速、半导体开关、功率电子转换设备、电弧接等信号严重畸变的工业环境的电流测试。

柔性线圈,即Rogowski Coil(洛氏线圈),采用先进的洛氏线圈(或称罗氏线圈)技术,是一个在非铁磁性材料上均匀缠绕的环形线圈,无磁滞效应,几乎为零的相位误差,无磁饱和现象,线性度极高,抗干扰能力强。输出信号是电流对时间的微分,通过对输出电压信号进行积分,就可以真实还原输入电流,其测量电流范围可从毫安级到上万安。柔性电流钳线圈部分无任何裸露金属导体,非接触测量,安全快速;其体积小、重量轻、外观精美、柔软灵活,适合于狭窄环境和排线密集的场所;测量精度高、可靠性强、响应频带宽,用户可根据需求定制线圈长度。

主机LCD显示,一目了然。同时具有比较大的存储空间,能存储6000组数据,还具有自动存储间隔时间设定功能,从160分钟内设置。

产品别称

S130 柔性线圈大电流记录仪-柔性线圈大电流记录仪-湖北四方国瑞电力控股有限公司

产品参数



交流电流、漏电流、大电流、波形、频率测量、记录



DC3.7 V 可充锂电池

测试方式

柔性CT:输出信号是电流对时间的微分,通过对输出电压信号进行积分,就可以真实还原输入电流。

线圈内径

内径φ300mm(可以根据需要定制)



AC 0.00A20000A

分 辨 率

AC 10mA



±2%±3dgt(导线处于柔性线圈中心位置,23℃±2)

线圈长度

长度约1450mm

被测电流频率

50Hz/60Hz(自动识别)

显示模式

3.5彩屏

主机尺寸

207mm×101mm×45mm

线圈粗细

φ7.5mm(非常适合于狭窄环境和排线密集的场所等)



主机280g(含电池);柔性钳190g;总质量约1.25kg

电场干扰

磁滞效应,抗干扰能力较强

位置误差

被测导线应尽量处于柔性线圈的中心位置,不要靠近开合口处,开合口处测试误差约增大一倍或更多。

采样速率

2/

数据存储

6000(掉电或更换电池不会丢失数据)

设定时间

160分钟内设定记录间隔时间,0分钟为不自动存储

记录时间

节电模式下连续工作约100小时

线路电压

AC 600V以下线路测试

溢出显示

超量程溢出功能:“OL”符号显示

电池电压

当电池电压降到3.2V±0.1V时,电池电压低符号显示,提醒更换电池,此时测量的数据同样是准确的。

额定电流

节电模式下5mA,最大120mA

引线长度

标准2

工作温湿度

-1040℃;80%rh以下

存放温湿度

-1060℃;70%rh以下

绝缘强度

AC 2kV/rms(螺钉与外壳之间)

适合安规

IEC1010-1IEC1010-2-032、污染等级2CAT VI(1000V) IEC61326(EMC标准)

产品附件

本产品详细清单,请以说明书或代销合同为准

主机

1

柔性电流钳

1

通讯线

1

软件(光盘)

1

仪表包

1

锂电池

1

用户手册、保修卡、合格证

1

售后客服


★★★★★ 客服服务中心:027-61903638,我们将尽快安排电力工程师为您及时解答!

保修承诺


三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北四方国瑞电力控股有限公司长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是四方国瑞生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!

资料下载


文件名 点击下载
S130 柔性线圈大电流记录仪【厂家直供】 说明书
S130 柔性线圈大电流记录仪【厂家直供】 检定证书
