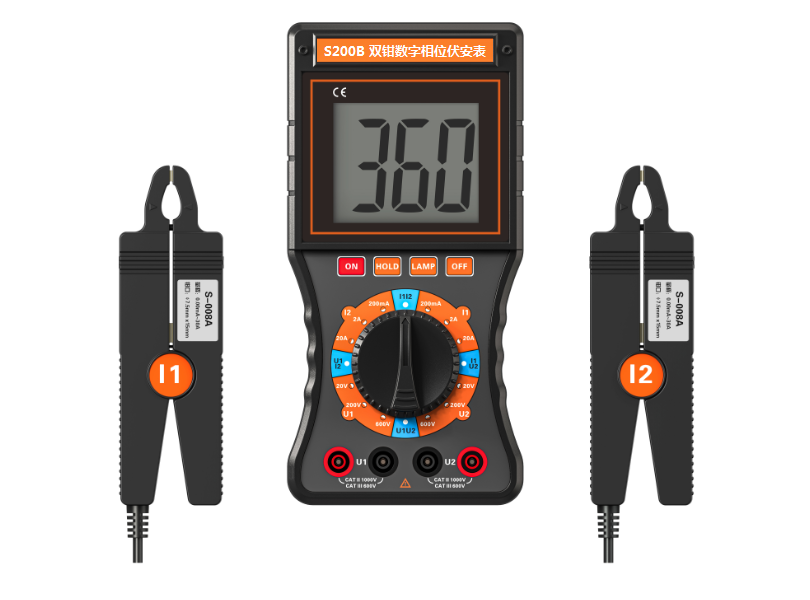

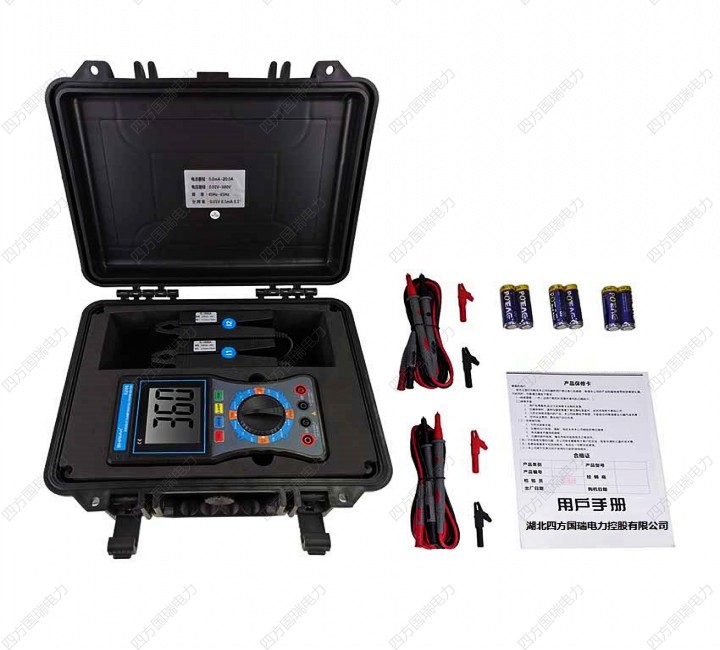

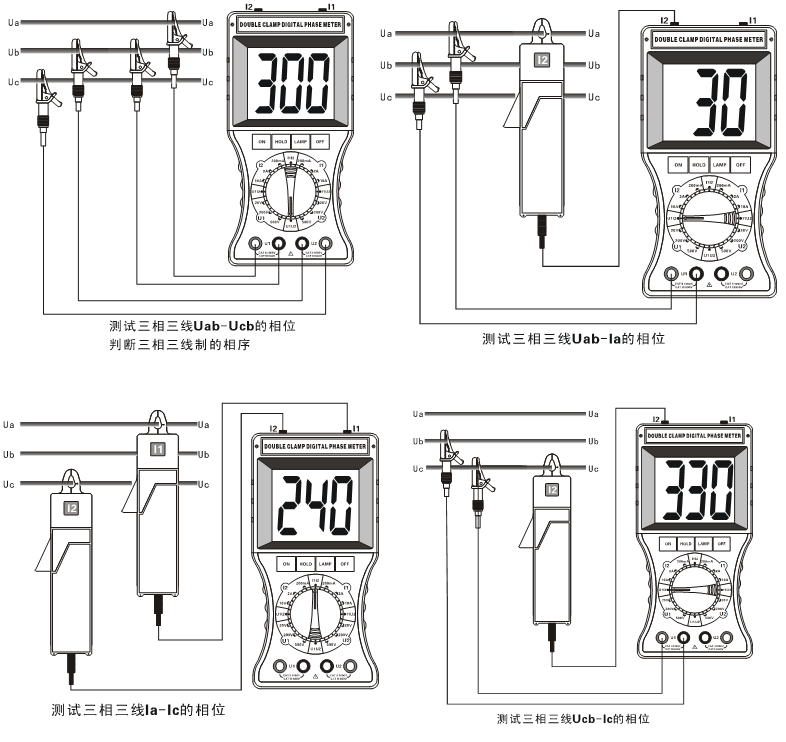

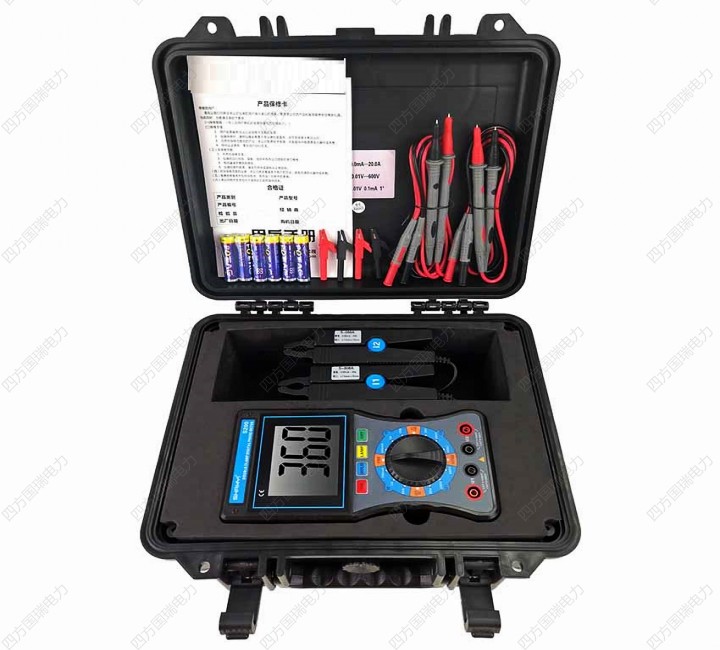

S200双钳数字相位伏安表是一款专为现场测试的多功能仪表，具有高精度、高稳定、低功耗、使用方便等特点。可以在被测回路不开路的情况下直接测量交流电压和交流电流，测量两电压间、两电流间和电压电流间的相位，此外，还可间接测得电路的功率因数和功率，可以判别三相相序，变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等。仪表超大LCD显示屏，字高达40mm，具有背光，显示一目了然。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。
1．基准条件和工作条件
|
影响量 |
基准条件 |
工作条件 |
备注 |
|
环境温度 |
23℃±1℃ |
-10℃～40℃ |
|
|
环境湿渡 |
40%～60% |
＜80% |
|
|
信号波形 |
正弦波 |
正弦波 |
β=0.05 |
|
信号频率 |
50HZ±1HZ |
45HZ～65HZ |
|
|
仪表工作电压 |
9V±0.1V |
9V±1V |
|
|
测相位电流幅值 |
1A±0.1A |
10mA～20.0A |
|
|
测相位电压幅值 |
100V±10V |
30V～600V |
|
|
外电场、磁场 |
应避免 |
||
|
被测导线位置 |
被测导线处于钳口的近似几何中心位置 |
||
2．一般规格
|
功 能 |
相位、交流电流、交流电压、交流漏电流、相序直接测试；变压器组别、感性、容性电路判别；功率因数、功率间接测试 |
|
电 源 |
DC9V 碱性干电池（1.5V AA×6） |
|
功 耗 |
开启背光灯最大约35mA,电池连续工作约40小时 |
|
关闭背光灯,仪表耗电约5mA,电池连续工作约300小时 |
|
|
显示模式 |
LCD显示，蓝屏背光功能，适合昏暗场所 |
|
LCD尺寸 |
70mm×62mm |
|
LCD显示域 |
64mm×54mm |
|
仪表尺寸 |
长宽厚：196mm×92mm×54mm |
|
钳口尺寸 |
φ7.5mm×13mm |
|
采样速率 |
约3次/秒 |
|
量 程 |
交流电压：0～20V/200V/600V |
|
交流电流：0～200mA/2A/20A |
|
|
相位：0～360° |
|
|
测量相位时被测信号的幅值范围 |
测U1-U2相位时：30V～600V |
|
测I1-I2相位时：10mA～20.00A |
|
|
测U1-I2或I1-U2相位时：10V～600V、10mA～20.00A |
|
|
数据保持 |
测试中按HOLD键保持数据，“DH”符号显示 |
|
自动关机 |
开机约15分钟后，仪表自动关机，以降低电池消耗 |
|
电压检测 |
当电池电压低于7.2V时，电池电压低符号显示，提醒更换电池 |
|
仪表质量 |
主机约550g(带电池)，表钳约170g×2，测试线约250g |
|
测试线长度 |
1.5m |
|
电流钳线长 |
2m |
|
工作温湿度 |
-10℃～40℃； 80%Rh以下 |
|
存放温湿度 |
-10℃～60℃； 70%Rh以下 |
|
输入阻抗 |
测试电压各档输入阻抗为：2MΩ |
|
测U1U2相位时电压输入阻抗为：40kΩ |
|
|
耐 压 |
仪表上盖与电池盖板螺钉之间耐受2000V/50Hz的正弦波交流电压历时1分钟 |
|
绝 缘 |
仪表线路与外壳之间、两电压输入端之间≥10MΩ |
|
结 构 |
双重绝缘 |
3．基准条件下基本误差及性能指标
|
类 别 |
量 程 |
分辨率 |
基本误差 |
|
电 压 |
20V |
0.01V |
±(1.2%rdg+2dgt) |
|
200V |
0.1V |
||
|
600V |
1V |
||
|
电 流 |
200mA |
0.1mA |
±(1.0%rdg+2dgt) |
|
2A |
1mA |
||
|
20A |
10mA |
||
|
相 位 |
0～360° |
1° |
±1° |
注意：工作条件下相位误差不超过±3°。
