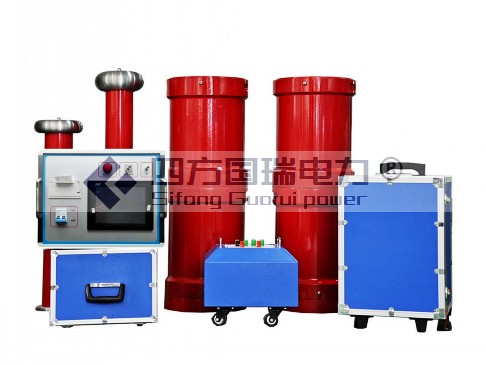

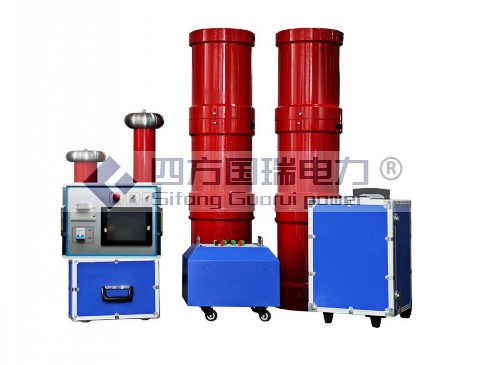

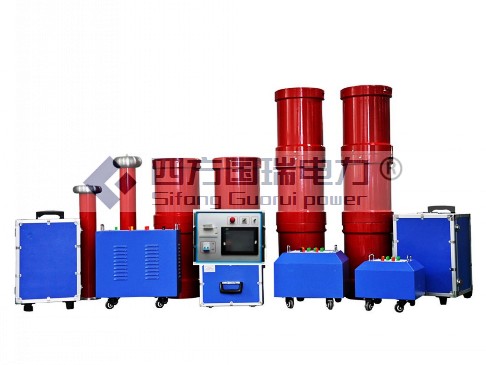

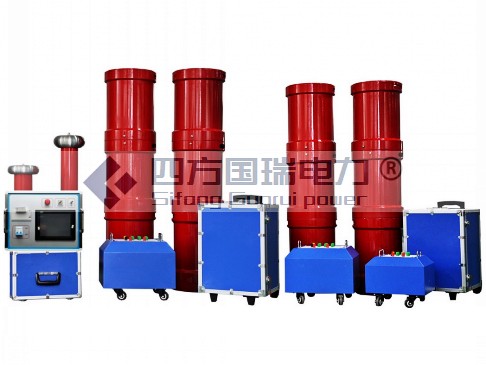

SFXZ-串联谐振装置总体介绍

    变频串联谐振试验装置满足10kV、35kV、220kV及以上的电力电缆、电力变压器、发电机组(水力发电机或火力发电机组)、电机、开关柜、GIS开关设备、母线、母排、CVT(电容式电压互感器)等大容量高电压电容性试品的交接和预防性试验的高压交流耐压试验。

  • ㊣ 湖北大型电力试验设备生产基地
  • ㊣ 始于1986年,30多年生产制造经验,只专注电力试验设备领域,品质更有保障

  • 产品咨询、购买、维护服务,欢迎致电 027-61903638 联系我们

产品简介

变频串联谐振试验装置输出容量大、试验电压高,电缆、发电机绝缘耐压试验的最佳选择;安全可靠,当试品被击穿后仅仅使系统失谐,电压迅速下降,从而使放电不致于对测试系统造成损害。

变频串联谐振试验装置是运用串联谐振原理,利用励磁变压器激发串联谐振回路,调节变频控制器的输出频率,使回路电感L和试品C串联谐振,谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业,适用于大容量,高电压的电容性试品的交接和预防性试验。

SFXZ的品质因素高达50,输出高压波形畸变率低,测试结论更可靠,更符合电力设备交流耐压试验的国家标准规定与要求。

SFXZ串联谐振试验装置主要由变频控制器,励磁变压器,高压电抗器,高压分压器等组成。变频控制器又分两大类,20KW及以上为控制台式,20KW以下为便携箱式;它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件,当电源频率等于1/(2π√LCX)时,它与被试品CX发生串联谐振。

变频串联谐振试验装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。适用于60KV、220KV,500KVGIS交流耐压试验。适用于大型变压器,发电机组工频耐压试验,电力变压器感应耐压试验。


产品特征

1>内部由嵌入式触摸屏控制,操作功能得到优化,操作简单。

2>自动扫频,寻找谐振点.频率范围20~300Hz,可手动设置扫频范围,扫频最大耗时3分钟(全频扫).频率分辨率0.1Hz。

3>自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程。

4>自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态,调频时绘制频率电压曲线。

5>耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况进行操作。

6>全压输出保护:在调压过程中,严格保证变频电源不会全电压输出。

7>软件经过严格模拟运行检验,运行安全、稳定、可靠。

8>自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据。

9>液晶显示屏可显示电源电压和电流;高压输出的频率、电压、电流。

10>保护功能:具有断电、过流、过压及闪络保护功能;

a)过电压保护:可人工设定过电压保护值;当整套装置的输出电压达到保护整定值时,自动切除整套装置。

b)过电流保护:可人工设定过电流保护值;当整套装置的输出电流达到保护整定值时,自动切除整套装置。

c)击穿保护:具有放电或闪络保护功能,当高压侧发生对地闪络时,自动切除整套装置。不会对试验设备和人身造成伤害,变频电源内电子元件不会击穿。

d)断电保护:试验电源断电后,装置能快速保护。

11>变频电源内部结构及其各元器件在经过正常的公路、铁路运输后,相互位置不变,不损坏,紧固件不松动。

12>外观及操作界面充分采用人性化设计,美观大方,操作简便

产品别称

串联谐振,变频谐振,变频串联谐振,串联谐振试验设备
串联谐振耐压装置,电缆耐压串联谐振装置

产品参数

1>供电电源:380V±10%三相50HZ

2>额定输出电压:0~1000KV

3>最大输出容量:6400KVA

4>工作频率范围:30~300HZ

5>满功率输出下,连续工作时间60min

6>品质因数:30~80

7>频率调节分辩率:0.1HZ

8>输出波形:正弦波,波形畸变率<1%

9>环境温度:-15℃~50℃湿度:≤90%RH

10>系统具有过压,过流,放电等全自动保护功能

11>适用范围:电缆变频谐振装置、发电机交流耐压装置、变电站电气设备交流耐压谐振装置、CVT检验用谐振升压装置

注:变频串联谐振系统配置方案可根据试验对象和用户使用情况来定制。

产品附件

本产品详细清单,请以说明书或代销合同为准

售后客服


★★★★★ 客服服务中心:027-61903638,我们将尽快安排电力工程师为您及时解答!

保修承诺


三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北四方国瑞电力控股有限公司长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是四方国瑞生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!
