SFXZ-变电站电气设备交流耐压谐振装置

产品简介

四方国瑞电力公司承诺本官网所售「SFXZ」满足标准GB50150-2006、DL/T849.6-2004，我公司对出厂产品将进行严格质检，确保精度和性能。凡购买四方国瑞电力厂家生产制造的电力仪器及设备，均开具13%增值税专用发票，免费提供技术指导、设备回检及维修等服务，我公司将严格执行《电力工业设备购销合同》及《产品服务承诺书》，请放心购买！

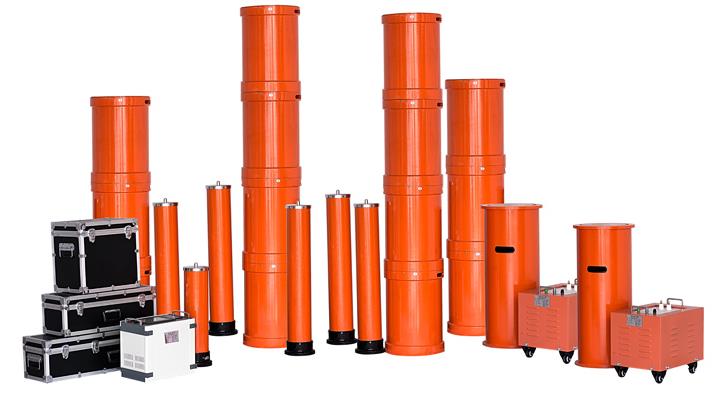

变电站电气设备交流耐压谐振装置

中文名称：变电站电气设备交流耐压谐振装置

英文名称：AC Resonant Test System

试验对象：变压器、GIS系统、SF6开关、CT/PT、绝缘子、母线、电缆、套管等容性设备

变电站电气设备串联谐振交流耐压试验：变压器交流耐压试验、GIS系统交流耐压试验、SF6开关交流耐压试验、CT/PT交流耐压试验、绝缘子交流耐压试验、母线交流耐压试验、电缆交流耐压试验、套管交流耐压试验等容性设备。

根据220V以及以下变电站一次电气设备耐压的试验规程要求，相应的交/直流耐试验设备既要满足高电压、小电流的试验条件，又要满足低电压，大电流的试验条件，要求兼顾较宽的适用范围，采用串联谐振原理，由变频电源控制箱(控制台)、激励变压器、电抗器、电容分压器组成了串联谐振耐压试验装置，在电容分压器上，接入整流硅堆及微安表，即可完成直流耐压试验。由于系统谐振后具有很好的滤波特性，因此其生产的直流电压优于普通试验变压器整流出来的直流电压。是地、市、县级高压试验部门及电力承装、修试工程单位理想的交流耐压试验设备。

技术参数—— Parameters

以下参数为产品标准参数，如需帮助，请致电客服。我们承诺，产品出厂严格质检，确保质量与性能。

产品咨询与定制，欢迎致电：027-61903638 手机13871319625

额定输出电压0～1000kV及其以下输出频率30～300Hz谐振电压波形纯正弦波，波形畸变率≤1.0%工作时间满功率连续工作时间60min品质因数30～90频率调节灵敏度0.1Hz不稳定度＜0.05%工作电源单相220V或三相380V±10%工频50Hz±5%

配置及适用范围

型号适用范围(10kV～500kV电压等级变电站电气设备交流耐压设备，频率30～300Hz)变频源谐振电抗器激励变压器分压器适用范围YXZ-50/50/253kW25kV/1A二台

(干式)3kVA

(干式)50kV1000kVA及以下10kV电力变压器

10kV开关、母线、PT、CT等

10kV(300mm2)电缆≤1.0kmYXZ-108/108/275kW27kV/1A四台

(干式)5kVA

(干式)110kV31500kVA及以下35kV电力变压器

35kV开关、母线、PT、CT等

10kV(300mm2)电缆2km

35kV (300mm2)电缆0.5kmYXZ-200/200/5010kW50kV/1A四台

(干式)10kVA

(干式)200kV50000kVA及以下110kV电力变压器

110kV GIS、PT、CT等(预防性试验)

35kV(300mm2)电缆≤1.0km

10kV (300mm2)电缆≤2.0kmYXZ-270/270/4515kW45kV/1A六台

(干式)15kVA

(干式)300kV50000kVA及以下110kV电力变压器

110kV GIS、PT、CT等

35kV(300mm2)电缆≤1.2km

10kV (300mm2)电缆≤3.0kmYXZ-800/400/5030kW50kV/2A八台

(干式)

100kV/2A四台

(油浸式)30kVA

(干式)

30kA

(油浸式)400kV80000kVA及以下220kV电力变压器

50000kVA及以下110kV电力变压器

110kV/220kV GIS、PT、CT等

35kV(300mm2)电缆≤2.0km

110kV (300mm2)电缆≤0.7kmYXZ-1600/800/20060kW200kV/2A四台

(油浸式)60kVA

(干式)800kV80000kVA及以下220kV电力变压器

50000kVA及以下110kV电力变压器

500kV GIS、PT、CT等

220kV开关、GIS、PT、CT等

110kV(400mm2)电缆≤1.5km

220kV (400mm2)电缆≤1.0km

主要功能—— Features

1、同电压等级、同容量的电抗器其体积较小、重量较轻；在额定负载时温升小；采用干式环氧浇注，机械强度高，电气绝缘性能好，美观可靠

2、变频电源控制箱容量裕度大；保护功能强；输出波形好；稳定性好；具备多种工作模式，操作方便；单相220V或是三相380V输入电源通用，方便现场取电

3、配置灵活。可选配不同类型电抗器，满足不同试品要求，实现一机多用，性价比高

产品特征

产品别称
