SFXZ-G调感式工频串联谐振耐压试验装置

产品简介

四方国瑞电力公司承诺本官网所售「SFXZ-G」满足标准GB50150-2006、DL/T849.6-2004，我公司对出厂产品将进行严格质检，确保精度和性能。凡购买四方国瑞电力厂家生产制造的电力仪器及设备，均开具13%增值税专用发票，免费提供技术指导、设备回检及维修等服务，我公司将严格执行《电力工业设备购销合同》及《产品服务承诺书》，请放心购买！

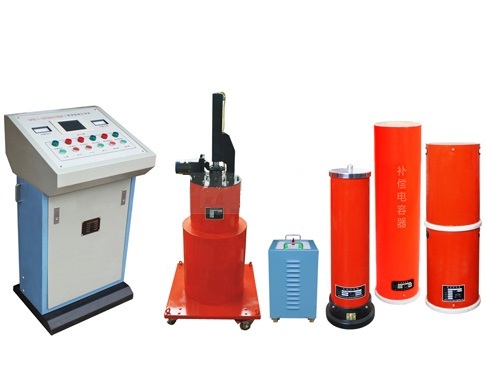

调感式工频串联谐振耐压试验装置

发电机耐压试验装置中文名称：调感式工频串联谐振耐压试验装置

发电机耐压试验装置英文名称：Resonance Test System for Generator

四方国瑞电力研发生产调感式工频串联谐振耐压试验装置包括发电机交流耐压试验、发电机耐压试验、工频交流耐压试验、发电机耐压试验装置及发电机串联谐振装置。发电机交流耐压试验装置针对单机容量在250MW及以下水力发电机的工频交流耐压试验。

调感式工频串联谐振耐压试验装置技术原理：随着电力系统的发展，运行设备的容量越来越大，如火力发电机组，单机容量已超过1000MW，水力发电机组，单机最大容量已达800MW；这些设备的交流工频耐压试验，如果用传统的试验设备(即工频试验变压器)，则由于试验需要的容量大，试验变压器、调压器十分笨重，大容量试验电源在现场也很难解决，现场试验极不方便。工频谐振装置，无论从试验电源容量、设备重量、试验波形及投资等方面都具有极大的优势。该装置主要针对单机容量在250MW及以下水力发电机的交流耐压试验设计制造。

技术参数—— Parameters

以下参数为产品标准参数，如需帮助，请致电客服。我们承诺，产品出厂严格质检，确保质量与性能。

产品咨询与定制，欢迎致电：027-61903638 手机13871319625

额度输出电压0～60kV(AC有效值)及以下输出频率50Hz谐振电压波形纯正弦波，波形畸变率≤1%工作制满功率连续工作时间1min品质因素10～40最大试验容量3000kVA及其以下工作电源380V±15%、工频50Hz

产品配置(出口电压20kV及以下电压的发电机或电机的交流耐压试验，试验频率：50Hz)

型号控制台调压器电抗器(干式)励磁变(干式)分压器适用范围YXZ(L)- 200/2530kW30kVA(电动)200kVA/25kV 可调一台30kVA 干式30kV水力发电机。0.4～1.0μF。(10kV/40MW)YXZ(L)- 300/2560kW60kVA(电动)300kVA/50kV 可调一台60kVA 油浸式50kV火力发电机。0.27～0.33μF。(20kV/300MW)YXZ(L)- 600/5060kW60kVA(电动)200kVA/50kV 可调一台

400kVA/50kV 可调一台60kVA 油浸式50kV火力发电机。0.113～0.45μF。(20kV/600MW)YXZ(L)- 1200/50120kW120kVA(感应)200kVA/50kV 固定两台

800kVA/50kV 可调一台120kVA 油浸式50kV水力发电机。0.6～1.8μF。(20kV/250MW)YXZ(L)- 2750/55300kW300kVA(感应)750kVA/55kV 固定两台

1250kVA/55kV 可调一台120kVA 油浸式60kV水力发电机。1.6～3.3μF。(20kV/770MW)

注：可根据试品对象参数定制解决方案

电力系统常用水力发电机的电容量参考表

水力发电机额定容量(WM)额定电压(KV)相电容(μF)72.5～8510.50.694125～150/1.8～1.930015.751.7～2.540018.02～2.5600/2.1～2.5

主要功能—— Features

1、由于谐振无功全补偿，电源和设备的功率仅为被试品所需容量的1/10以下(1/Q10)；同容量的体积小，重量轻，装置输出容量大而所需配置的电源容量小，操作便捷而安全

2、调感式工频串联谐振耐压试验装置实际是个电流滤波回路，使通过被试品的电流基本是基波电流，输出电压的波形畸变率(THD)极小，优于现有所有类型的交流耐压设备

3、试品闪络或击穿后的短路电流仅为短路前试验电流的1/10以下的(1/Q)能有效防止击穿后扩大对故障点的损伤

4、闪络后立即自动熄弧，熄弧后恢复谐振状态电压建立的过程较长(秒数)是一个稳态的建立过程，既无电压过冲之虑更无微秒级毫秒级瞬态过程的恢复过电压的危险
